Шаровой кран ГОСТ59553-2021

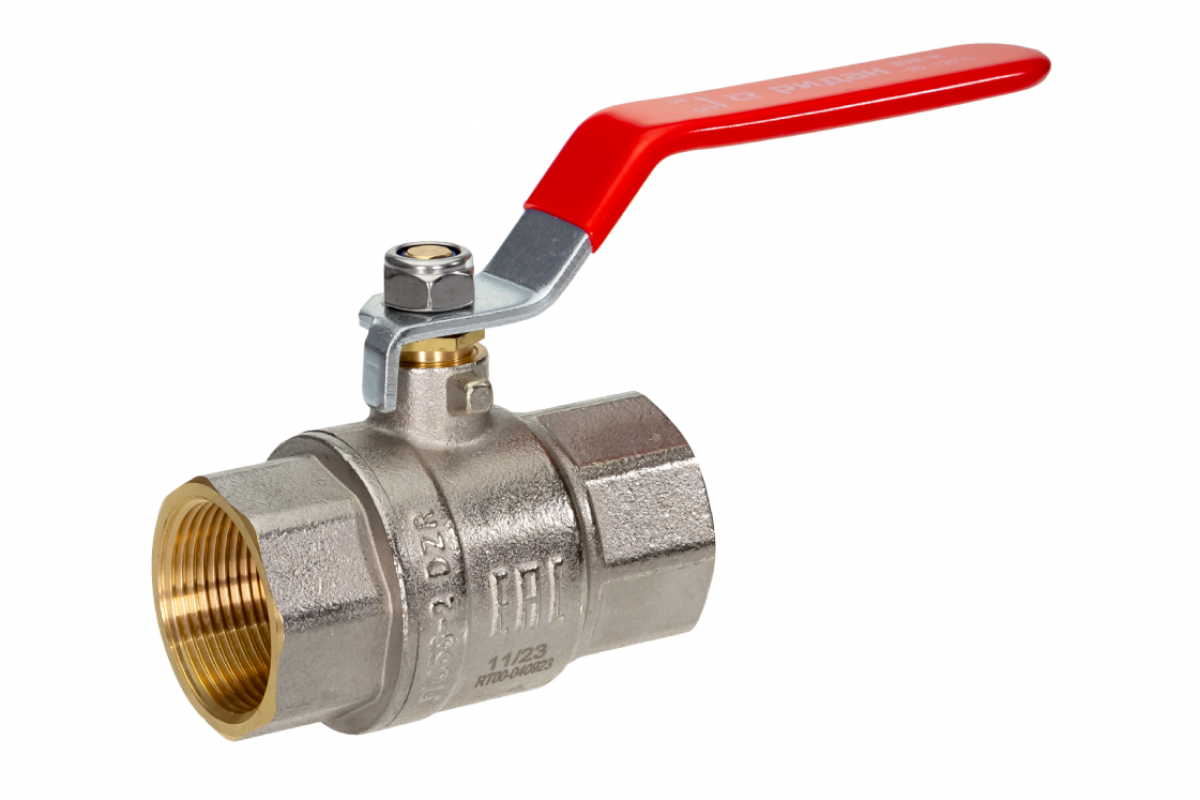

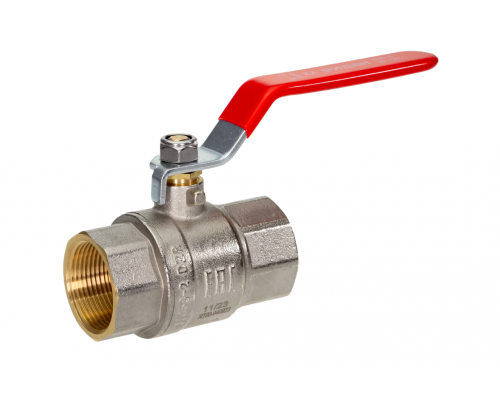

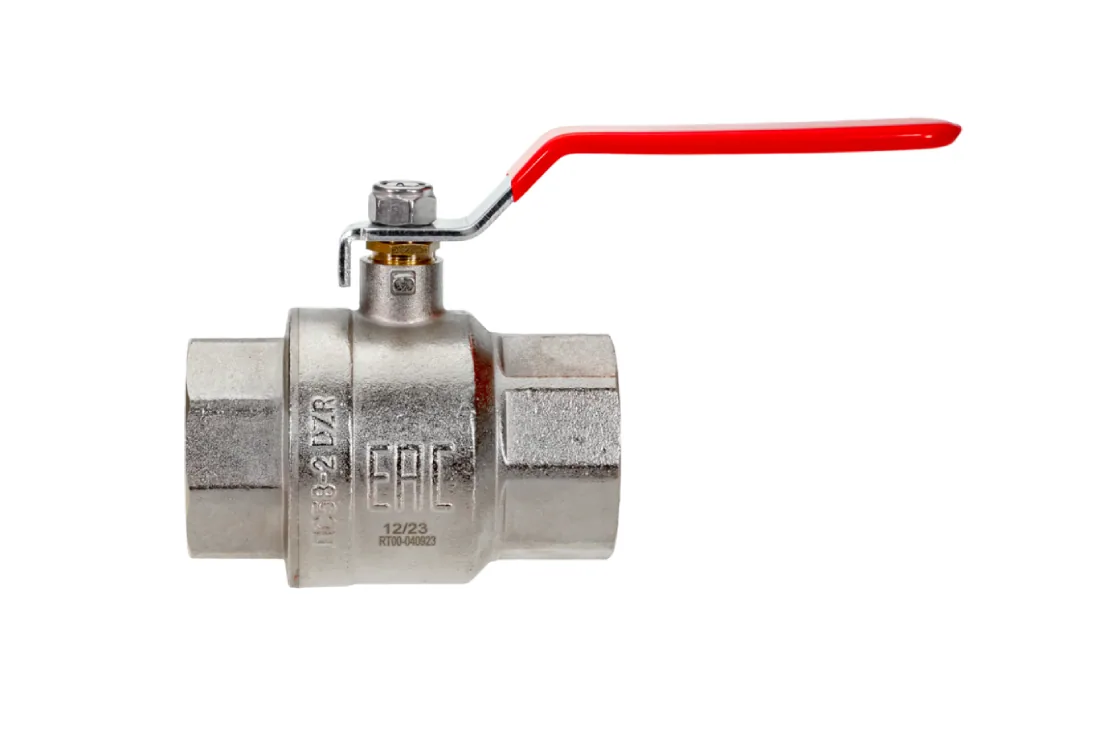

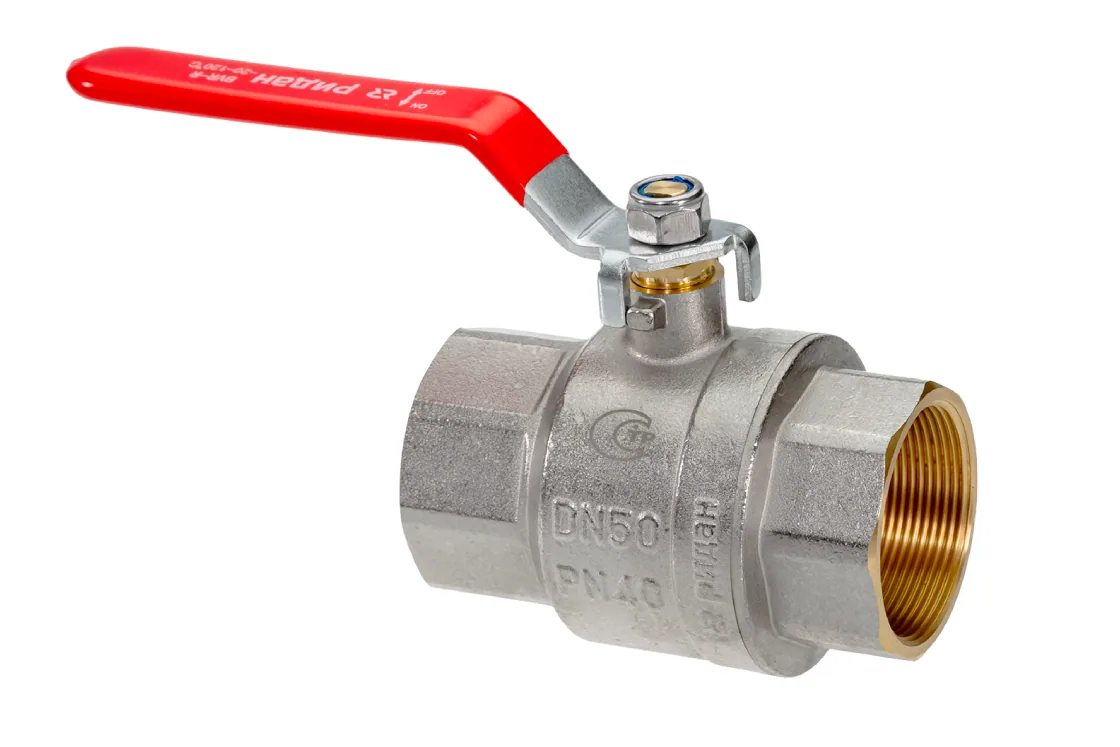

Ридан ГОСТ59553-2021 — шаровой кран с DN 100 (ГОСТ 28338) мм и присоединением внутренняя резьба по UNI ISO 228/1: поток перекрывается поворотом сферической пробки на четверть оборота. Корпус из материала латунь ЛС58-2 рассчитан на давление 25 (20 для водогликолевых смесей) бар и температуру -20.120 °C. В открытом положении проход не сужается, поэтому сопротивление потоку минимально.
Назначение и применение
Назначение изделия — ручное отсечение потока с минимальным гидравлическим сопротивлением в открытом положении. Кран ставят перед насосами, теплообменниками, фильтрами и регулирующей арматурой, а также на вводах в помещения и на ответвлениях трубопроводов.
Условия эксплуатации определяются параметрами линии: среда вода и водогликолевые смеси, давление 25 (20 для водогликолевых смесей) бар, температура -20.120 °C. Полный проход снижает потери давления, что важно на всасывающих линиях и в контурах с гликолевыми растворами. Латунные и стальные исполнения различаются по коррозионной стойкости.
Технические характеристики
- Номинальный диаметр (DN): 100 (ГОСТ 28338) мм
- Материал корпуса: латунь ЛС58-2
- Рабочая среда: вода и водогликолевые смеси
- Kv: 1200 м³/ч
- Номинальное давление (PN): 25 (20 для водогликолевых смесей) бар
- Присоединение к трубопроводу: внутренняя резьба по UNI ISO 228/1
- Температура рабочей среды: -20..120 °C
Преимущества
- Перекрытие потока поворотом рукоятки на четверть оборота.
- Полнопроходная пробка даёт минимальное сопротивление в открытом положении.
- Корпус из материала латунь ЛС58-2 рассчитан на давление 25 (20 для водогликолевых смесей) бар.
- Присоединение внутренняя резьба по UNI ISO 228/1 и DN 100 (ГОСТ 28338) мм упрощают замену арматуры на узле.
- Визуальный контроль положения затвора по рукоятке.
Монтаж и эксплуатация
Кран монтируют с направлением потока по стрелке на корпусе, а рукоятку располагают так, чтобы её поворот был удобен. При сварке или пайке корпус защищают от перегрева, не допуская повреждения уплотнений пробки. После монтажа проверяют лёгкость поворота рукоятки и герметичность соединений.
Артикул для заказа — 065B8315RG. Комплектацию, наличие и сроки поставки уточняйте у менеджера: подберём исполнение под ваш проект и пришлём опросный лист.
