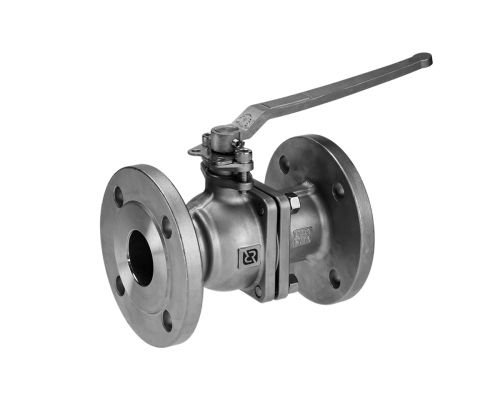

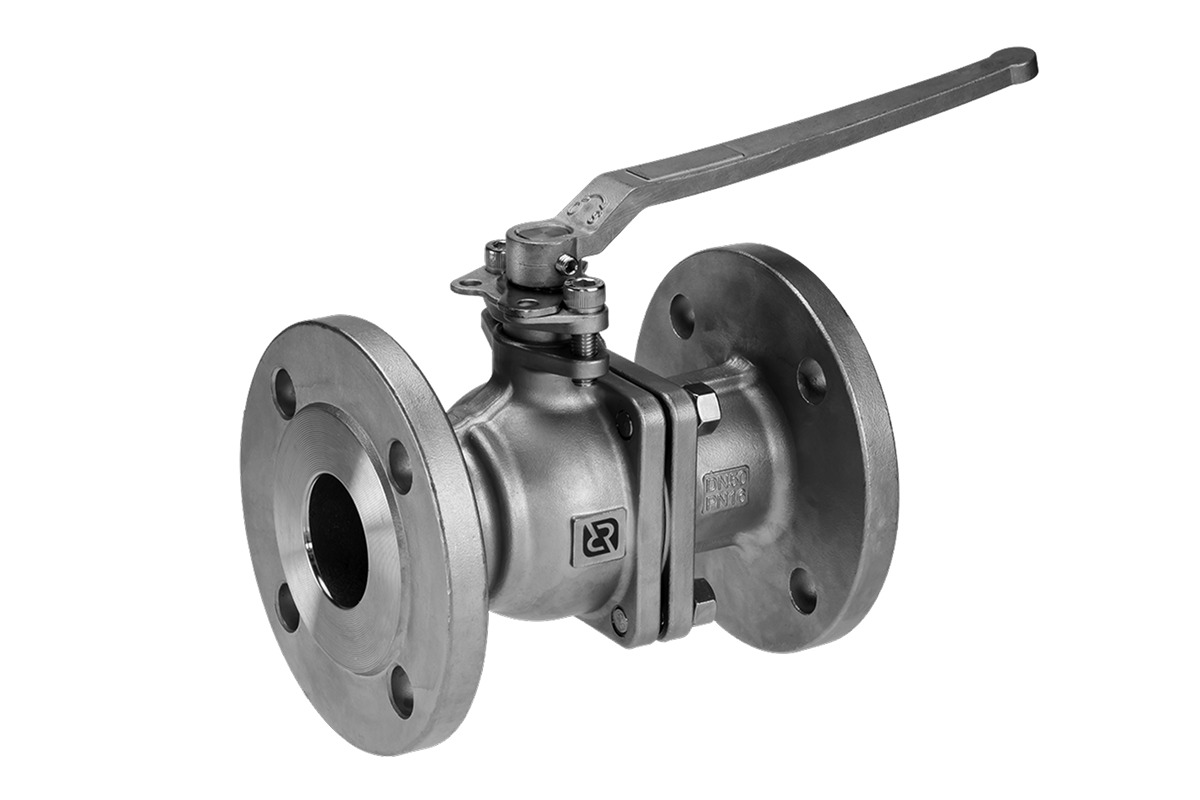

Шаровой кран AISI 304
Ридан AISI 304 — шаровой кран с DN 32 мм и присоединением фланцевое: поток перекрывается поворотом сферической пробки на четверть оборота. Корпус из материала AISI 304 (CF8) рассчитан на давление 40 бар и температуру от -40 до 150 °С °C. В открытом положении проход не сужается, поэтому сопротивление потоку минимально.
Назначение и применение
Назначение изделия — ручное отсечение потока с минимальным гидравлическим сопротивлением в открытом положении. Кран ставят перед насосами, теплообменниками, фильтрами и регулирующей арматурой, а также на вводах в помещения и на ответвлениях трубопроводов.
Условия эксплуатации определяются параметрами линии: среда Вода систем ГВС, давление 40 бар, температура от -40 до 150 °С °C. Полный проход снижает потери давления, что важно на всасывающих линиях и в контурах с гликолевыми растворами. Латунные и стальные исполнения различаются по коррозионной стойкости.
Технические характеристики
- Номинальный диаметр (DN): 32 мм
- Материал корпуса: AISI 304 (CF8)
- Рабочая среда: Вода систем ГВС, ХВС или вода и водогликолевые смеси с концентрацией до 60% для систем отопления и холодоснабжения с температурой от -40 до 150 °С.
- Kv: 80,4 м³/ч
- Номинальное давление (PN): 40 бар
- Присоединение к трубопроводу: Фланцевое
- Температура рабочей среды: от -40 до 150 °С °C
Преимущества
- Перекрытие потока поворотом рукоятки на четверть оборота.
- Полнопроходная пробка даёт минимальное сопротивление в открытом положении.
- Корпус из материала AISI 304 (CF8) рассчитан на давление 40 бар.
- Присоединение фланцевое и DN 32 мм упрощают замену арматуры на узле.
- Визуальный контроль положения затвора по рукоятке.
Монтаж и эксплуатация
Кран монтируют с направлением потока по стрелке на корпусе, а рукоятку располагают так, чтобы её поворот был удобен. При сварке или пайке корпус защищают от перегрева, не допуская повреждения уплотнений пробки. После монтажа проверяют лёгкость поворота рукоятки и герметичность соединений.
Артикул для заказа — 082X5043R. Комплектацию, наличие и сроки поставки уточняйте у менеджера: подберём исполнение под ваш проект и пришлём опросный лист.
