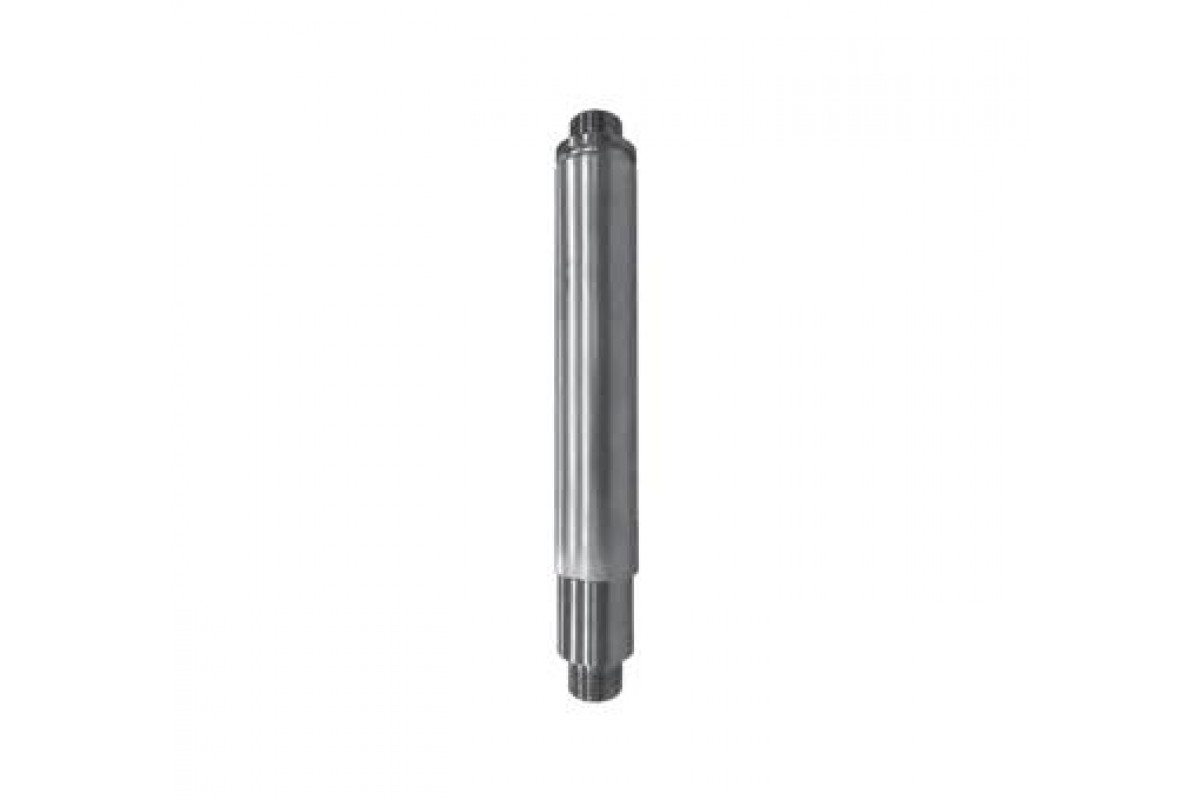

Осевой сильфонный компенсатор НС 082X9210R
Изделие НС 082X9210R представляет собой сильфонный компенсатор осевого типа, устанавливаемый на прямых участках трубопровода. Устройство принимает удлинения при нагреве и возвращается в исходное положение при остывании. Для защиты от наружных воздействий применяется исполнение с кожухом.
Назначение и применение
Компенсатор применяется на трубопроводах тепловых сетей, систем отопления, горячего водоснабжения и технологических контуров. Он также снижает вибрационные и динамические нагрузки, передаваемые от оборудования на трубопровод. Устройство подбирается по диаметру трубопровода, рабочему давлению и расчётной величине удлинения участка.
Область применения — тепловые пункты, магистральные и распределительные трубопроводы, системы горячего водоснабжения. Исполнения с внутренней гильзой применяются на потоках с повышенной скоростью среды, а исполнения с наружным кожухом — на открытых участках.
Технические характеристики
- Номинальный диаметр (DN): 40 мм
- Рабочая среда: вода питьевая, а так же вода, соответствующая требованиям к качеству сетевой воды согласно СП 124.13330.2012, Приложение Е «Требования к качеству сетевой и подпиточной воды тепловых сетей».
- Номинальное давление (PN): 16 бар
- Присоединение к трубопроводу: Внешняя резьба G1 1/2 (ISO 228/1)
- Температура рабочей среды: от -10 до +95 °C
Преимущества
- Компенсация удлинений предотвращает деформацию трубопровода.
- Снижение нагрузок на опоры уменьшает риск повреждения арматуры.
- Сильфон из нержавеющей стали сохраняет упругость при нагреве.
- Изделие применимо в системах отопления, ГВС и теплоснабжения.
- Типоразмер подбирается по диаметру, давлению и величине перемещения.
Монтаж и эксплуатация
Компенсатор устанавливают на прямом участке трубопровода между направляющими опорами, обеспечивая осевое перемещение без перекосов. При монтаже выполняют предварительное растяжение или сжатие на проектную величину, а присоединение выполняют по типу Внешняя резьба G1 1/2 (ISO 228/1) с контролем соосности.
Артикул для заказа — 082X9210R. Комплектацию, наличие и сроки поставки уточняйте у менеджера: подберём исполнение под ваш проект и пришлём опросный лист.
