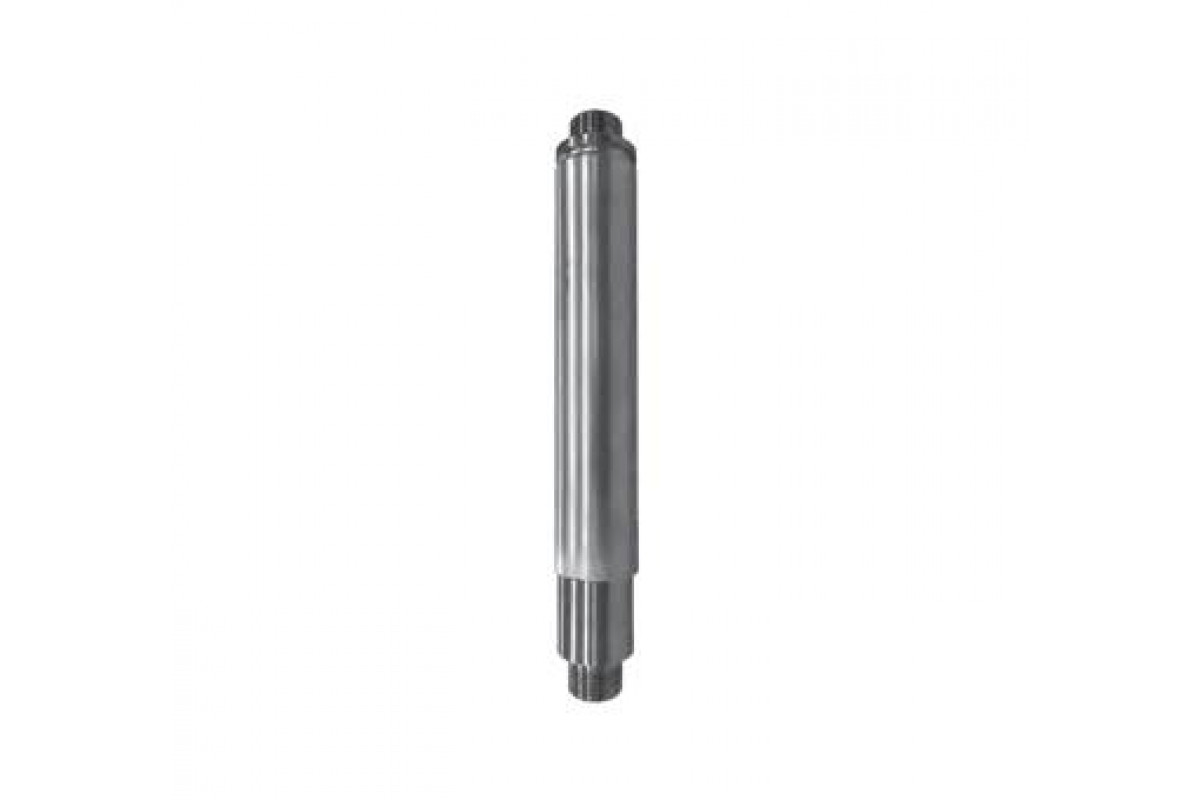

Осевой сильфонный компенсатор НС 082X9207R
Осевой сильфонный компенсатор НС 082X9207R воспринимает температурные удлинения трубопровода и снижает усилия, передаваемые на опоры и оборудование. Гибкий элемент из нержавеющей стали допускает осевое перемещение в заданных пределах. Присоединение — Внешняя резьба G3/4 (ISO 228/1), номинальный диаметр — 20 мм.
Назначение и применение
Назначение компенсатора — воспринимать температурные удлинения трубопровода, возникающие при изменении температуры среды, и разгружать неподвижные опоры, арматуру и оборудование от дополнительных усилий. Устройство сохраняет герметичность контура при повторных циклах нагрева и остывания.
Изделие устанавливается на участках, где требуется компенсация значительных удлинений, при рабочем давлении до 16 бар и температуре до от -10 до +95 °C. При монтаже учитывают направление потока, положение направляющих опор и величину предварительного растяжения или сжатия по проекту.
Технические характеристики
- Номинальный диаметр (DN): 20 мм
- Рабочая среда: вода питьевая, а так же вода, соответствующая требованиям к качеству сетевой воды согласно СП 124.13330.2012, Приложение Е «Требования к качеству сетевой и подпиточной воды тепловых сетей».
- Номинальное давление (PN): 16 бар
- Присоединение к трубопроводу: Внешняя резьба G3/4 (ISO 228/1)
- Температура рабочей среды: от -10 до +95 °C
Преимущества
- Сильфон воспринимает осевые удлинения трубопровода при нагреве.
- Устройство разгружает опоры и арматуру от дополнительных усилий.
- Внутренняя гильза защищает сильфон и снижает гидравлическое сопротивление.
- Изделие рассчитано на давление до 16 бар и температуру до от -10 до +95 °C.
- Присоединение Внешняя резьба G3/4 (ISO 228/1) соответствует типовым решениям трубопроводной обвязки.
- Исполнение с кожухом защищает сильфон от наружных воздействий.
Монтаж и эксплуатация
Перед сваркой или сборкой соединения сильфон защищают от брызг металла и механических повреждений, не допуская скручивания корпуса. После монтажа узел проверяют на герметичность, а опоры выставляют так, чтобы перемещение происходило строго по оси.
Артикул для заказа — 082X9207R. Комплектацию, наличие и сроки поставки уточняйте у менеджера: подберём исполнение под ваш проект и пришлём опросный лист.
