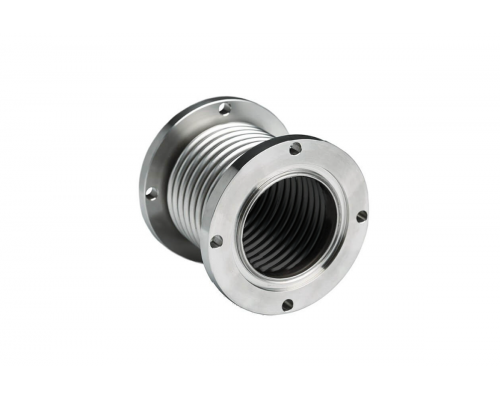

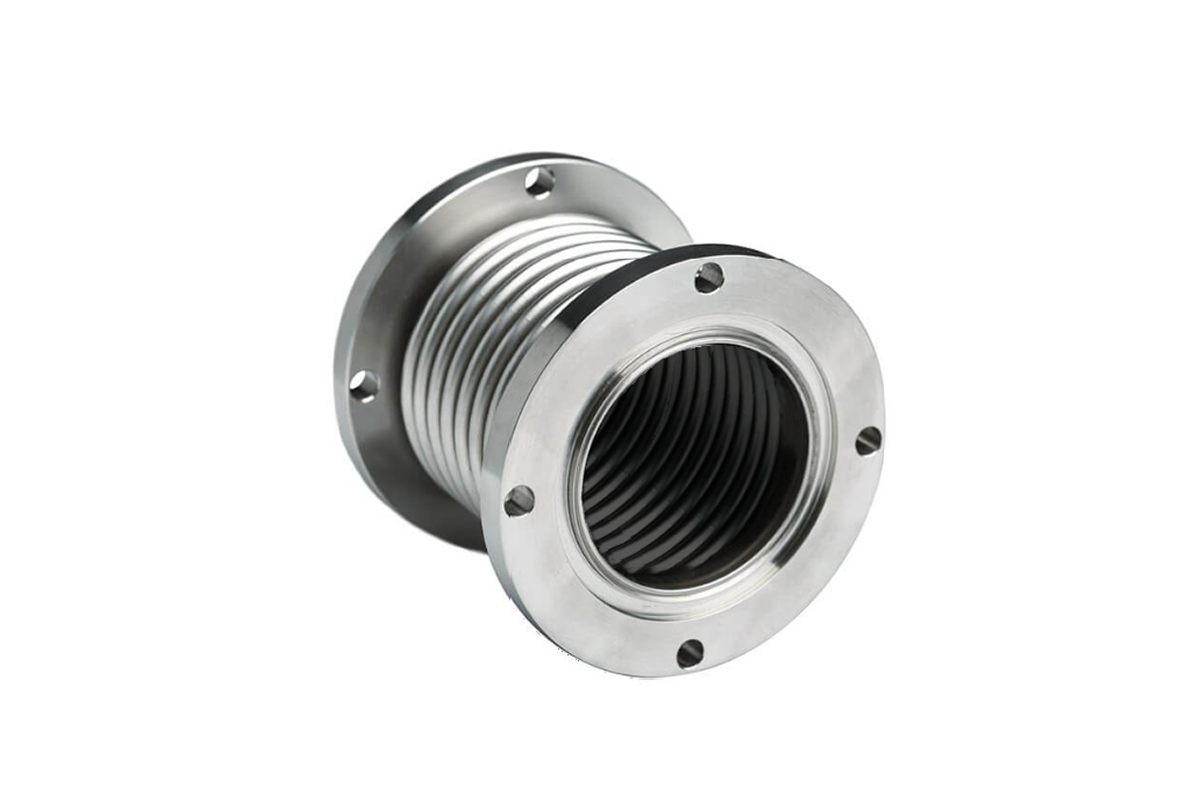

Осевой сильфонный компенсатор AISI304
Изделие AISI304 представляет собой сильфонный компенсатор осевого типа, устанавливаемый на прямых участках трубопровода. Устройство принимает удлинения при нагреве и возвращается в исходное положение при остывании. Для защиты от наружных воздействий применяется исполнение с кожухом.
Назначение и применение
Назначение компенсатора — воспринимать температурные удлинения трубопровода, возникающие при изменении температуры среды, и разгружать неподвижные опоры, арматуру и оборудование от дополнительных усилий. Устройство сохраняет герметичность контура при повторных циклах нагрева и остывания.
Область применения — тепловые пункты, магистральные и распределительные трубопроводы, системы горячего водоснабжения. Исполнения с внутренней гильзой применяются на потоках с повышенной скоростью среды, а исполнения с наружным кожухом — на открытых участках.
Технические характеристики
- Номинальный диаметр (DN): 250 мм
- Рабочая среда: Вода или водогликолевые смеси 60% для систем отопления и холодоснабжения
- Номинальное давление (PN): 16 бар
- Присоединение к трубопроводу: Фланцевое
- Температура рабочей среды: от -40 до +300 °C
Преимущества
- Компенсация удлинений предотвращает деформацию трубопровода.
- Снижение нагрузок на опоры уменьшает риск повреждения арматуры.
- Сильфон из нержавеющей стали сохраняет упругость при нагреве.
- Изделие применимо в системах отопления, ГВС и теплоснабжения.
- Типоразмер подбирается по диаметру, давлению и величине перемещения.
Монтаж и эксплуатация
Перед сваркой или сборкой соединения сильфон защищают от брызг металла и механических повреждений, не допуская скручивания корпуса. После монтажа узел проверяют на герметичность, а опоры выставляют так, чтобы перемещение происходило строго по оси.
Артикул для заказа — 082X5275R. Комплектацию, наличие и сроки поставки уточняйте у менеджера: подберём исполнение под ваш проект и пришлём опросный лист.
