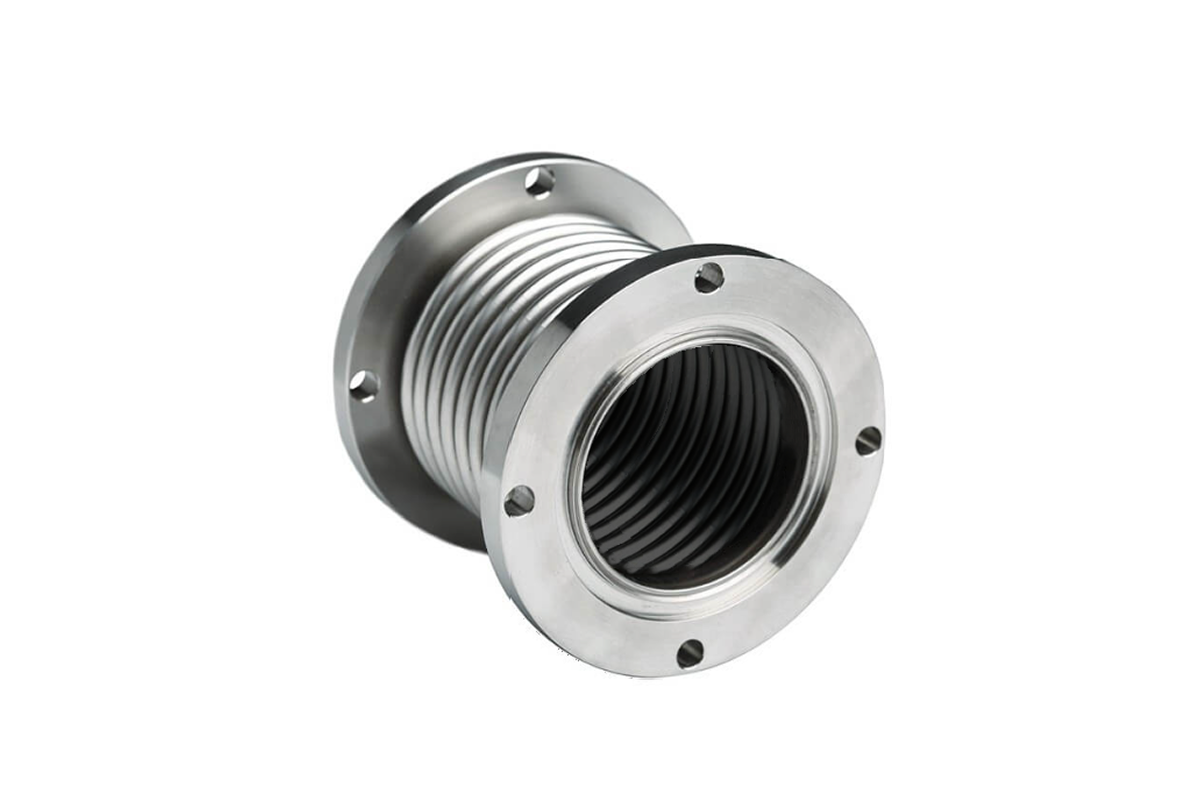

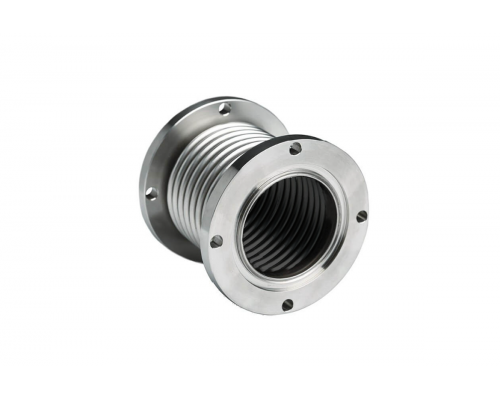

Осевой сильфонный компенсатор AISI304
Осевой сильфонный компенсатор AISI304 воспринимает температурные удлинения трубопровода и снижает усилия, передаваемые на опоры и оборудование. Гибкий элемент из нержавеющей стали допускает осевое перемещение в заданных пределах. Присоединение — фланцевое, номинальный диаметр — 80 мм.
Назначение и применение
Назначение компенсатора — воспринимать температурные удлинения трубопровода, возникающие при изменении температуры среды, и разгружать неподвижные опоры, арматуру и оборудование от дополнительных усилий. Устройство сохраняет герметичность контура при повторных циклах нагрева и остывания.
Изделие устанавливается на участках, где требуется компенсация значительных удлинений, при рабочем давлении до 16 бар и температуре до от -40 до +300 °C. При монтаже учитывают направление потока, положение направляющих опор и величину предварительного растяжения или сжатия по проекту.
Технические характеристики
- Номинальный диаметр (DN): 80 мм
- Рабочая среда: Вода или водогликолевые смеси 60% для систем отопления и холодоснабжения
- Номинальное давление (PN): 16 бар
- Присоединение к трубопроводу: Фланцевое
- Температура рабочей среды: от -40 до +300 °C
Преимущества
- Сильфон воспринимает осевые удлинения трубопровода при нагреве.
- Устройство разгружает опоры и арматуру от дополнительных усилий.
- Внутренняя гильза защищает сильфон и снижает гидравлическое сопротивление.
- Изделие рассчитано на давление до 16 бар и температуру до от -40 до +300 °C.
- Присоединение фланцевое соответствует типовым решениям трубопроводной обвязки.
- Исполнение с кожухом защищает сильфон от наружных воздействий.
Монтаж и эксплуатация
Перед сваркой или сборкой соединения сильфон защищают от брызг металла и механических повреждений, не допуская скручивания корпуса. После монтажа узел проверяют на герметичность, а опоры выставляют так, чтобы перемещение происходило строго по оси.
Артикул для заказа — 082X5267R. Комплектацию, наличие и сроки поставки уточняйте у менеджера: подберём исполнение под ваш проект и пришлём опросный лист.
