Обратный клапан GGG40

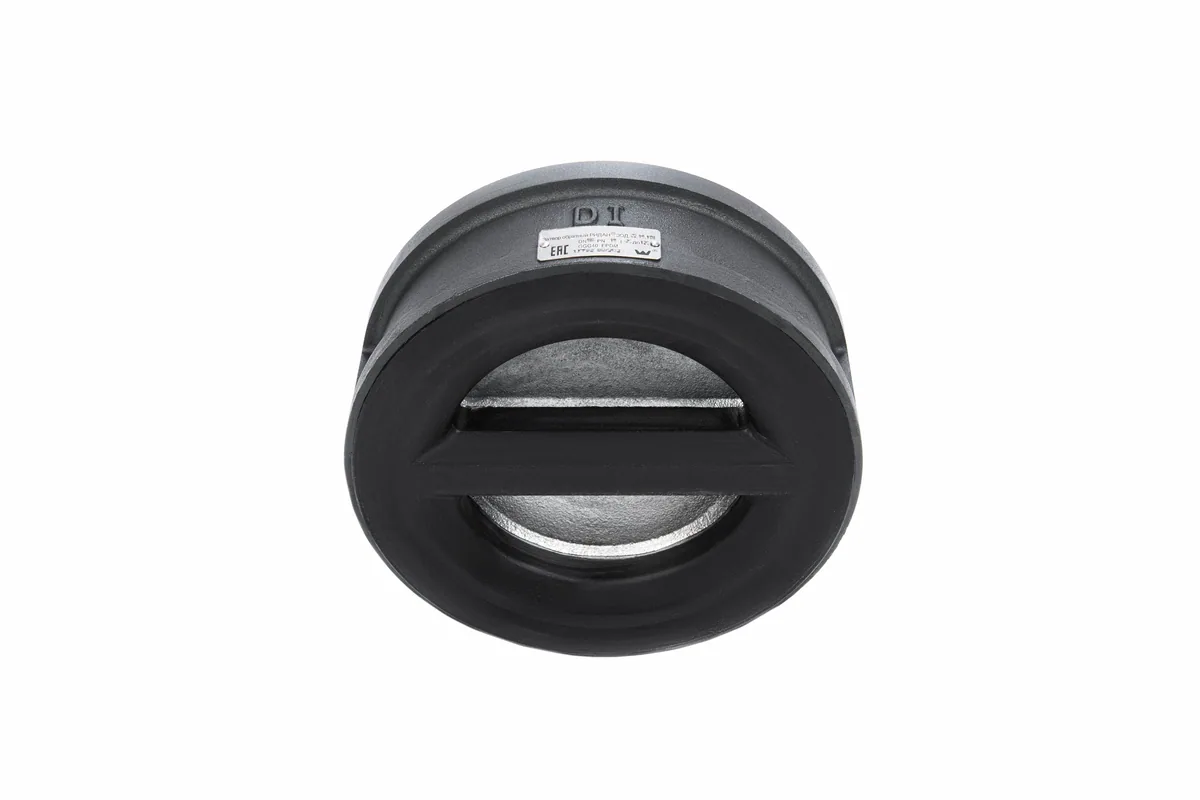

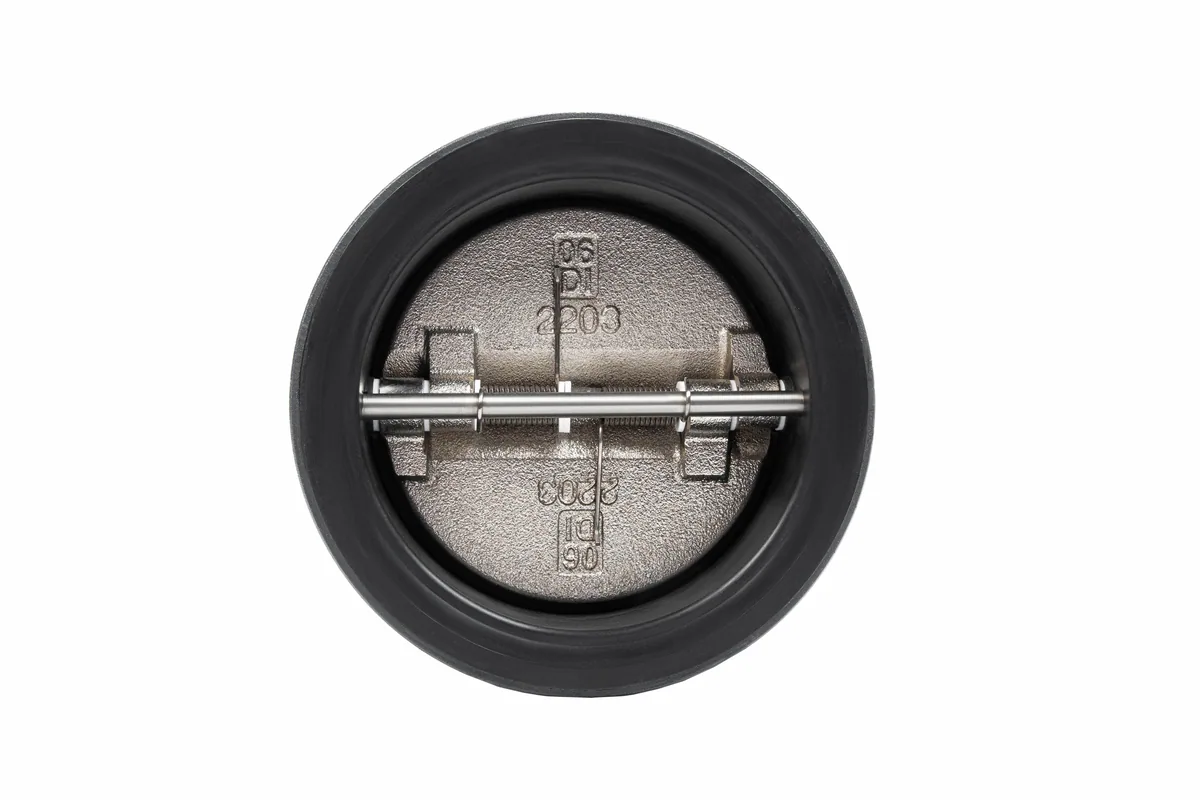

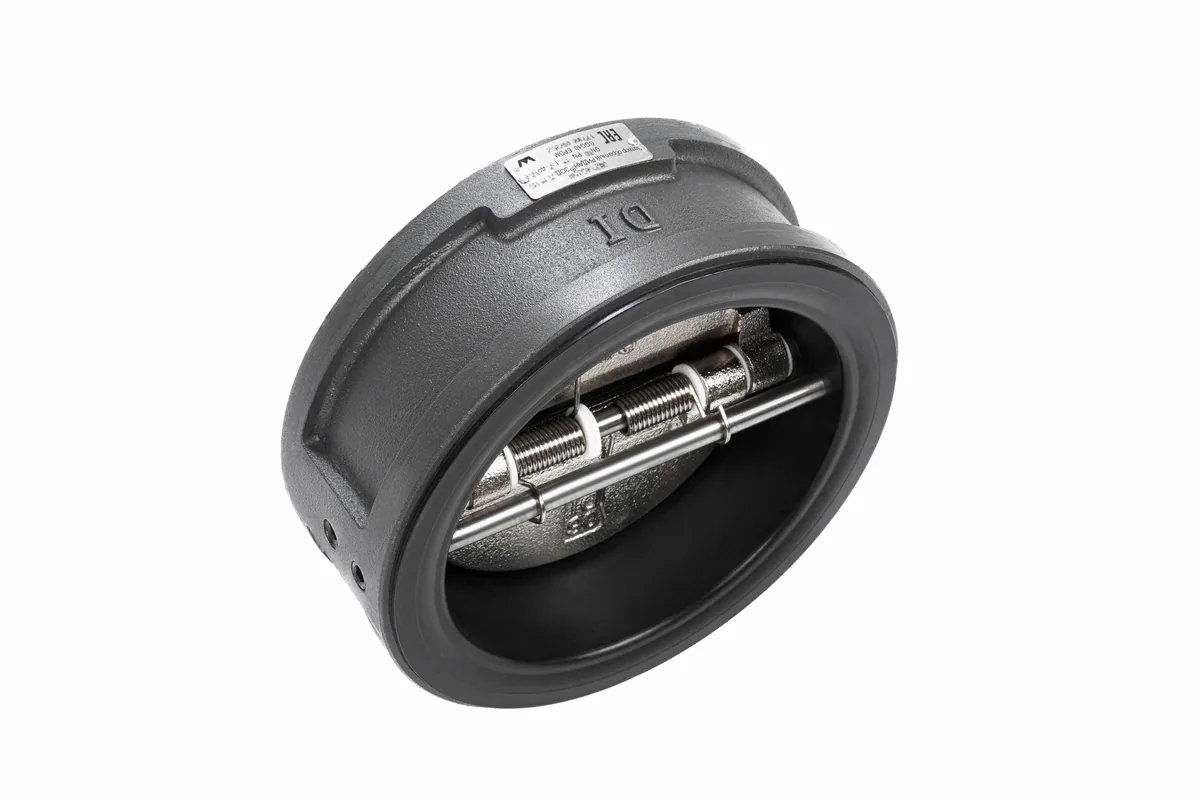

GGG40 от Ридан — клапан обратный, пропускающий среду только в одном направлении. Конструкция может быть пружинной с дисковым или поршневым затвором, а также двустворчатой межфланцевой. Присоединение межфланцевый, DN 200 мм, давление 16 бар, среда Вода системы отопления, температура от -20 до +120 °C.
Назначение и применение
Клапан ставят на нагнетательных линиях компрессоров, после насосов и на общих участках, чтобы среда не пошла в обратном направлении при остановке оборудования. Это защищает компрессор, насос и теплообменники от гидравлического удара и перетекания среды.
Клапан рассчитан на среду Воду системы отопления при температуре от -20 до +120 °C и давлении 16 бар. Присоединение межфланцевый и DN 200 мм подбирают по расходу так, чтобы скорость потока не вызывала стука затвора и его преждевременного износа. Перед клапаном устанавливают фильтр, а направление потока указывают стрелкой на корпусе.
Технические характеристики
- Номинальный диаметр (DN): 200 мм
- Рабочая среда: Вода системы отопления, ГВС, ХВС, в т.ч. питьевая, раствор гликоля до 50%Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013).
- Kv: 899 м³/ч
- Номинальное давление (PN): 16 бар
- Присоединение к трубопроводу: Межфланцевый
- Температура рабочей среды: от -20 до +120 °C
Преимущества
- Компактное межфланцевое или резьбовое исполнение экономит место на узле.
- Минимальное гидравлическое сопротивление в открытом положении.
- Номинальное давление 16 бар соответствует параметрам контура.
- Исполнение на DN 200 мм с присоединением межфланцевый.
- Работа без привода и электропитания: затвор открывается потоком среды.
- Автоматическое перекрытие линии при обратном потоке.
Монтаж и эксплуатация
Установку выполняют на прямом участке без близко расположенных отводов, чтобы поток подходил к клапану без завихрений. Межфланцевые затворы центрируют по фланцам и затягивают равномерно. Перед пуском линию промывают, чтобы твёрдые частицы не нарушили посадку затвора.
Артикул для заказа — 082X4036R. Комплектацию, наличие и сроки поставки уточняйте у менеджера: подберём исполнение под ваш проект и пришлём опросный лист.
