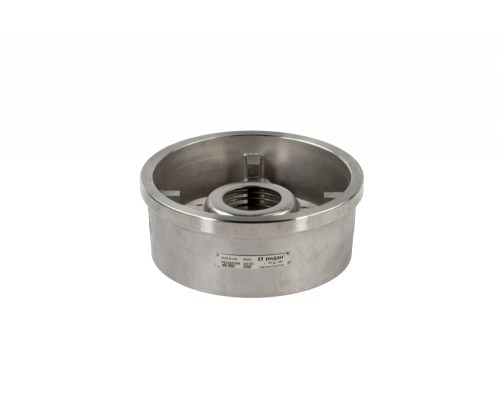

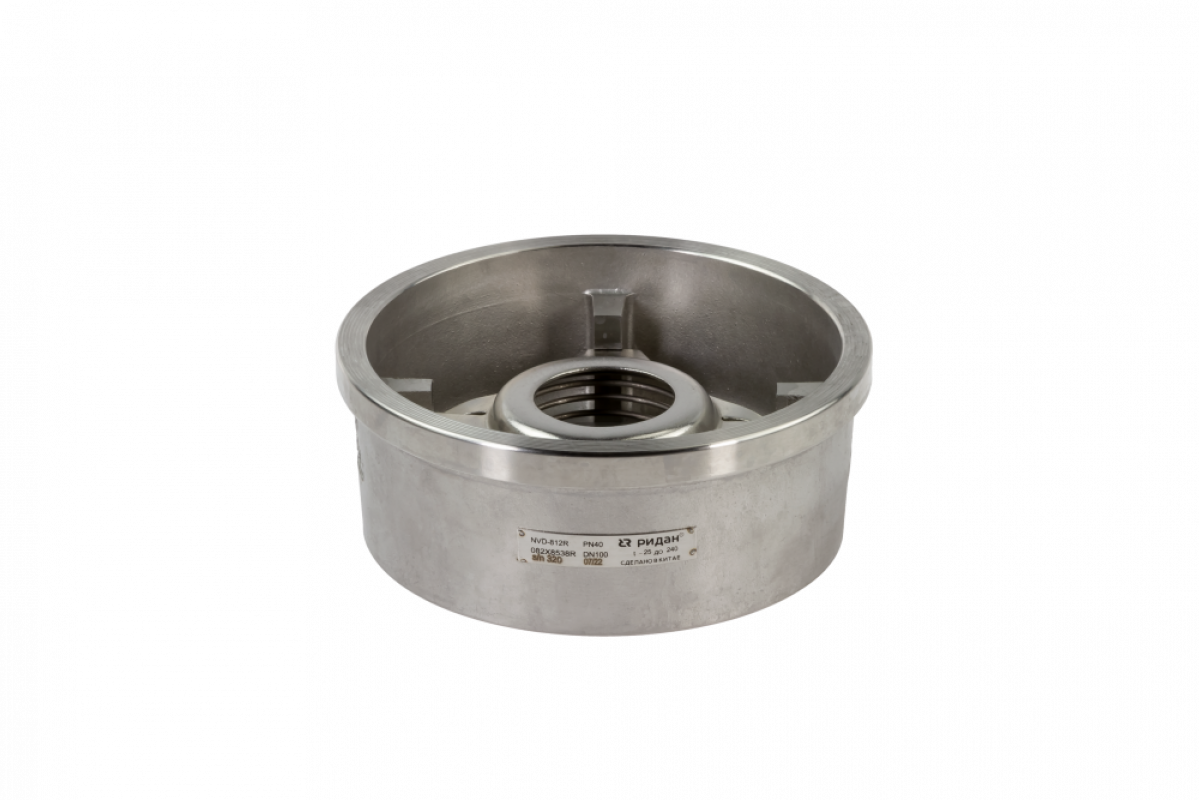

Обратный клапан NVD-812R
Ридан NVD-812R — обратный клапан с DN 32 мм и присоединением межфланцевое. Он работает без привода: поток среды отжимает затвор и открывает проход, а при обратном движении среды затвор садится на седло и перекрывает линию.
Назначение и применение
Клапан ставят на нагнетательных линиях компрессоров, после насосов и на общих участках, чтобы среда не пошла в обратном направлении при остановке оборудования. Это защищает компрессор, насос и теплообменники от гидравлического удара и перетекания среды.
Условия эксплуатации определяются параметрами линии: среда вода для систем отопления, ГВС, ХВС, гликолевые р-ры до 50%, давление 40 бар, температура от -40 до +240 °C. Пружинное исполнение обеспечивает закрытие при малом обратном перепаде, что важно на линиях с частыми остановками. Перед клапаном устанавливают фильтр для защиты седла от загрязнений.
Технические характеристики
- Номинальный диаметр (DN): 32 мм
- Рабочая среда: вода для систем отопления, ГВС, ХВС, гликолевые р-ры до 50%
- Номинальное давление (PN): 40 бар
- Присоединение к трубопроводу: Межфланцевое
- Температура рабочей среды: от -40 до +240 °C
Преимущества
- Работа без привода и электропитания: затвор открывается потоком среды.
- Автоматическое перекрытие линии при обратном потоке.
- Присоединение межфланцевое и DN 32 мм под существующий трубопровод.
- Защита компрессора, насоса и теплообменников от обратного потока.
- Пружинный возврат затвора обеспечивает закрытие при малом перепаде.
- Пригодность для хладагентов, воды, гликолевых растворов и нейтральных газов.
Монтаж и эксплуатация
Установку выполняют на прямом участке без близко расположенных отводов, чтобы поток подходил к клапану без завихрений. Межфланцевые затворы центрируют по фланцам и затягивают равномерно. Перед пуском линию промывают, чтобы твёрдые частицы не нарушили посадку затвора.
Артикул для заказа — 082X8533R2. Комплектацию, наличие и сроки поставки уточняйте у менеджера: подберём исполнение под ваш проект и пришлём опросный лист.
