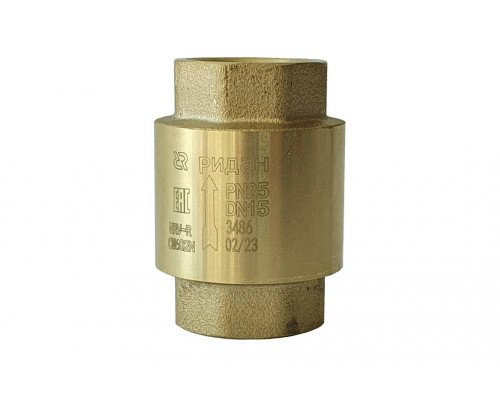

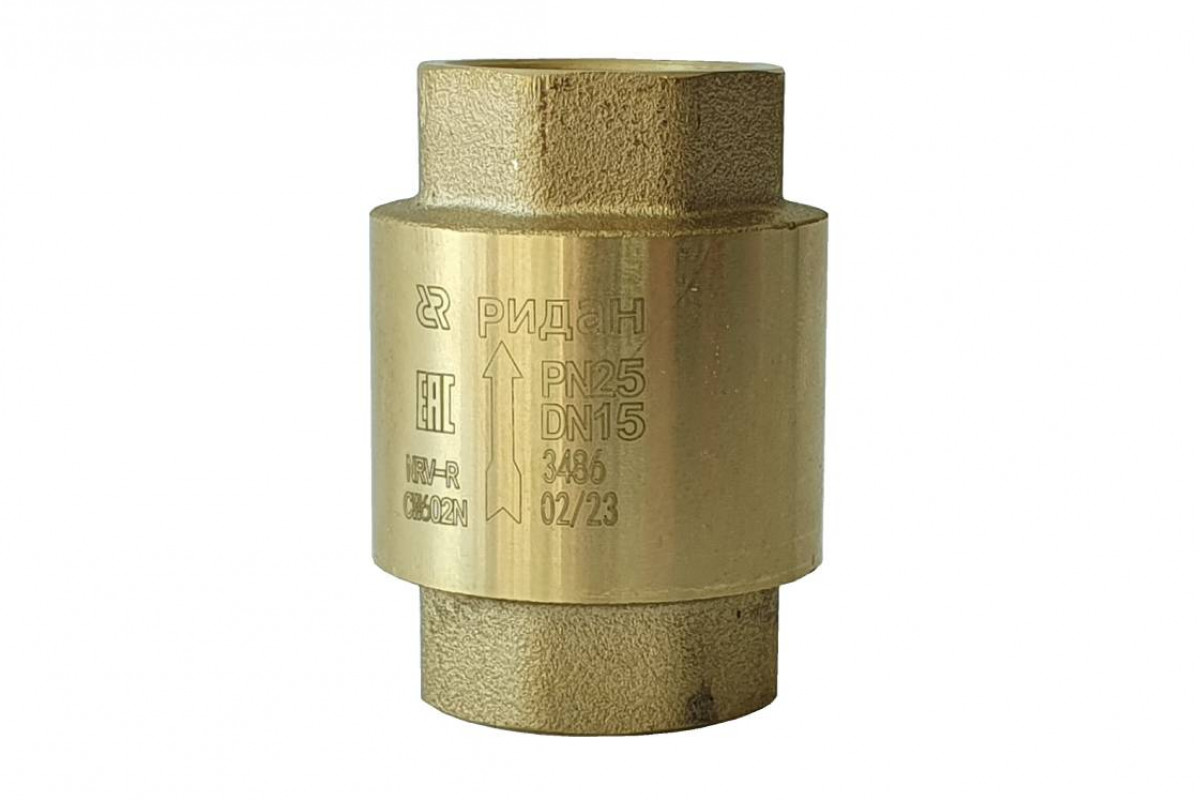

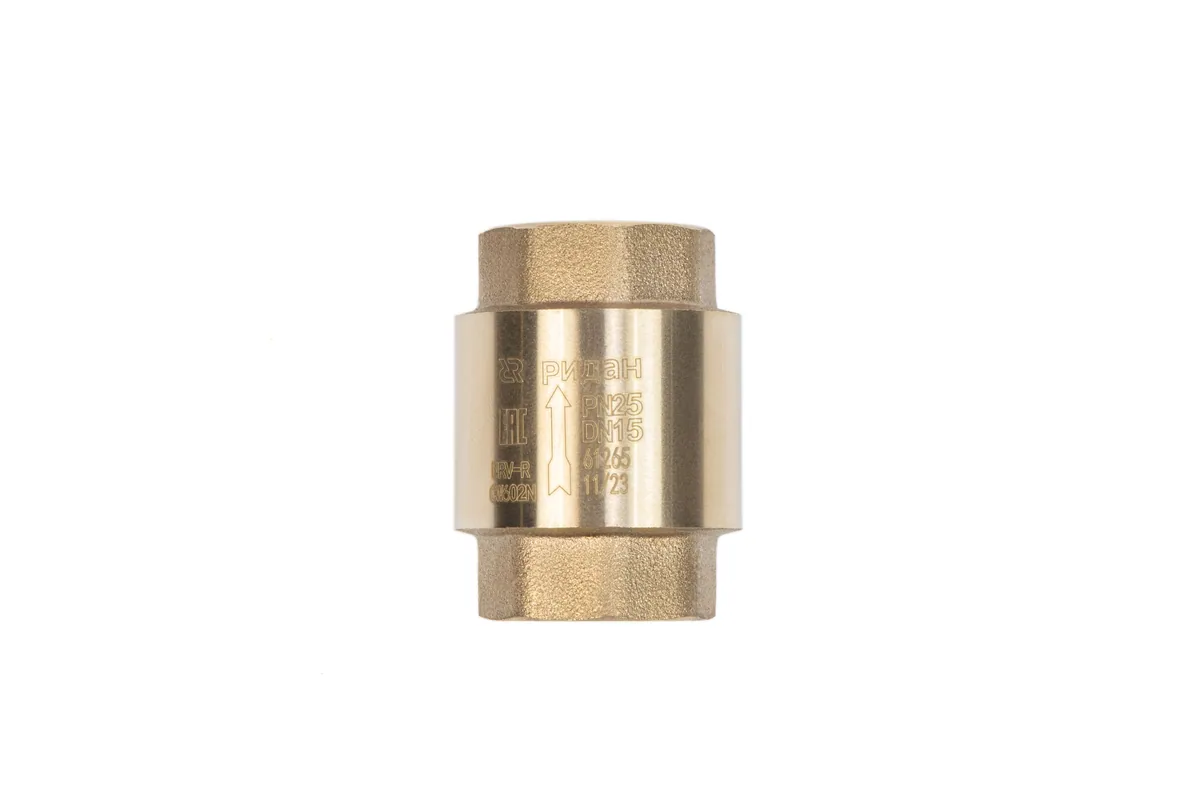

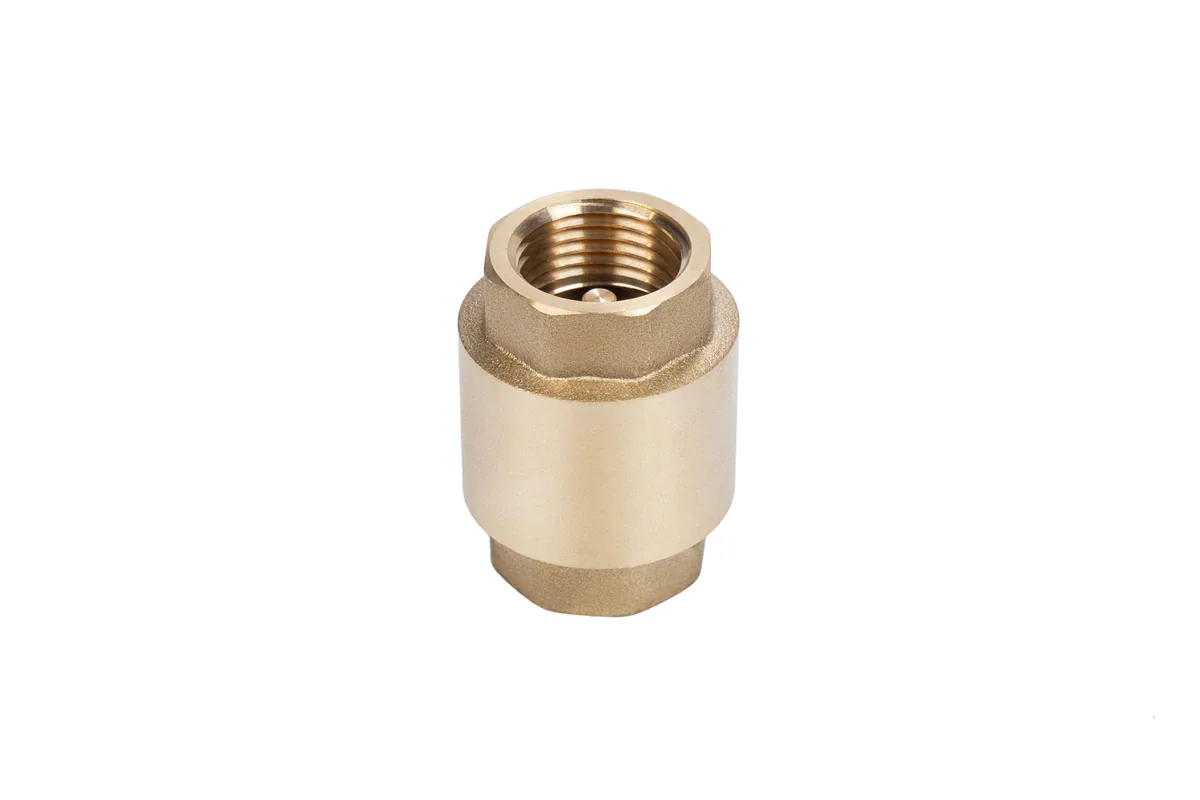

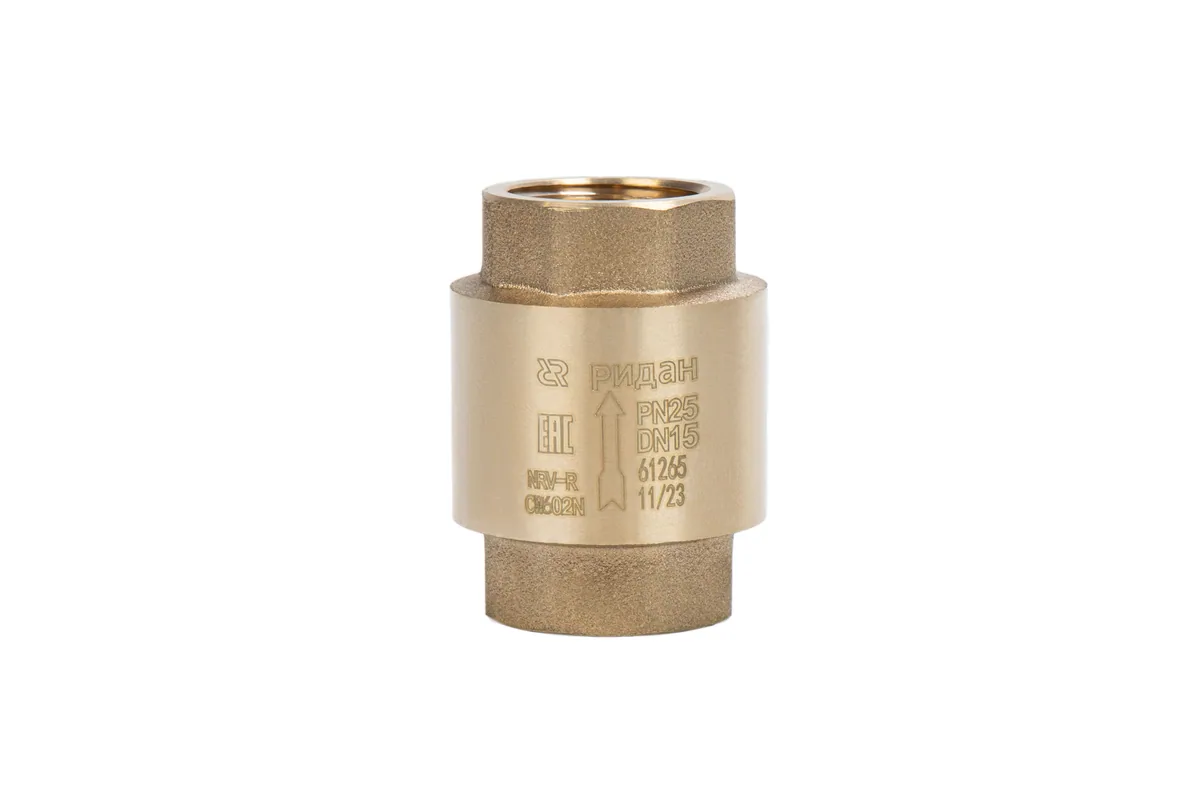

Обратный клапан CW602N
Ридан CW602N — обратный клапан с DN 15 мм и присоединением внутренняя резьба по ISO228/1. Он работает без привода: поток среды отжимает затвор и открывает проход, а при обратном движении среды затвор садится на седло и перекрывает линию. Корпус из материала латунь CW602N рассчитан на давление 25 бар и температуру от -10 до 110 °C.
Назначение и применение
Назначение изделия — автоматическое предотвращение обратного потока. Клапан применяют в холодильных контурах, системах водоснабжения, отопления и кондиционирования, а также на линиях сжатого воздуха и в технологических трубопроводах. Установленный клапан исключает перетекание среды и потерю напора при остановке оборудования.
Условия эксплуатации определяются параметрами линии: среда вода и водогликолевые смеси, давление 25 бар, температура от -10 до 110 °C. Пружинное исполнение обеспечивает закрытие при малом обратном перепаде, что важно на линиях с частыми остановками. Перед клапаном устанавливают фильтр для защиты седла от загрязнений.
Технические характеристики
- Номинальный диаметр (DN): 15 мм
- Материал корпуса: латунь CW602N
- Рабочая среда: вода и водогликолевые смеси
- Kv: 4 м³/ч
- Номинальное давление (PN): 25 бар
- Присоединение к трубопроводу: внутренняя резьба по ISO228/1
- Температура рабочей среды: от -10 до 110 °C
Преимущества
- Работа без привода и электропитания: затвор открывается потоком среды.
- Автоматическое перекрытие линии при обратном потоке.
- Корпус из материала латунь CW602N рассчитан на давление 25 бар.
- Присоединение внутренняя резьба по ISO228/1 и DN 15 мм под существующий трубопровод.
- Пропускная способность Kv 4 м³/ч снижает потери давления в контуре.
Монтаж и эксплуатация
Клапан монтируют строго по стрелке на корпусе, указывающей разрешённое направление потока; при обратной установке изделие неработоспособно. Для пружинных исполнений выбирают положение, при котором затвор не задерживается в открытом состоянии. После монтажа проверяют герметичность соединений.
Артикул для заказа — 065B8324R. Комплектацию, наличие и сроки поставки уточняйте у менеджера: подберём исполнение под ваш проект и пришлём опросный лист.
