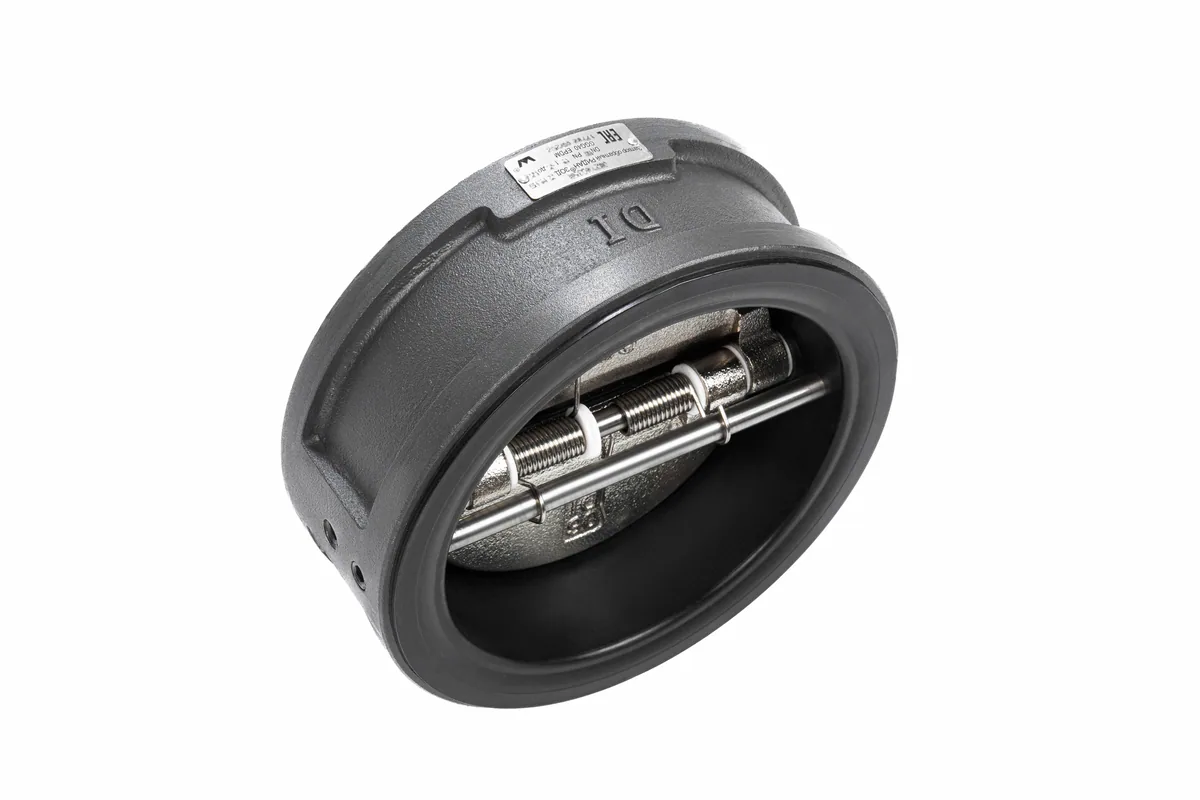

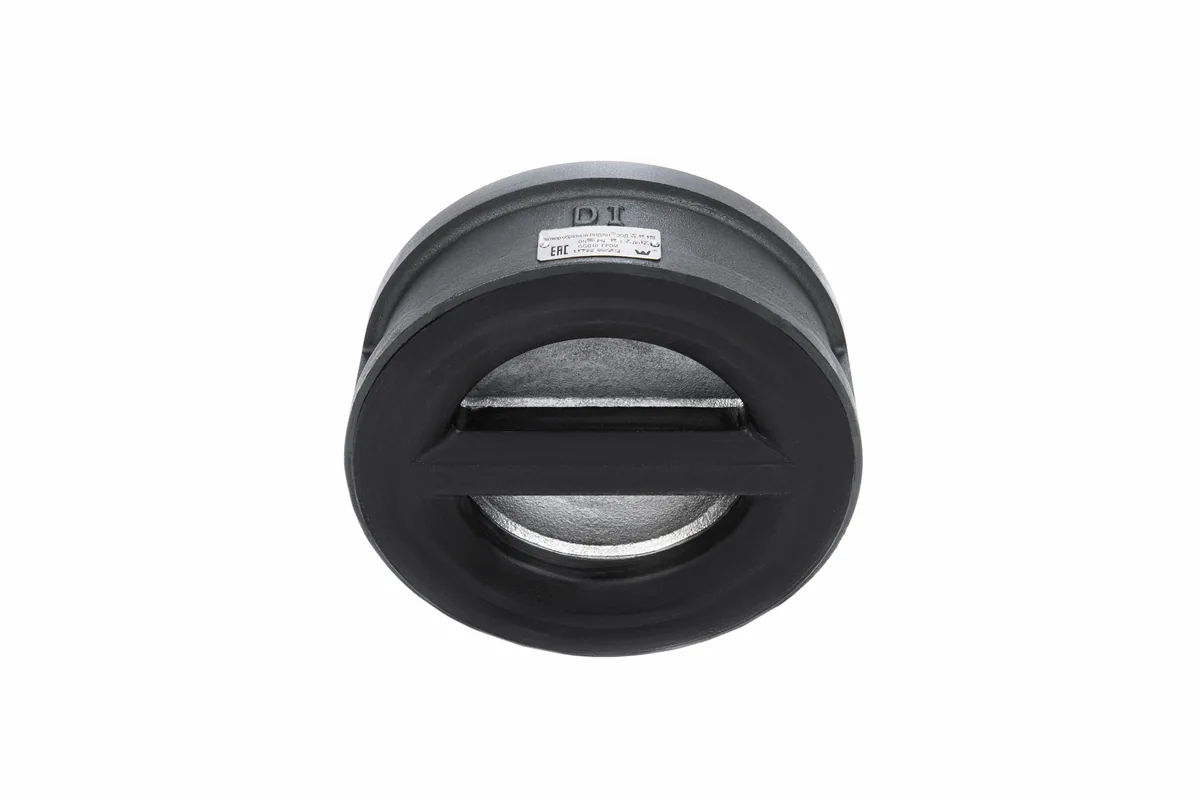

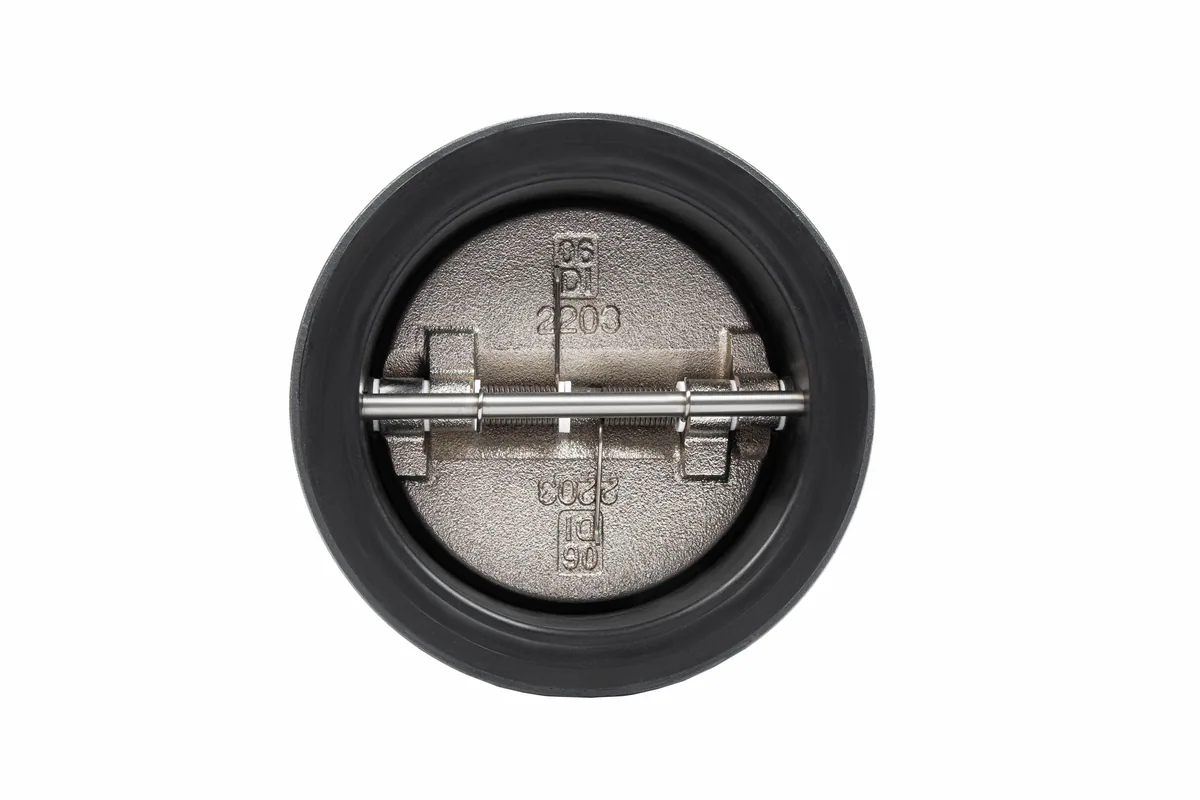

Обратный клапан GGG40
Ридан GGG40 — обратный клапан с DN 125 мм и присоединением межфланцевый. Он работает без привода: поток среды отжимает затвор и открывает проход, а при обратном движении среды затвор садится на седло и перекрывает линию.
Назначение и применение
Назначение изделия — автоматическое предотвращение обратного потока. Клапан применяют в холодильных контурах, системах водоснабжения, отопления и кондиционирования, а также на линиях сжатого воздуха и в технологических трубопроводах. Установленный клапан исключает перетекание среды и потерю напора при остановке оборудования.
Условия эксплуатации определяются параметрами линии: среда Вода системы отопления, давление 16 бар, температура от -20 до +120 °C. Пружинное исполнение обеспечивает закрытие при малом обратном перепаде, что важно на линиях с частыми остановками. Перед клапаном устанавливают фильтр для защиты седла от загрязнений.
Технические характеристики
- Номинальный диаметр (DN): 125 мм
- Рабочая среда: Вода системы отопления, ГВС, ХВС, в т.ч. питьевая, раствор гликоля до 50%
- Kv: 421 м³/ч
- Номинальное давление (PN): 16 бар
- Присоединение к трубопроводу: Межфланцевый
- Температура рабочей среды: от -20 до +120 °C
Преимущества
- Работа без привода и электропитания: затвор открывается потоком среды.
- Автоматическое перекрытие линии при обратном потоке.
- Присоединение межфланцевый и DN 125 мм под существующий трубопровод.
- Пропускная способность Kv 421 м³/ч снижает потери давления в контуре.
- Защита компрессора, насоса и теплообменников от обратного потока.
- Пружинный возврат затвора обеспечивает закрытие при малом перепаде.
Монтаж и эксплуатация
Клапан монтируют строго по стрелке на корпусе, указывающей разрешённое направление потока; при обратной установке изделие неработоспособно. Для пружинных исполнений выбирают положение, при котором затвор не задерживается в открытом состоянии. После монтажа проверяют герметичность соединений.
Артикул для заказа — 082X4054. Комплектацию, наличие и сроки поставки уточняйте у менеджера: подберём исполнение под ваш проект и пришлём опросный лист.
