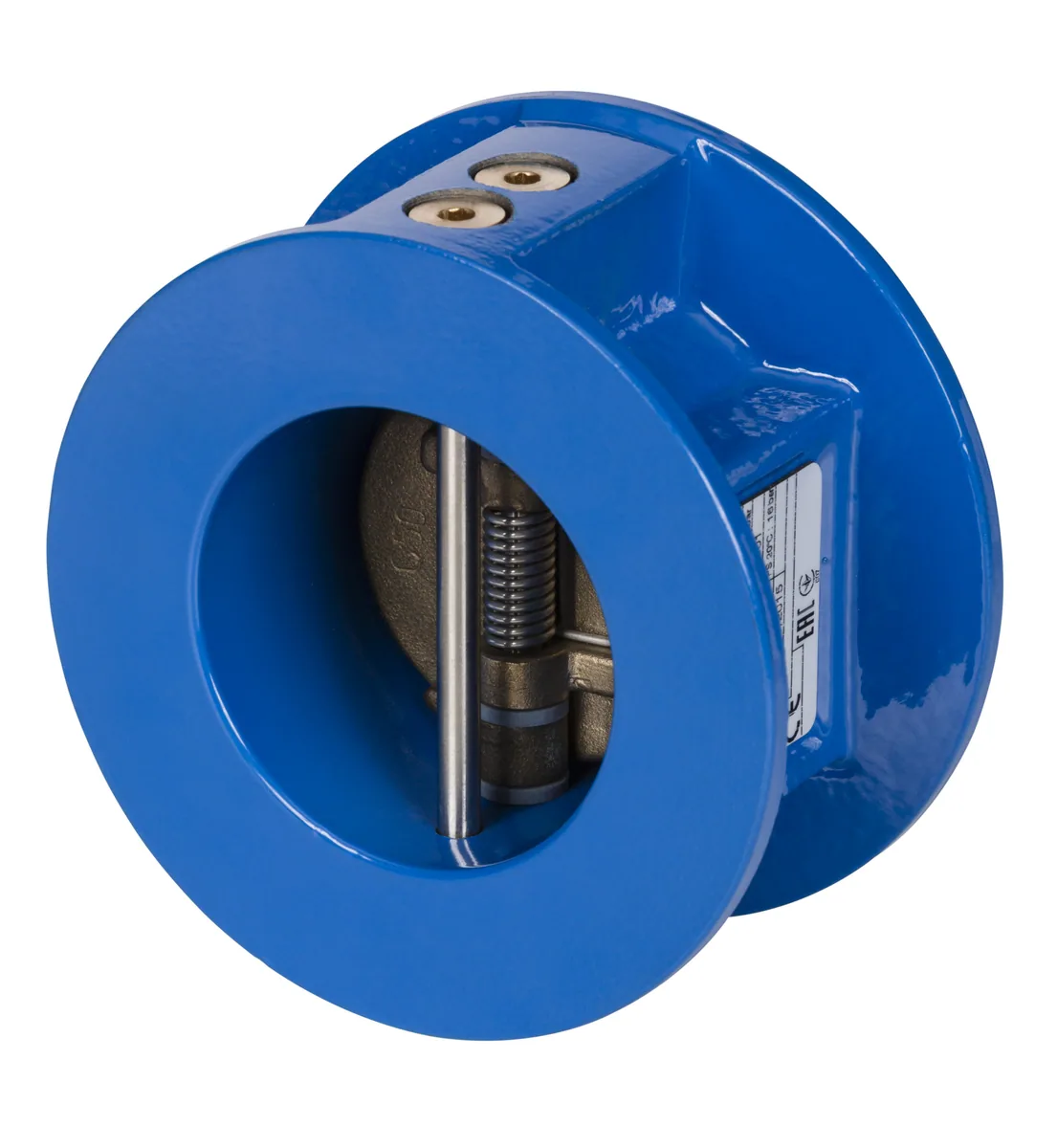

Обратный клапан NVD 805
Danfoss NVD 805 — обратный клапан с DN 250 мм и присоединением межфланцевый. Он работает без привода: поток среды отжимает затвор и открывает проход, а при обратном движении среды затвор садится на седло и перекрывает линию.
Назначение и применение
Клапан ставят на нагнетательных линиях компрессоров, после насосов и на общих участках, чтобы среда не пошла в обратном направлении при остановке оборудования. Это защищает компрессор, насос и теплообменники от гидравлического удара и перетекания среды.
Условия эксплуатации определяются параметрами линии: среда Вода, гликолевые растворы до 50%, давление 16 бар, температура от -10 до +100 °C. Пружинное исполнение обеспечивает закрытие при малом обратном перепаде, что важно на линиях с частыми остановками. Перед клапаном устанавливают фильтр для защиты седла от загрязнений.
Технические характеристики
- Номинальный диаметр (DN): 250 мм
- Рабочая среда: Вода, гликолевые растворы до 50%
- Kv: 2746 м³/ч
- Номинальное давление (PN): 16 бар
- Присоединение к трубопроводу: Межфланцевый
- Температура рабочей среды: от -10 до +100 °C
Преимущества
- Работа без привода и электропитания: затвор открывается потоком среды.
- Автоматическое перекрытие линии при обратном потоке.
- Присоединение межфланцевый и DN 250 мм под существующий трубопровод.
- Пропускная способность Kv 2746 м³/ч снижает потери давления в контуре.
- Защита компрессора, насоса и теплообменников от обратного потока.
- Пружинный возврат затвора обеспечивает закрытие при малом перепаде.
Монтаж и эксплуатация
Установку выполняют на прямом участке без близко расположенных отводов, чтобы поток подходил к клапану без завихрений. Межфланцевые затворы центрируют по фланцам и затягивают равномерно. Перед пуском линию промывают, чтобы твёрдые частицы не нарушили посадку затвора.
Артикул для заказа — 065B7512. Комплектацию, наличие и сроки поставки уточняйте у менеджера: подберём исполнение под ваш проект и пришлём опросный лист.
