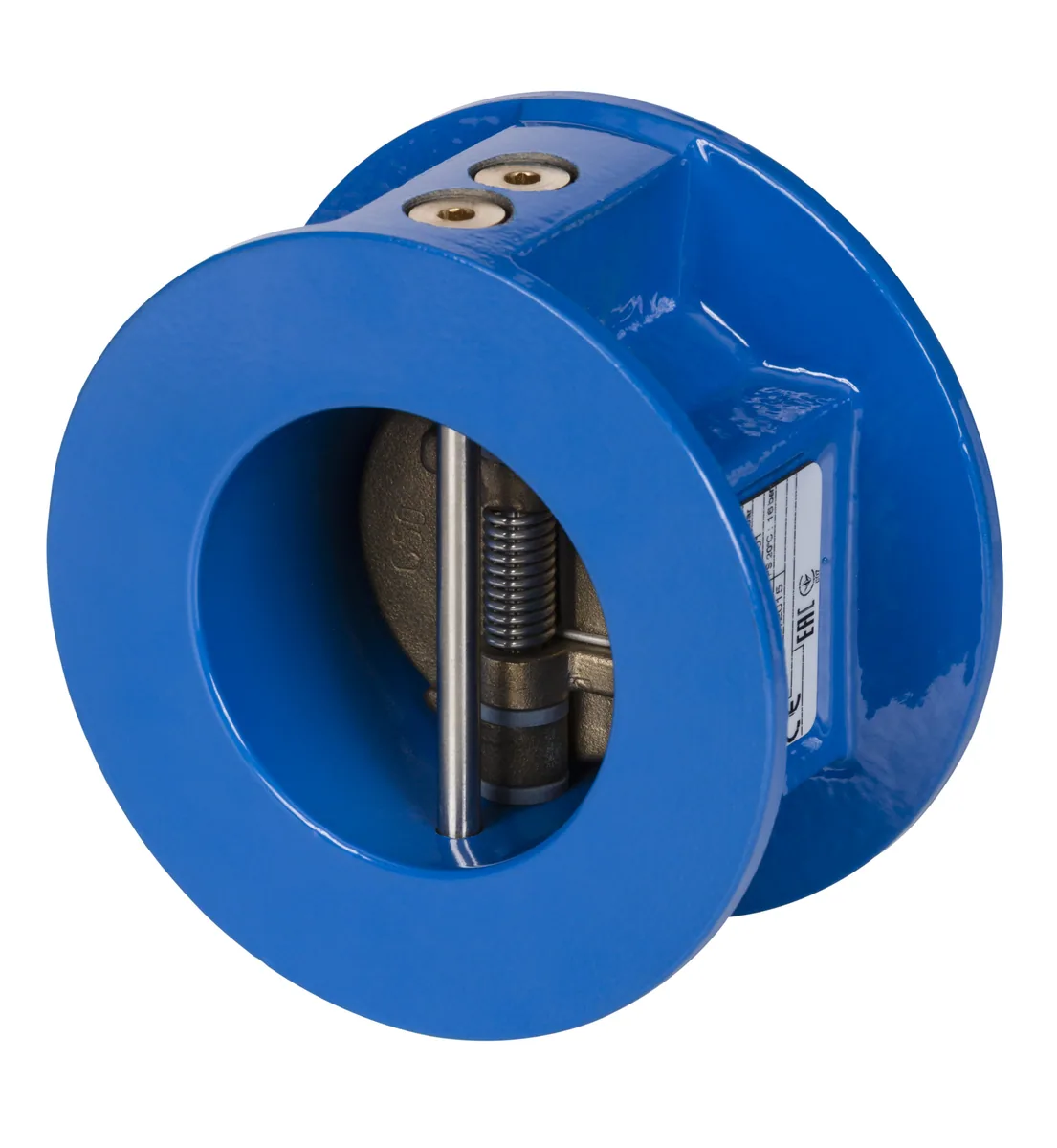

Обратный клапан NVD 805
Danfoss NVD 805 — обратный клапан с DN 50 мм и присоединением межфланцевый. Он работает без привода: поток среды отжимает затвор и открывает проход, а при обратном движении среды затвор садится на седло и перекрывает линию.
Назначение и применение
Назначение изделия — автоматическое предотвращение обратного потока. Клапан применяют в холодильных контурах, системах водоснабжения, отопления и кондиционирования, а также на линиях сжатого воздуха и в технологических трубопроводах. Установленный клапан исключает перетекание среды и потерю напора при остановке оборудования.
Условия эксплуатации определяются параметрами линии: среда Вода, гликолевые растворы до 50%, давление 16 бар, температура от -10 до +100 °C. Пружинное исполнение обеспечивает закрытие при малом обратном перепаде, что важно на линиях с частыми остановками. Перед клапаном устанавливают фильтр для защиты седла от загрязнений.
Технические характеристики
- Номинальный диаметр (DN): 50 мм
- Рабочая среда: Вода, гликолевые растворы до 50%
- Kv: 39,4 м³/ч
- Номинальное давление (PN): 16 бар
- Присоединение к трубопроводу: Межфланцевый
- Температура рабочей среды: от -10 до +100 °C
Преимущества
- Работа без привода и электропитания: затвор открывается потоком среды.
- Автоматическое перекрытие линии при обратном потоке.
- Присоединение межфланцевый и DN 50 мм под существующий трубопровод.
- Пропускная способность Kv 39,4 м³/ч снижает потери давления в контуре.
- Защита компрессора, насоса и теплообменников от обратного потока.
- Пружинный возврат затвора обеспечивает закрытие при малом перепаде.
Монтаж и эксплуатация
Клапан монтируют строго по стрелке на корпусе, указывающей разрешённое направление потока; при обратной установке изделие неработоспособно. Для пружинных исполнений выбирают положение, при котором затвор не задерживается в открытом состоянии. После монтажа проверяют герметичность соединений.
Артикул для заказа — 065B7505. Комплектацию, наличие и сроки поставки уточняйте у менеджера: подберём исполнение под ваш проект и пришлём опросный лист.
