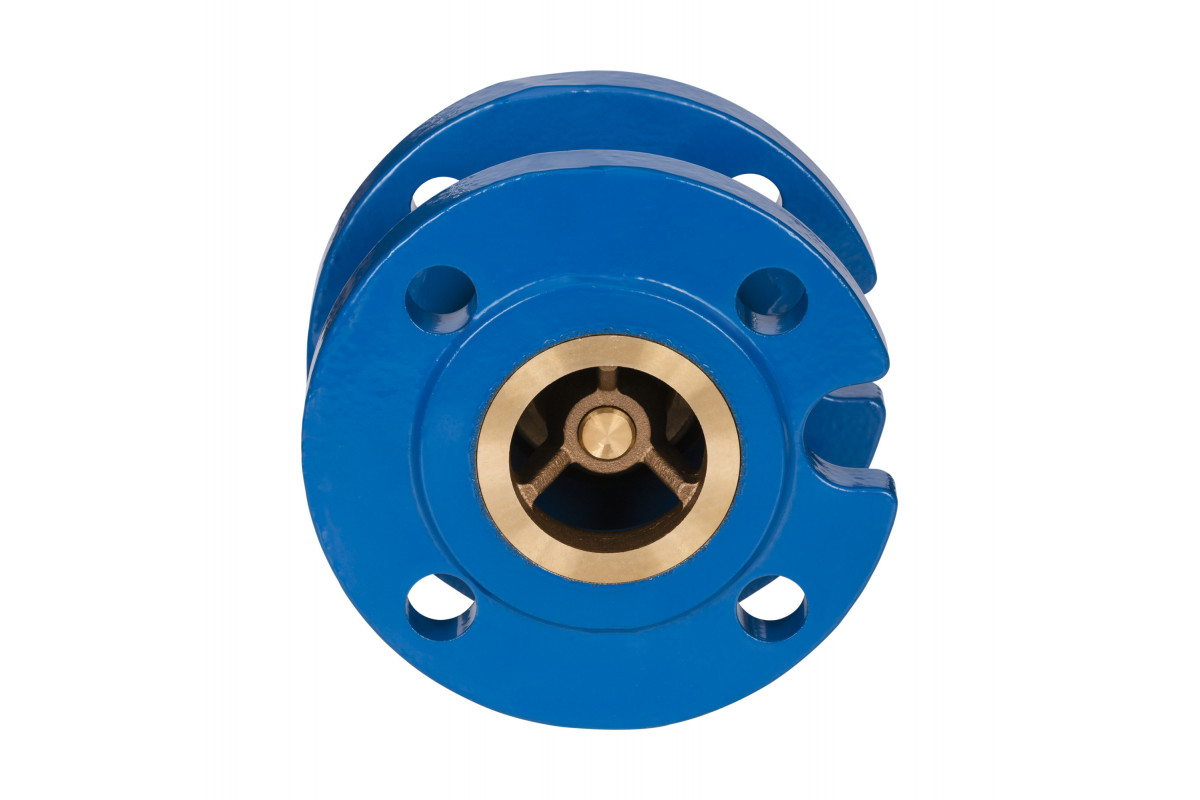

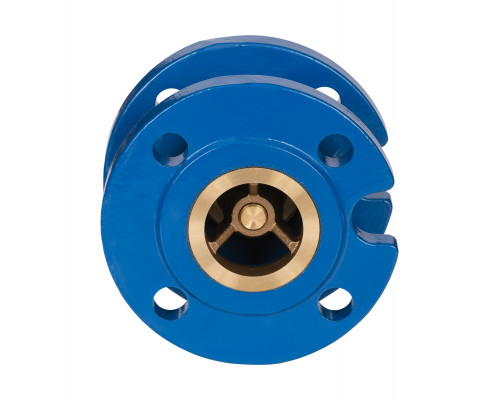

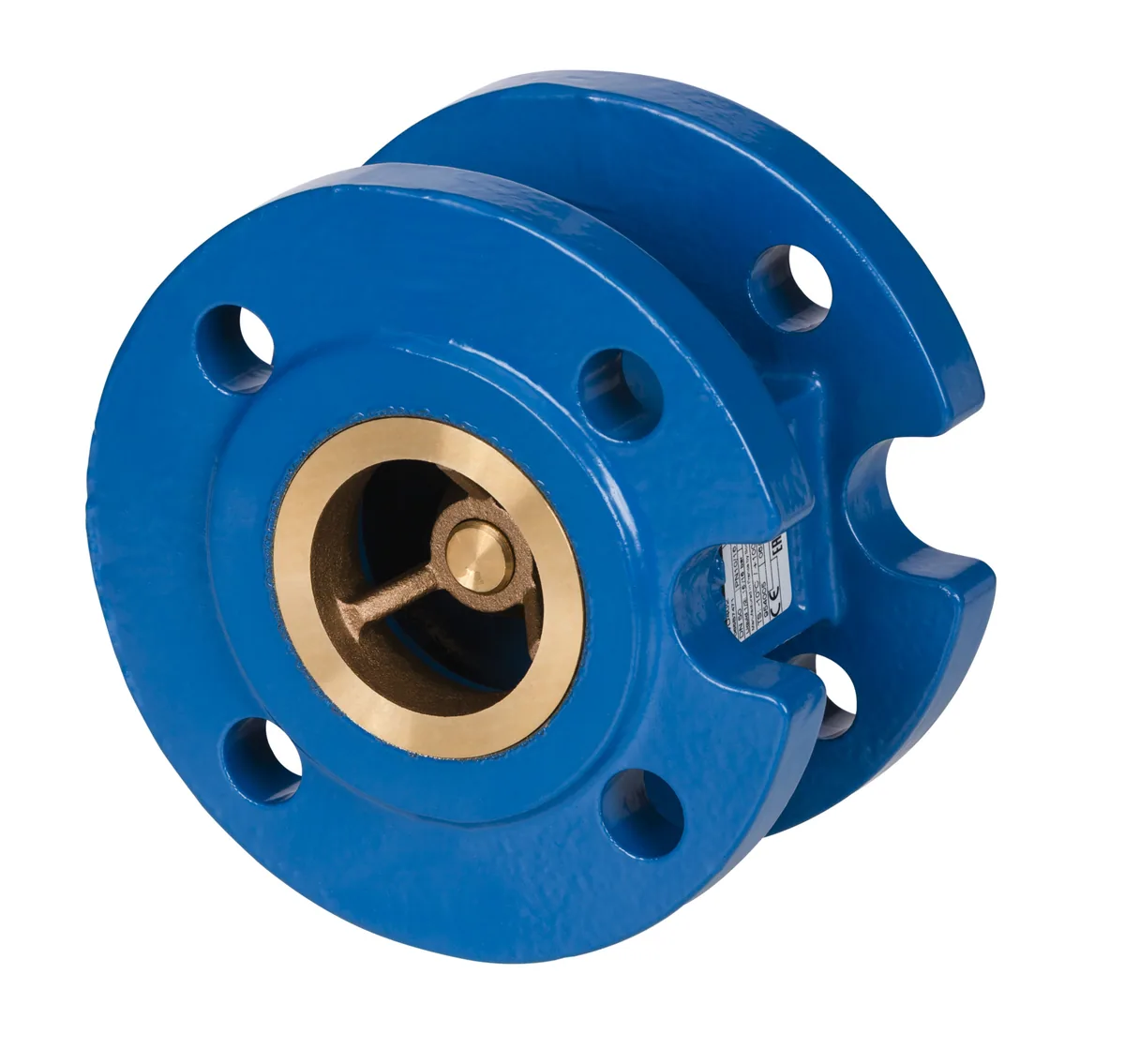

Обратный клапан NVD-402
Обратный клапан Danfoss NVD-402 защищает контур от обратного потока. Затвор открывается давлением среды и закрывается под действием пружины или самого обратного потока, поэтому внешний привод и электропитание не требуются. Исполнение на DN 100 мм, присоединение фланцевое, пропускная способность Kv 396 м³/ч.
Назначение и применение
Назначение изделия — автоматическое предотвращение обратного потока. Клапан применяют в холодильных контурах, системах водоснабжения, отопления и кондиционирования, а также на линиях сжатого воздуха и в технологических трубопроводах. Установленный клапан исключает перетекание среды и потерю напора при остановке оборудования.
Клапан рассчитан на среду Вода, гликолевые растворы до 50% при температуре от -10 до +100 °C и давлении 16 бар. Присоединение фланцевое и DN 100 мм подбирают по расходу так, чтобы скорость потока не вызывала стука затвора и его преждевременного износа. Перед клапаном устанавливают фильтр, а направление потока указывают стрелкой на корпусе.
Технические характеристики
- Номинальный диаметр (DN): 100 мм
- Рабочая среда: Вода, гликолевые растворы до 50%
- Kv: 396 м³/ч
- Номинальное давление (PN): 16 бар
- Присоединение к трубопроводу: Фланцевое
- Температура рабочей среды: от -10 до +100 °C
Преимущества
- Защита компрессора, насоса и теплообменников от обратного потока.
- Пружинный возврат затвора обеспечивает закрытие при малом перепаде.
- Пригодность для хладагентов, воды, гликолевых растворов и нейтральных газов.
- Рабочая температура от -10 до +100 °C подходит для холодильных и тепловых контуров.
- Простое обслуживание: ревизия затвора без замены корпуса.
Монтаж и эксплуатация
Клапан монтируют строго по стрелке на корпусе, указывающей разрешённое направление потока; при обратной установке изделие неработоспособно. Для пружинных исполнений выбирают положение, при котором затвор не задерживается в открытом состоянии. После монтажа проверяют герметичность соединений.
Артикул для заказа — 065B7474. Комплектацию, наличие и сроки поставки уточняйте у менеджера: подберём исполнение под ваш проект и пришлём опросный лист.
