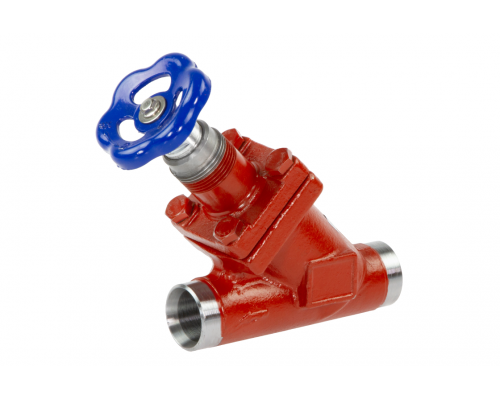

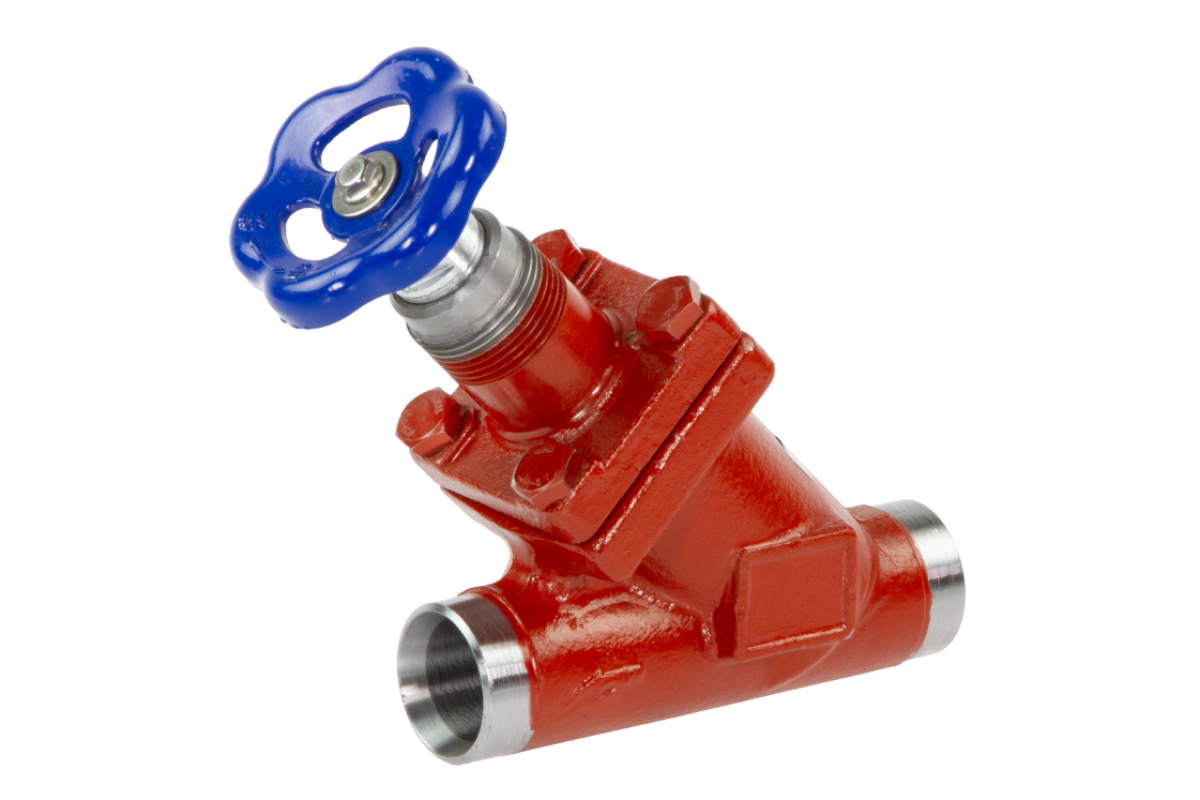

Danfoss 148B6130 — Запорный клапан SVA-S 125 A STR H-WHEEL

Запорный клапан SVA-S

Запорный клапан Danfoss SVA-S служит для отключения участка контура при обслуживании и ремонте. Проходное сечение перекрывается вручную, пропускная способность в открытом положении — Kv 470 м³/ч.

Назначение и применение

Клапан предназначен для отключения отдельных участков, аппаратов и приборов от трубопроводной системы на время ремонта и технического обслуживания. Его устанавливают на нагнетательных, жидкостных и всасывающих линиях холодильных установок, а также в водяных и паровых контурах.

Уплотнение штока и седла подбирают под среду, поэтому клапан применим и в холодильных контурах с хладагентами, и в общепромышленных линиях с водой, паром и нейтральными газами. Направление потока указано стрелкой на корпусе, что упрощает монтаж узла.

Технические характеристики

• Номинальный диаметр (DN): 125 мм
• Рабочая среда: ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
• Kv: 470 м³/ч
• Присоединение к трубопроводу: 125 A (5") - под сварку встык, ANSI (B 36.10, сортамент 40)
• Температура рабочей среды: -60 … +150 °C

Преимущества

• Надёжное отсечение участка контура на время ремонта и ревизии.
• Возможность работы с хладагентами, водой, паром и нейтральными газами.
• Пропускная способность Kv 470 м³/ч позволяет подобрать клапан по расходу.
• Маховик или колпак обеспечивают простое управление вручную.
• Конструкция допускает обслуживание затвора и замену уплотнений.

Монтаж и эксплуатация

Монтаж ведут с учётом удобства обслуживания: клапан должен быть доступен для закрытия и замены уплотнений. При установке на холодильном контуре соблюдают требования к чистоте внутренних полостей и сухости сборки. Затяжку соединений выполняют равномерно, без перекоса.

Артикул для заказа — 148B6130. Комплектацию, наличие и сроки поставки уточняйте у менеджера: подберём исполнение под ваш проект и пришлём опросный лист.
