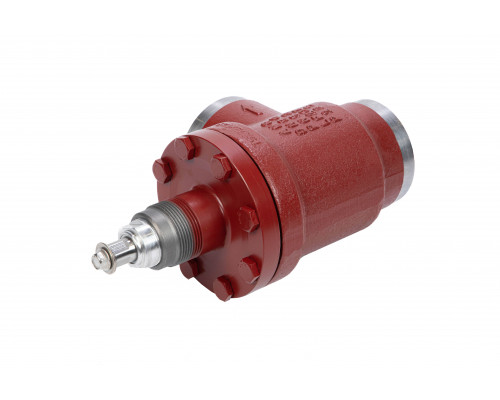

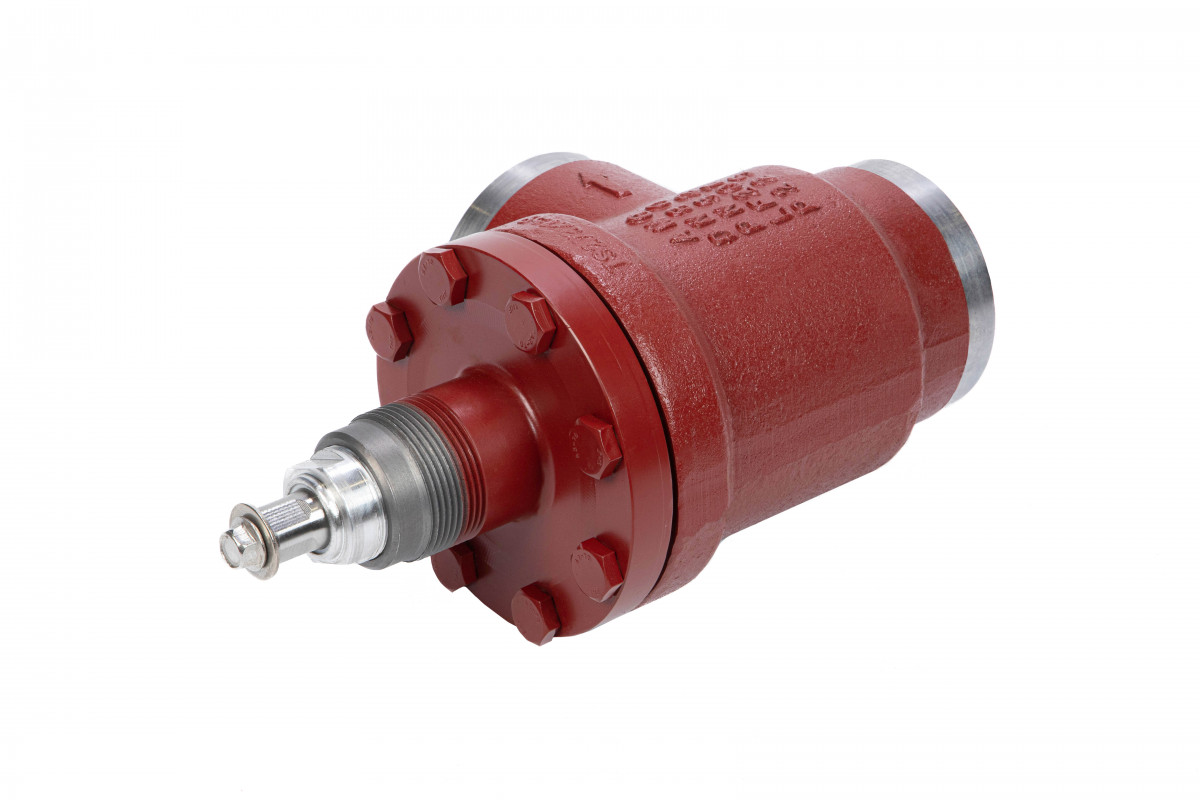

Запорный клапан SVA-S
SVA-S от Danfoss — клапан запорный полнопроходного типа: в открытом положении проход не сужается, поэтому сопротивление потоку минимально. Управление ручное — маховиком, колпаком или ключом.
Назначение и применение
Назначение изделия — ручное перекрытие потока и безопасное отсечение оборудования от контура. Клапан применяют перед фильтрами, насосами, теплообменниками и регулирующей арматурой, чтобы обслуживать узел без опорожнения всей системы. Плотное закрытие исключает перетекание среды на отключённом участке.
Полнопроходное исполнение снижает потери давления и допускает применение клапана на всасывающей линии. Для холодильных схем выбирают исполнения с уплотнениями, стойкими к хладагенту и маслу.
Технические характеристики
- Номинальный диаметр (DN): 125 мм
- Рабочая среда: ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
- Kv: 514 м³/ч
- Присоединение к трубопроводу: 125 A (5") - под сварку встык, ANSI (B 36.10, сортамент 40)
- Температура рабочей среды: -60 … +150 °C
Преимущества
- Исполнение на DN 125 мм с присоединением 125 A (5") — под сварку встык, ANSI (B 36.10, сортамент 40) для разных типов трубопроводов.
- Герметичность по среде гХФУ при температуре -60 … +150 °C.
- Совместимость с фланцевыми, резьбовыми и сварными узлами обвязки.
- Ручное перекрытие потока без дополнительного привода и питания.
- Полнопроходное исполнение даёт минимальное гидравлическое сопротивление.
- Присоединение 125 A (5") — под сварку встык, ANSI (B 36.10, сортамент 40) под сварку, резьбу или фланец.
Монтаж и эксплуатация
Клапан устанавливают так, чтобы направление потока совпадало со стрелкой на корпусе, а доступ к маховику оставался свободным. Сварные и резьбовые соединения выполняют по монтажной инструкции, не передавая нагрузку от трубопровода на корпус. После сборки контур проверяют на герметичность.
Артикул для заказа — 148B6121. Комплектацию, наличие и сроки поставки уточняйте у менеджера: подберём исполнение под ваш проект и пришлём опросный лист.
