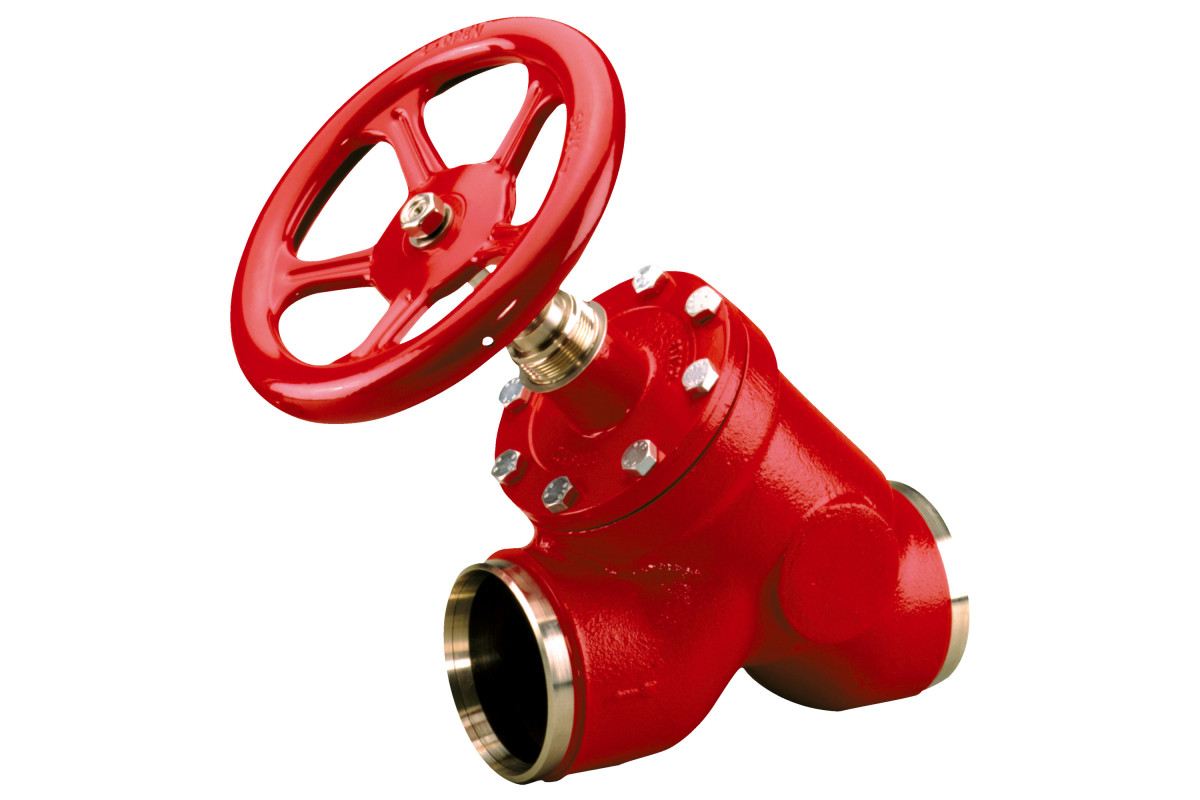

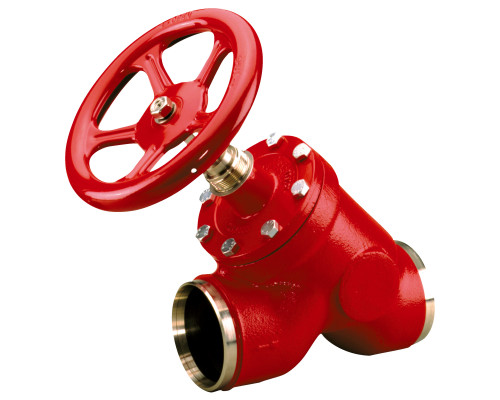

Danfoss 148B6010 — Запорный клапан SVA-S 100 D STR H-WHEEL

Запорный клапан SVA-S

Danfoss SVA-S — запорный клапан с DN 100 мм и присоединением 100 D (4") — под сварку встык, EN 10220 для ручного перекрытия потока на участке трубопровода. Затвор перемещается маховиком или колпаком и фиксируется в крайних положениях.

Назначение и применение

Клапан предназначен для отключения отдельных участков, аппаратов и приборов от трубопроводной системы на время ремонта и технического обслуживания. Его устанавливают на нагнетательных, жидкостных и всасывающих линиях холодильных установок, а также в водяных и паровых контурах.

Полнопроходное исполнение снижает потери давления и допускает применение клапана на всасывающей линии. Для холодильных схем выбирают исполнения с уплотнениями, стойкими к хладагенту и маслу.

Технические характеристики

• Номинальный диаметр (DN): 100 мм
• Рабочая среда: ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
• Kv: 278 м³/ч
• Присоединение к трубопроводу: 100 D (4") - под сварку встык, EN 10220
• Температура рабочей среды: -60 … +150 °C

Преимущества

• Ручное перекрытие потока без дополнительного привода и питания.
• Полнопроходное исполнение даёт минимальное гидравлическое сопротивление.
• Присоединение 100 D (4") — под сварку встык, EN 10220 под сварку, резьбу или фланец.
• Уплотнение штока исключает утечку среды при обслуживании узла.
• Надёжное отсечение участка контура на время ремонта и ревизии.
• Возможность работы с хладагентами, водой, паром и нейтральными газами.

Монтаж и эксплуатация

Монтаж ведут с учётом удобства обслуживания: клапан должен быть доступен для закрытия и замены уплотнений. При установке на холодильном контуре соблюдают требования к чистоте внутренних полостей и сухости сборки. Затяжку соединений выполняют равномерно, без перекоса.

Артикул для заказа — 148B6010. Комплектацию, наличие и сроки поставки уточняйте у менеджера: подберём исполнение под ваш проект и пришлём опросный лист.
