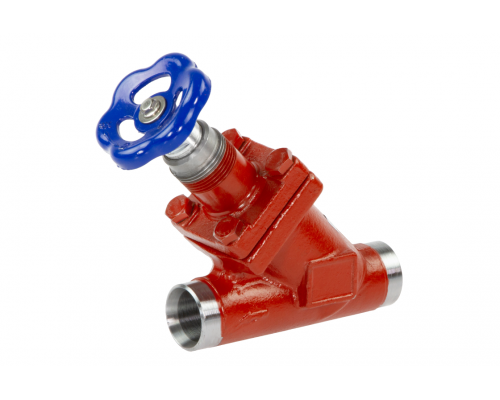

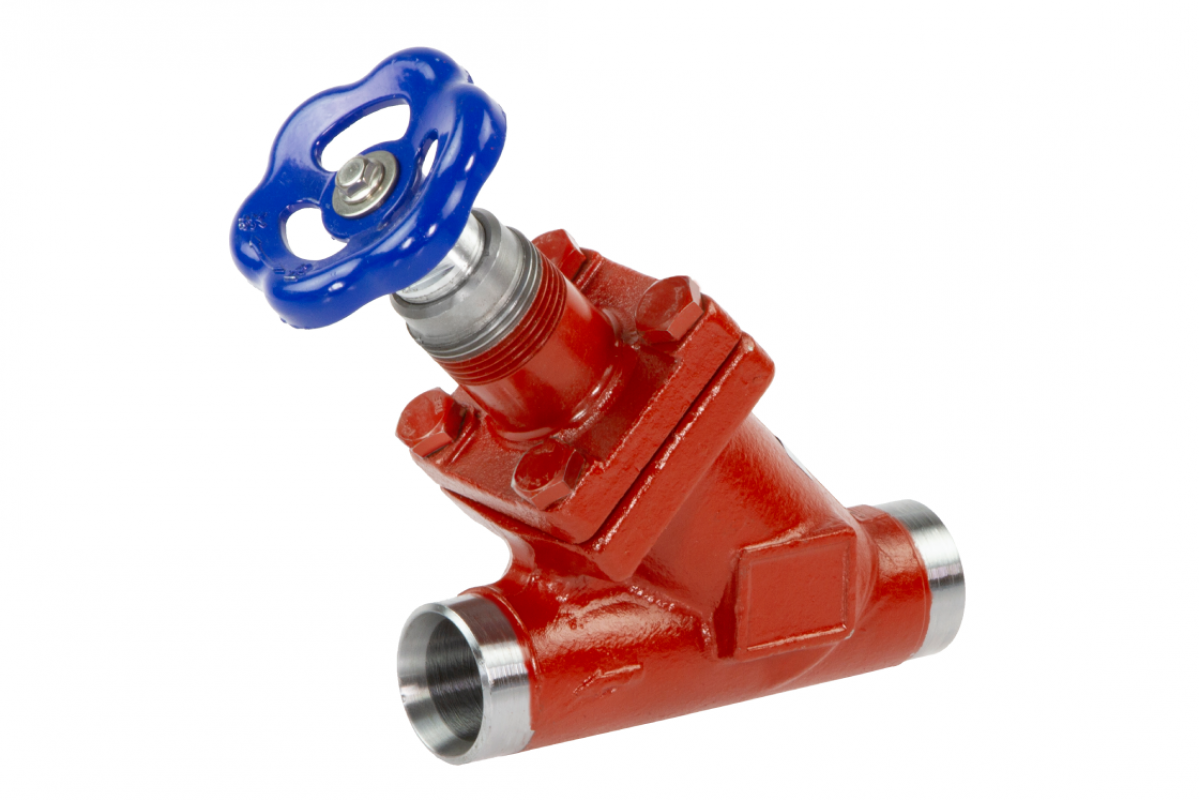

Danfoss 148B5670 — Запорный клапан SVA-L 40 A STR H-WHEEL

Запорный клапан SVA-L

Запорный клапан Danfoss SVA-L служит для отключения участка контура при обслуживании и ремонте. Проходное сечение перекрывается вручную, пропускная способность в открытом положении — Kv 31,6 м³/ч.

Назначение и применение

Назначение изделия — ручное перекрытие потока и безопасное отсечение оборудования от контура. Клапан применяют перед фильтрами, насосами, теплообменниками и регулирующей арматурой, чтобы обслуживать узел без опорожнения всей системы. Плотное закрытие исключает перетекание среды на отключённом участке.

Уплотнение штока и седла подбирают под среду, поэтому клапан применим и в холодильных контурах с хладагентами, и в общепромышленных линиях с водой, паром и нейтральными газами. Направление потока указано стрелкой на корпусе, что упрощает монтаж узла.

Технические характеристики

• Рабочая среда: ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
• Kv: 31,6 м³/ч
• Присоединение к трубопроводу: 40 A (1 1/2") - под сварку встык, ANSI (B 36.10, сортамент 80)
• Температура рабочей среды: -60 … +150 °C

Преимущества

• Надёжное отсечение участка контура на время ремонта и ревизии.
• Возможность работы с хладагентами, водой, паром и нейтральными газами.
• Пропускная способность Kv 31,6 м³/ч позволяет подобрать клапан по расходу.
• Маховик или колпак обеспечивают простое управление вручную.
• Конструкция допускает обслуживание затвора и замену уплотнений.

Монтаж и эксплуатация

Клапан устанавливают так, чтобы направление потока совпадало со стрелкой на корпусе, а доступ к маховику оставался свободным. Сварные и резьбовые соединения выполняют по монтажной инструкции, не передавая нагрузку от трубопровода на корпус. После сборки контур проверяют на герметичность.

Артикул для заказа — 148B5670. Комплектацию, наличие и сроки поставки уточняйте у менеджера: подберём исполнение под ваш проект и пришлём опросный лист.
