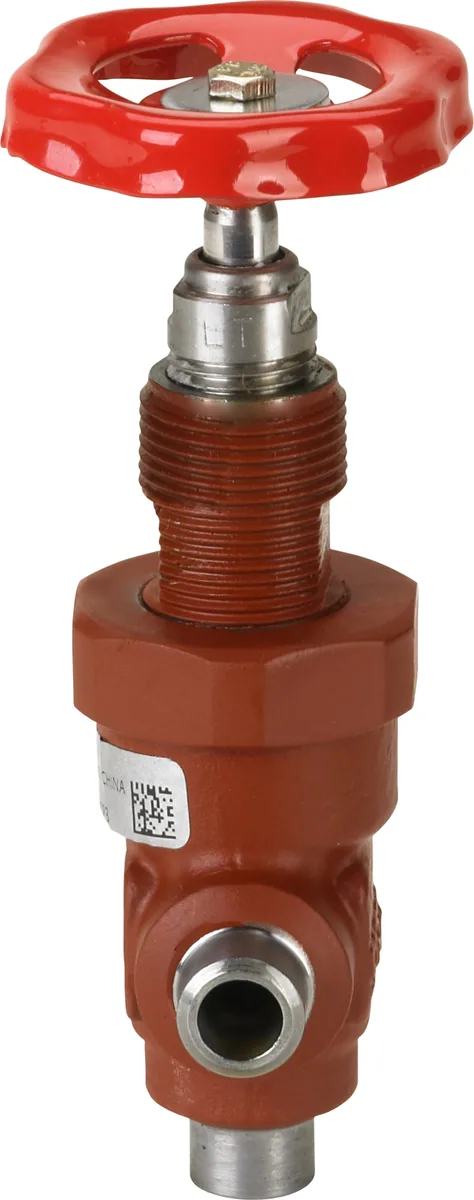

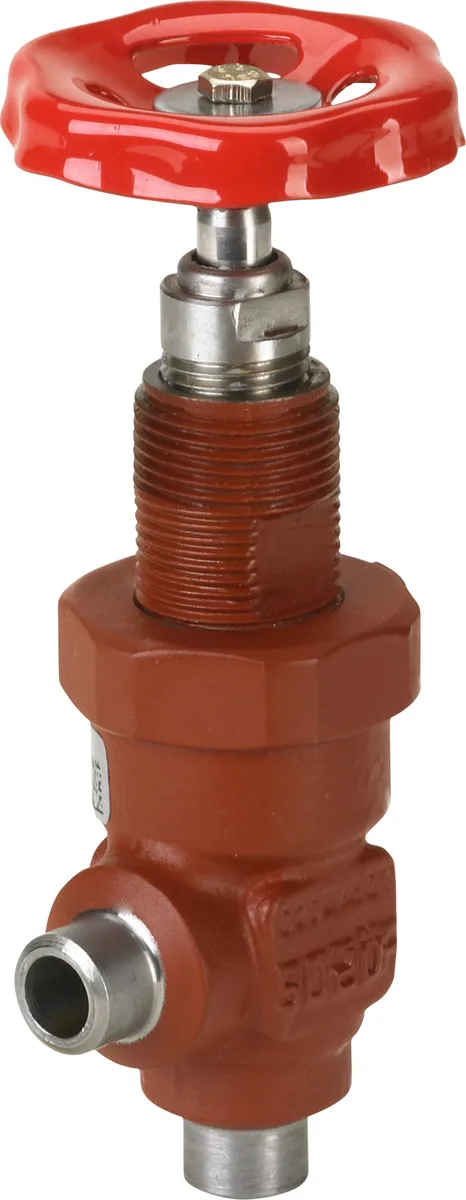

Danfoss 148B5000 — Запорный клапан SVA-S 6 D ANG H-WHEEL

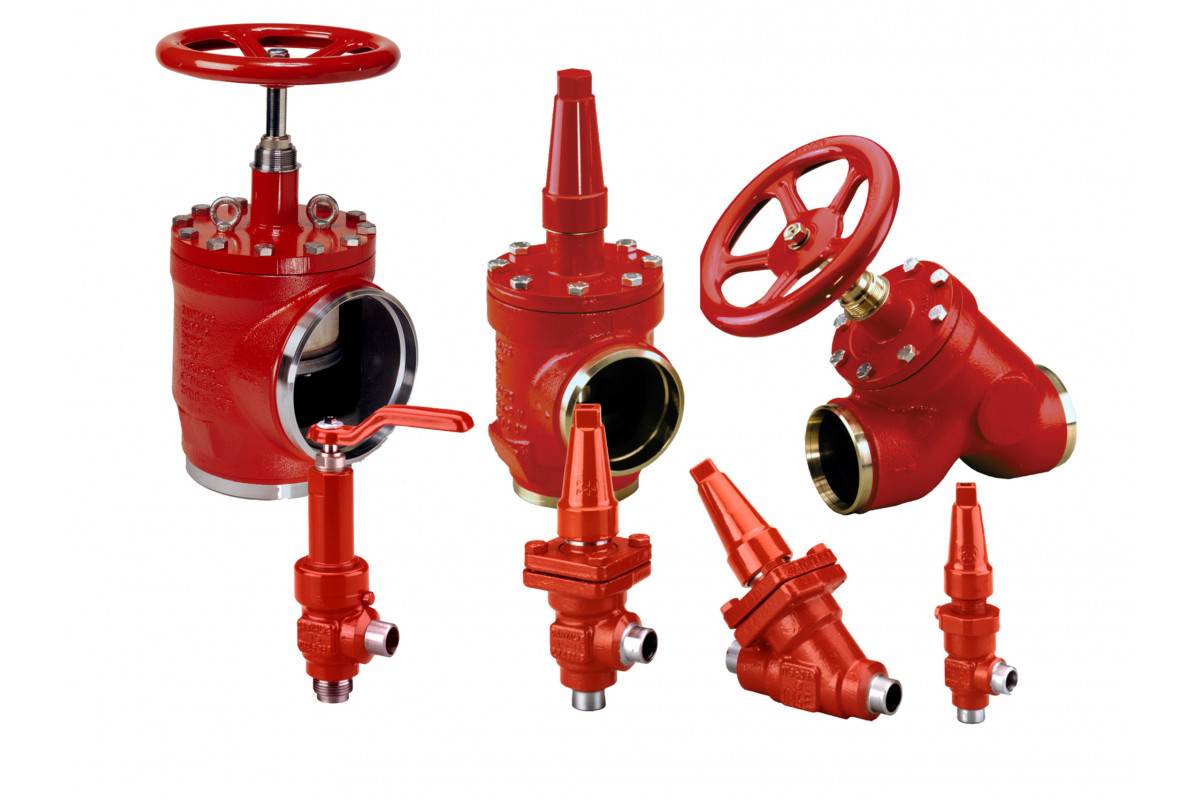

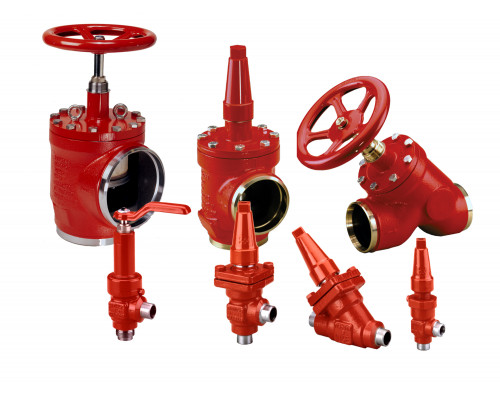

Запорный клапан SVA-S

SVA-S от Danfoss — клапан запорный полнопроходного типа: в открытом положении проход не сужается, поэтому сопротивление потоку минимально. Управление ручное — маховиком, колпаком или ключом.

Назначение и применение

Назначение изделия — ручное перекрытие потока и безопасное отсечение оборудования от контура. Клапан применяют перед фильтрами, насосами, теплообменниками и регулирующей арматурой, чтобы обслуживать узел без опорожнения всей системы. Плотное закрытие исключает перетекание среды на отключённом участке.

Полнопроходное исполнение снижает потери давления и допускает применение клапана на всасывающей линии. Для холодильных схем выбирают исполнения с уплотнениями, стойкими к хладагенту и маслу.

Технические характеристики

• Рабочая среда: ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
• Kv: 2,9 м³/ч

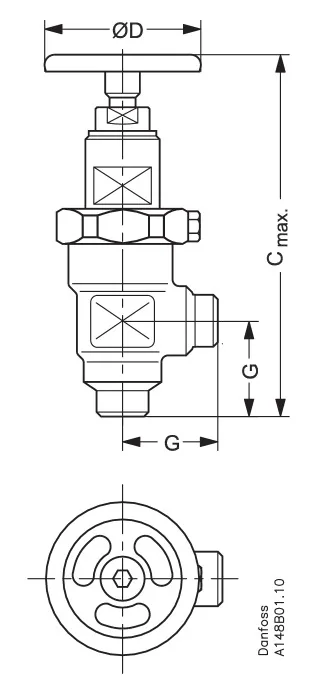

• Присоединение к трубопроводу: 6 D (1/4") - под сварку встык, EN 10220
• Температура рабочей среды: -60 … +150 °C

Преимущества

• Герметичность по среде гХФУ при температуре -60 … +150 °C.
• Совместимость с фланцевыми, резьбовыми и сварными узлами обвязки.
• Ручное перекрытие потока без дополнительного привода и питания.
• Полнопроходное исполнение даёт минимальное гидравлическое сопротивление.
• Присоединение 6 D (1/4") — под сварку встык, EN 10220 под сварку, резьбу или фланец.
• Уплотнение штока исключает утечку среды при обслуживании узла.

Монтаж и эксплуатация

Клапан устанавливают так, чтобы направление потока совпадало со стрелкой на корпусе, а доступ к маховику оставался свободным. Сварные и резьбовые соединения выполняют по монтажной инструкции, не передавая нагрузку от трубопровода на корпус. После сборки контур проверяют на герметичность.

Артикул для заказа — 148B5000. Комплектацию, наличие и сроки поставки уточняйте у менеджера: подберём исполнение под ваш проект и пришлём опросный лист.
