Kv, м^3/ч
3,2Присоединение к трубопроводу
10 G (3/8") - под сварку встык, GOST (8734-75 / 8732-78)Рабочая среда
ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газТемпература рабочей среды, °С
-60 … +150Назначение

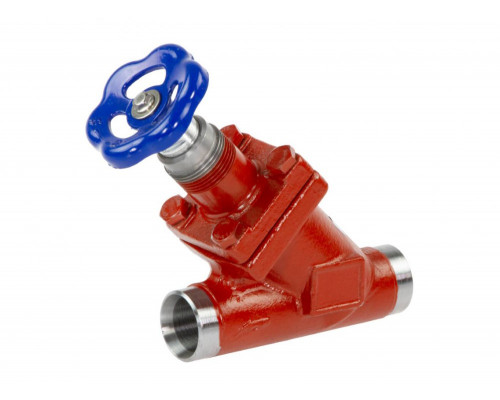

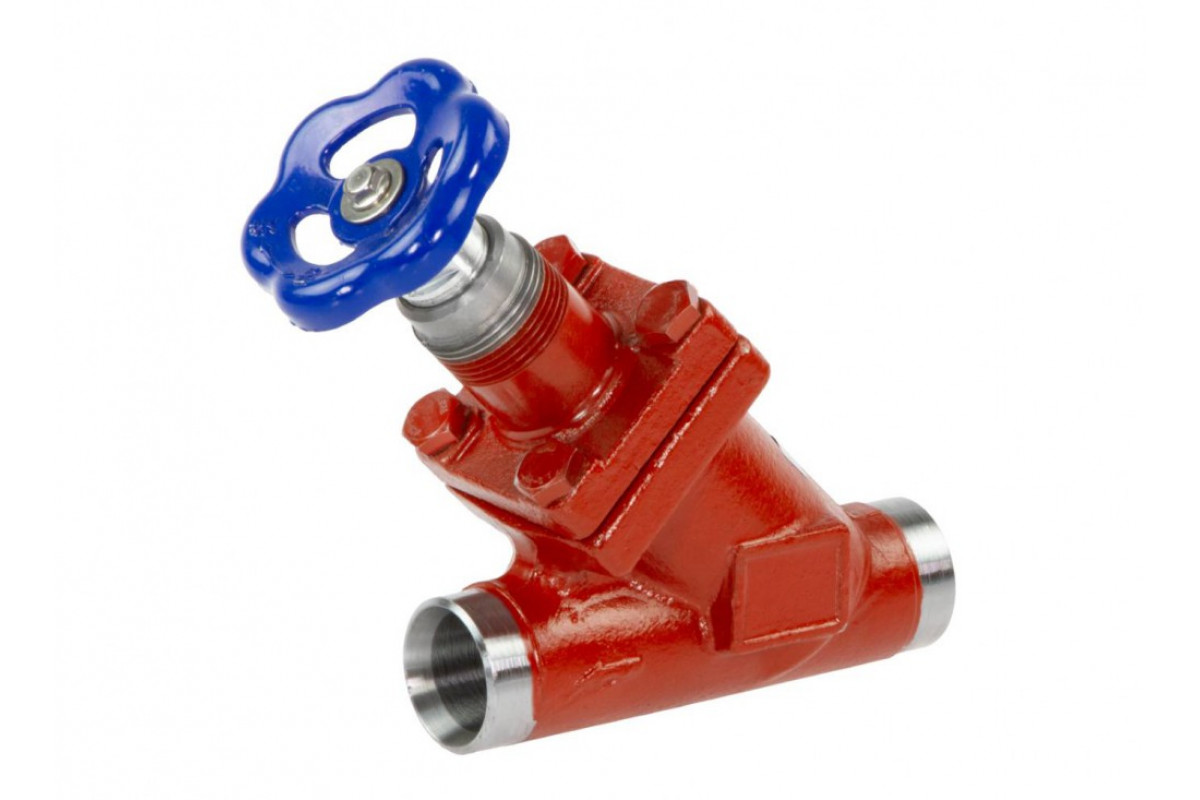

Danfoss 147X5218. Применяется в системах тепло- и водоснабжения, промышленных установках. Полные характеристики в карточке товара.
Характеристики
- Температура рабочей среды, °С: -60 … +150
- Тип присоединения: 10 G (3/8") - под сварку встык, GOST (8734-75 / 8732-78)
- Исполнение: Стальной прямой
- Размер корпуса клапана DN, мм: 10
- ΔH, мм: 60
- Cmax, мм: 145
- Bmax, мм: 160
- Назначение изделия: Назначение изделия2.1 Назначение Клапан запорный тип SVA, {{field:Модификация}} (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу. 2.2 Климатическое исполнение Клапан SVA предназначен для работы во всех макроклиматических районах на суше (О) и на море (ОМ), кроме макроклиматического района с очень холодным климатом (с температурой окружающей среды до минус 60°С). Категории размещения 1 - 9 по ГОСТ 15150. 2.3 Область применения Промышленные холодильные установки Таблица 1. Спецификация материалов №ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-42Крышка клапанаСтальG20Mn5QT, 10213-3 / P285QH+QT, 10222-4 / P275NL, 10028-33Крышка клапана, вкладышСталь11SMn30100874ШпиндельНержавеющая стальX8CrNiS18-9100885КонусСталь11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Кольцевое уплотнениеХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемPTFE12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон19Стопорная гайкаСталь20БолтСталь22Ниппель под сваркуСтальS235JRG21002523ГайкаСталь11SMn301008724Уплотнительное кольцоБезасбестовый материал25Дисковая пружинаСталь
- Комплектность: КомплектностьВ комплект поставки входят: · клапан {{field:Модификация}} · упаковка; · инструкция по инсталляции; · паспорт (предоставляется по запросу в электронной форме); · руководство по эксплуатации (предоставляется по запросу в электронной форме);
- Гарантийные обязательства: Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации. Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.
- Пропускная способность Kvs, м³/ч: 3,2
- Масса не более, кг: 2
Совместимость
Проверьте соответствие по артикулу 147X5218. Уточняйте наличие и сроки у менеджера.
Характеристики
Kv, м^3/ч
3,2
Присоединение к трубопроводу
10 G (3/8") - под сварку встык, GOST (8734-75 / 8732-78)
Рабочая среда
ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Температура рабочей среды, °С
-60 … +150
