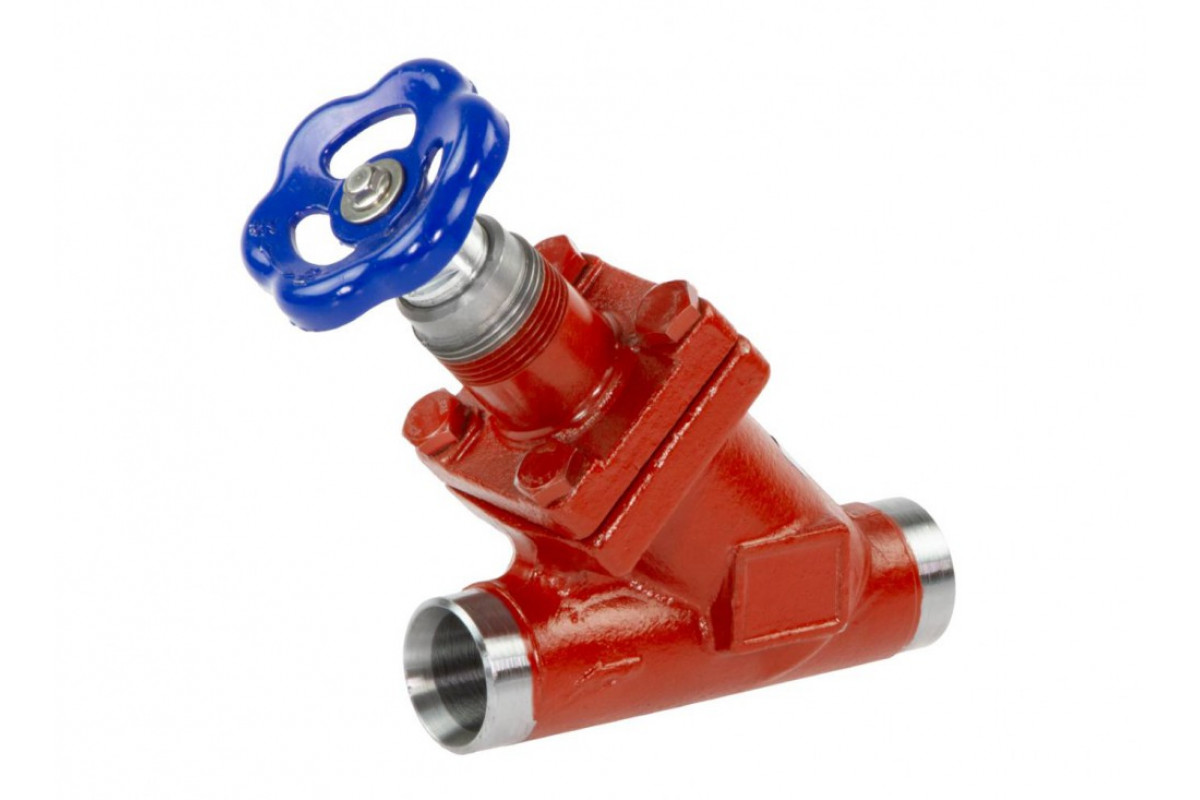

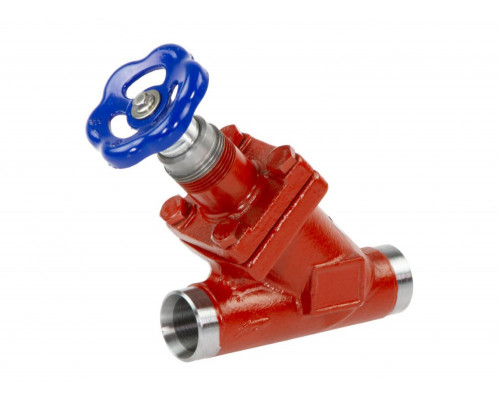

Danfoss 147X5214 — Запорный клапан SVA-S 100 G ANG H-WHEEL

Назначение

Danfoss 147X5214. Применяется в системах тепло- и водоснабжения, промышленных установках. Полные характеристики в карточке товара.

Характеристики

• Температура рабочей среды, °С: -60 … +150
• Тип присоединения: 100 G (4") - под сварку встык, GOST (8734-75 / 8732-78)
• Исполнение: Угловой
• ØD2, мм: 58
• k, мм: 90
• ØD1, мм: 250
• ΔH, мм: 156
• Cmax2, мм: 437
• Cmax1, мм: 432
• Назначение изделия: Назначение изделия2.1 Назначение Клапан запорный тип SVA, {{field:Модификация}} (далее- клапан SVA) - запорный клапан со стандартным штоком, удовлетворяющие всем требованиям, предъявляемым к запорному оборудованию промышленных холодильных установок. Клапаны SVA предназначены для полного перекрытия потока рабочей среды, движущейся по трубопроводу. 2.2 Климатическое исполнение Изделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150. 2.3 Область применения Промышленные холодильные установки 2.4 Конструкция клапана Таблица 1. Спецификация материалов №ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3Нержавеющая сталь (SVA-S SS)GX5CrNi19-10EN10213-43Верхняя крышкаСтальSVA 80: G20Mn5QTSVA 100: P285QH+QTSVA 125: P285QH+QTSVA 150: P285QH+QTНержавеющая сталь (SVA-S SS)GX5CrNiMo19-11-2EN10213-44ШпиндельНержавеющая стальX8CrNiS18-9100885Конус Уплотнение конусаСталь Тефлон PTFE11SMn30100878СальникНержавеющая стальX8CrNiS18-9100889Уплотнительная шайбаАлюминий10Уплотнительное кольцоХлоропрен (неопрен)11Тефлоновое кольцо с пружинным поджатиемТефлон PTFE12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14МаховикСталь17КолпачокАлюминий18Прокладка для колпачкаНейлон (PA 6)19Седло обратной посадкиТефлон PTFE20Маркировочное кольцоНержавеющая сталь22Дисковая пружинаСталь
• Комплектность: КомплектностьВ комплект поставки входят: · клапан {{field:Модификация}} · упаковка; · инструкция по инсталляции; · паспорт (предоставляется по запросу в электронной форме); · руководство по эксплуатации (предоставляется по запросу в электронной форме);
• Гарантийные обязательства: Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана SVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации. Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы клапана SVA при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.

Совместимость

Проверьте соответствие по артикулу 147X5214. Уточняйте наличие и сроки у менеджера.
