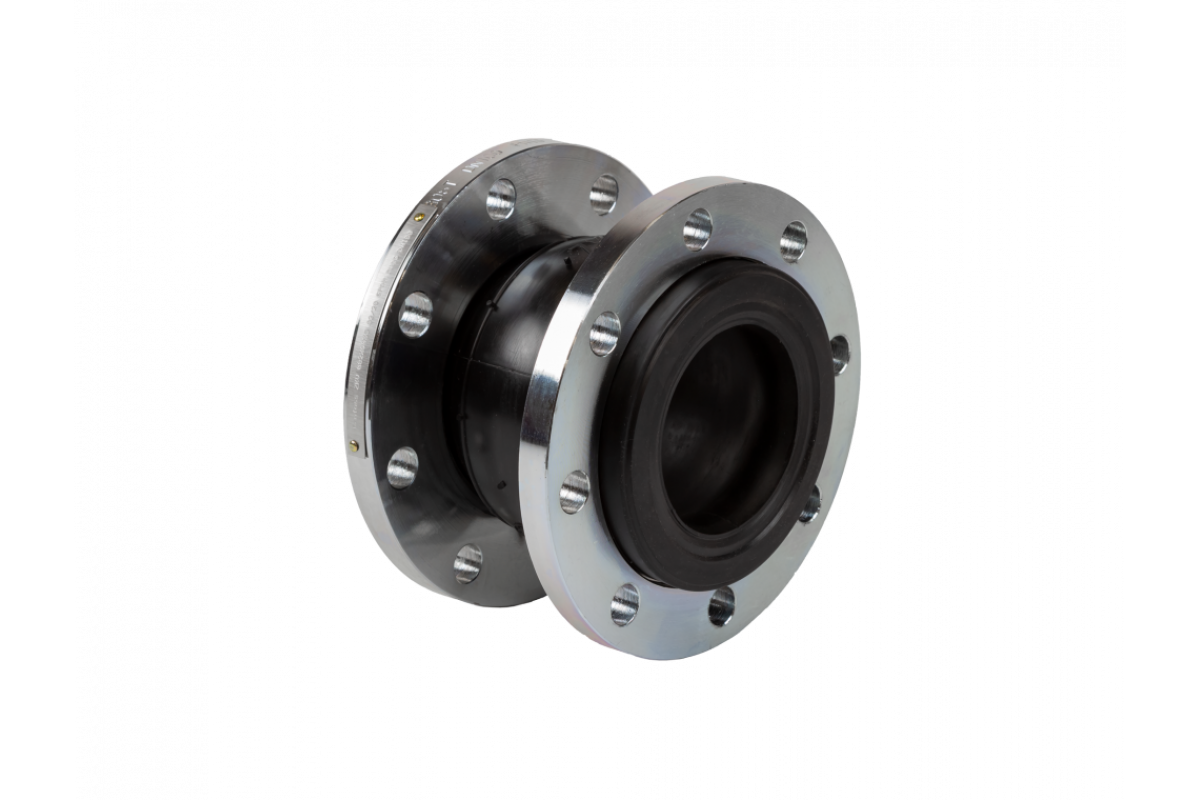

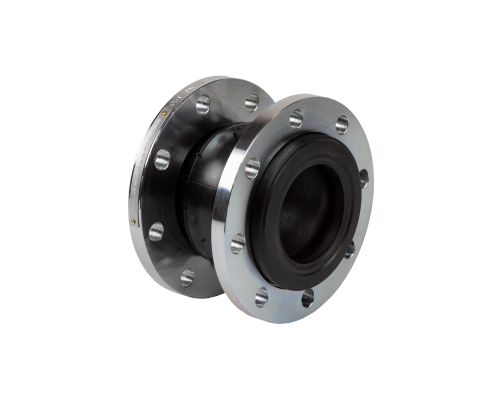

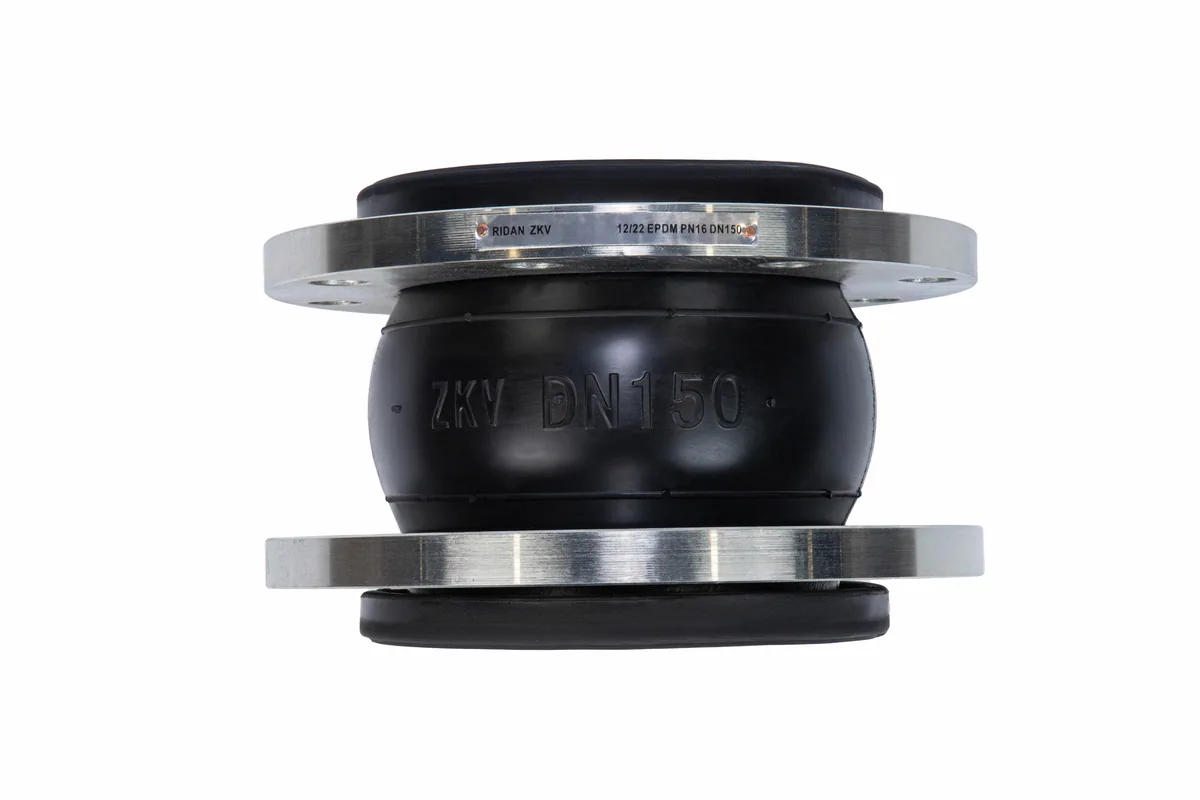

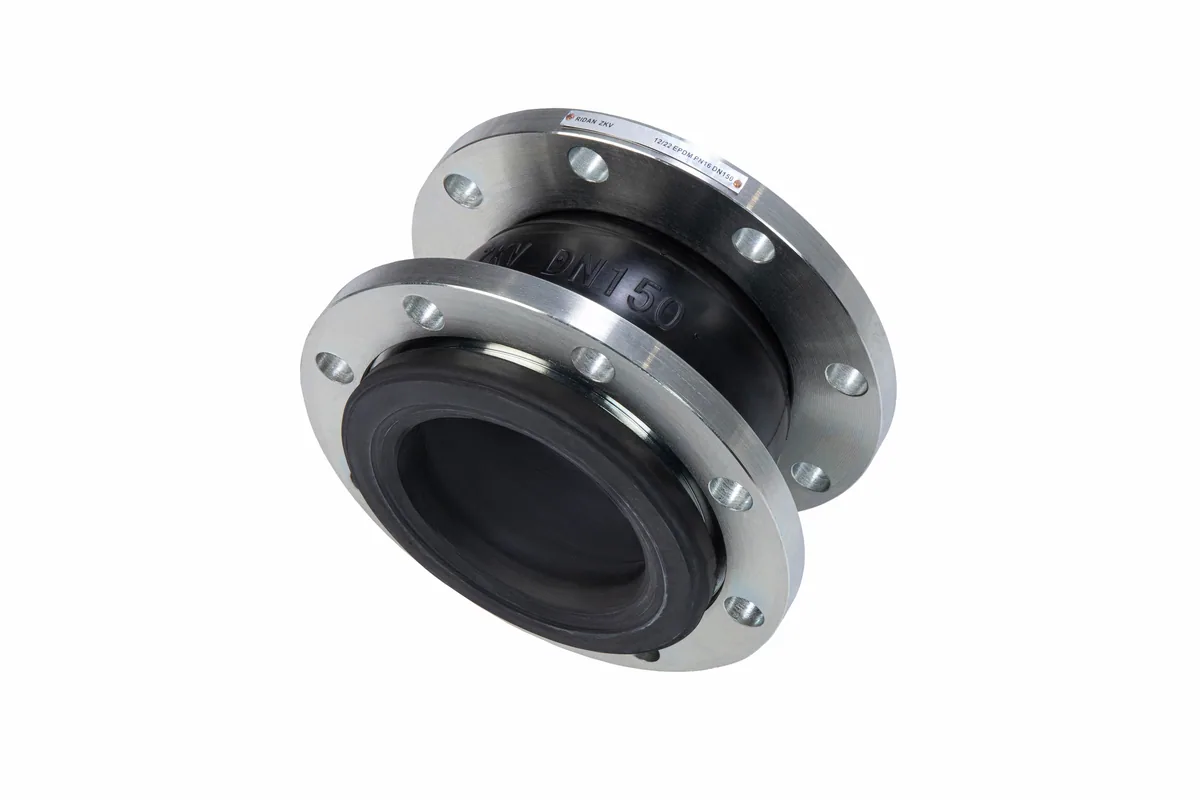

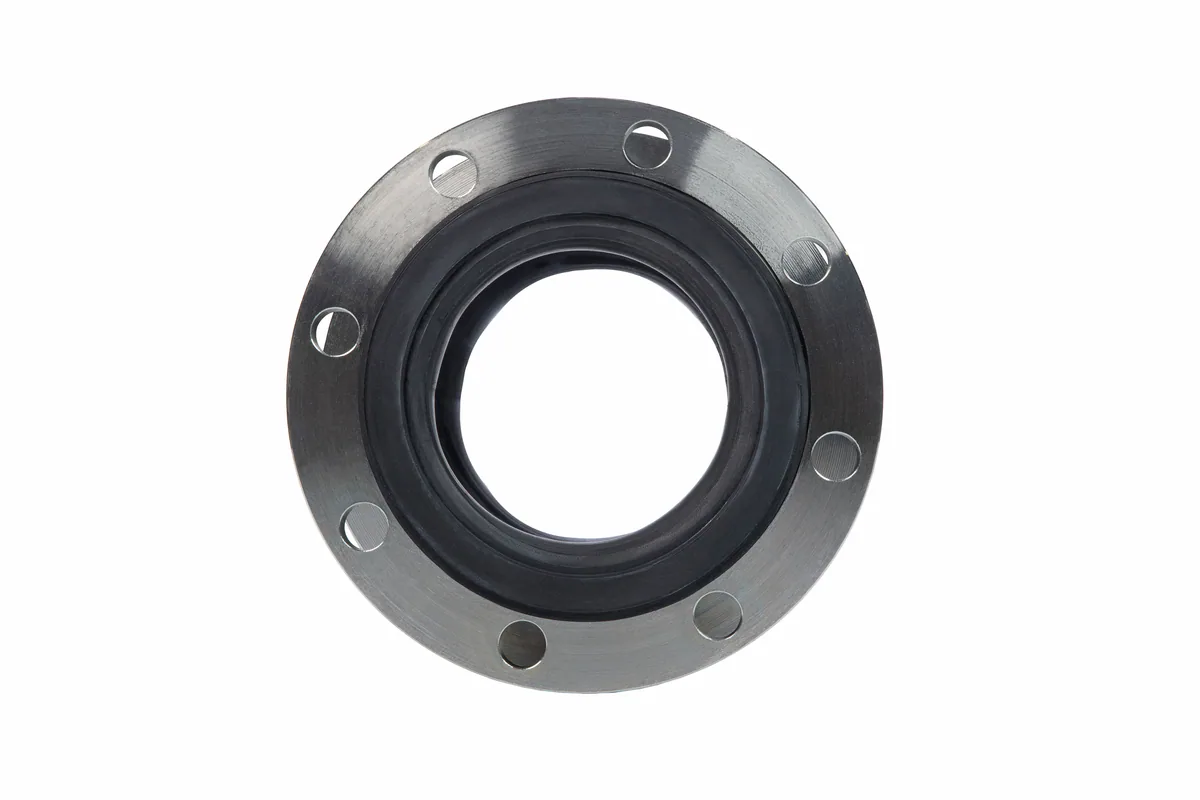

Гибкая вставка (вибровставка) 082X9047R
Гибкая вставка 082X9047R предназначена для гашения вибрации и шума, передаваемых от насосного и холодильного оборудования на трубопровод. Эластичный элемент также компенсирует небольшие смещения и перекосы соединённых участков. Присоединение — фланцевое, номинальный диаметр — 250 мм.
Назначение и применение
Назначение вставки — снижение вибрации и шума, передаваемых по трубопроводу от насосов, чиллеров и другого оборудования. Дополнительно изделие компенсирует температурные и монтажные смещения трубопровода, снижая напряжения в соединениях. Установка вставки снижает уровень шума в помещениях, прилегающих к машинному отделению.
Изделие работает при давлении до 16 бар и температуре среды до от -20 до +100 °C, допуская ограниченные перемещения в осевом и поперечном направлениях. Вставка не предназначена для восприятия усилий от веса трубопровода, поэтому участок закрепляют на опорах. При монтаже не допускается натяжение эластичного элемента и передача на него веса трубопровода.
Технические характеристики
- Номинальный диаметр (DN): 250 мм
- Рабочая среда: вода, горячая вода, питьевая вода, гликолевые растворы до 50%(жидкости группы 1 и 2 согласно ТР ТС 032/2013).
- Номинальное давление (PN): 16 бар
- Присоединение к трубопроводу: Фланцевое
- Температура рабочей среды: от -20 до +100 °C
Преимущества
- Вставка гасит вибрацию и структурный шум, передаваемые от оборудования.
- Эластичный элемент компенсирует смещения и несоосность соединений.
- Присоединение фланцевое совместимо со стандартной трубопроводной обвязкой.
- Установка снижает динамические нагрузки на опоры и арматуру.
- Материал элемента подбирается под рабочую среду и температуру.
Монтаж и эксплуатация
Перед монтажом проверяют состояние эластичного элемента и целостность фланцев, а также соответствие типоразмера диаметру трубопровода. После установки узел заполняют и проверяют на герметичность, при эксплуатации контролируют отсутствие трещин и деформаций.
Артикул для заказа — 082X9047R. Комплектацию, наличие и сроки поставки уточняйте у менеджера: подберём исполнение под ваш проект и пришлём опросный лист.
