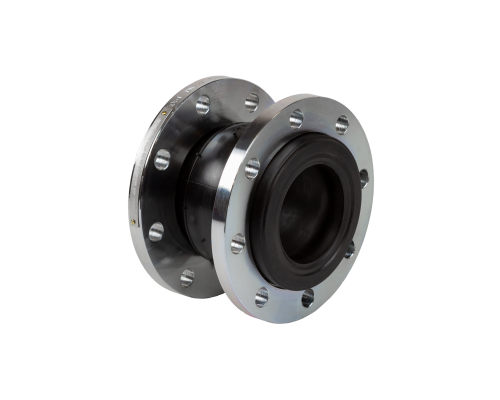

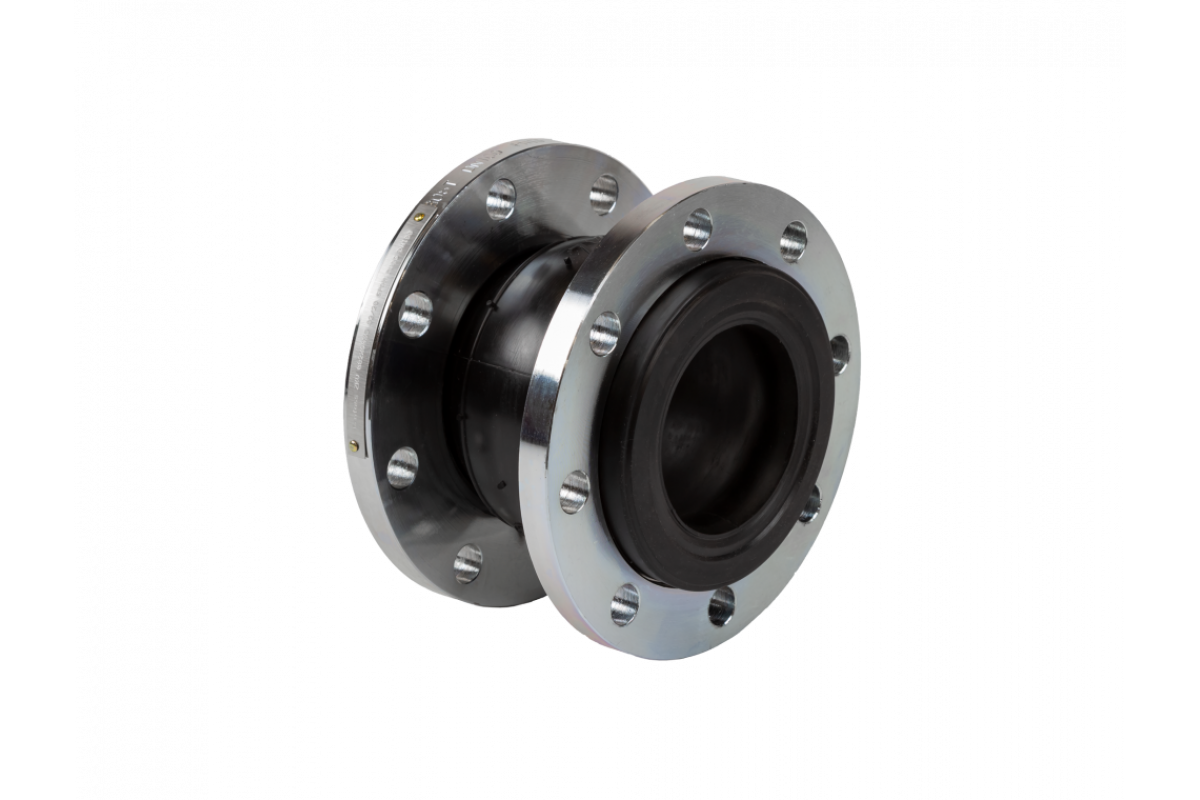

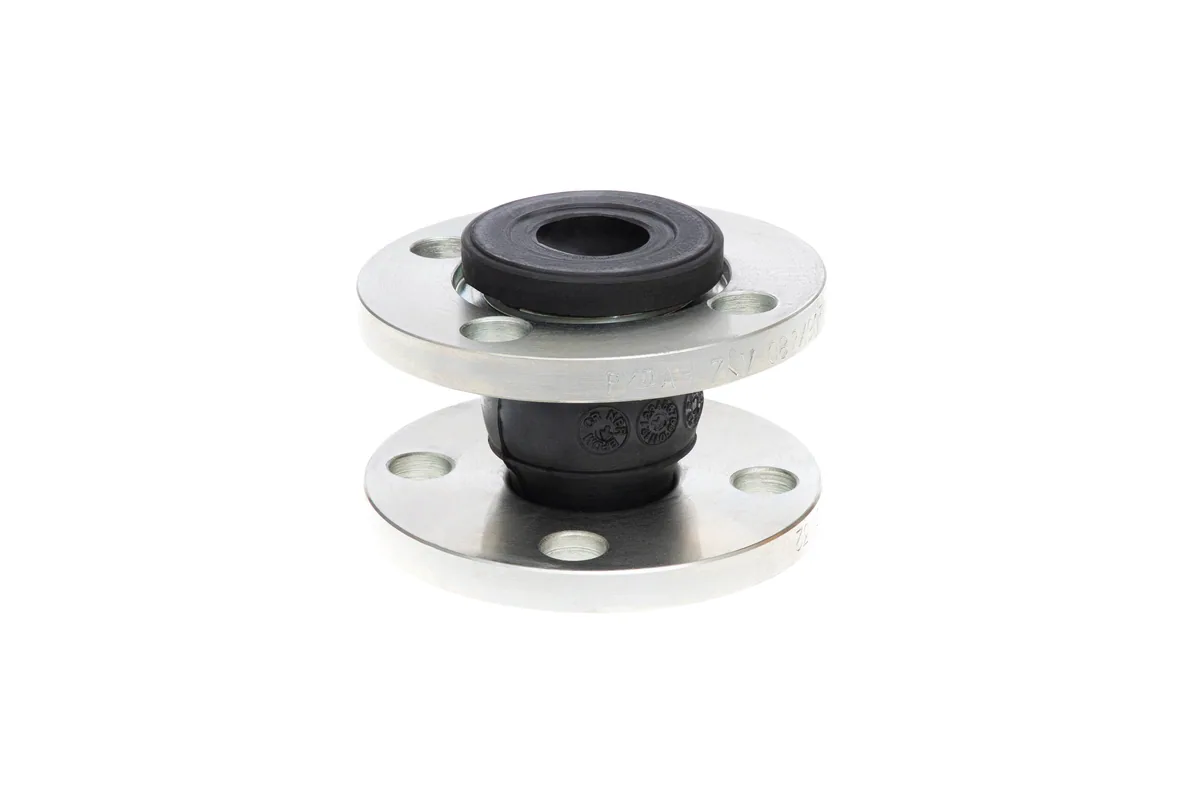

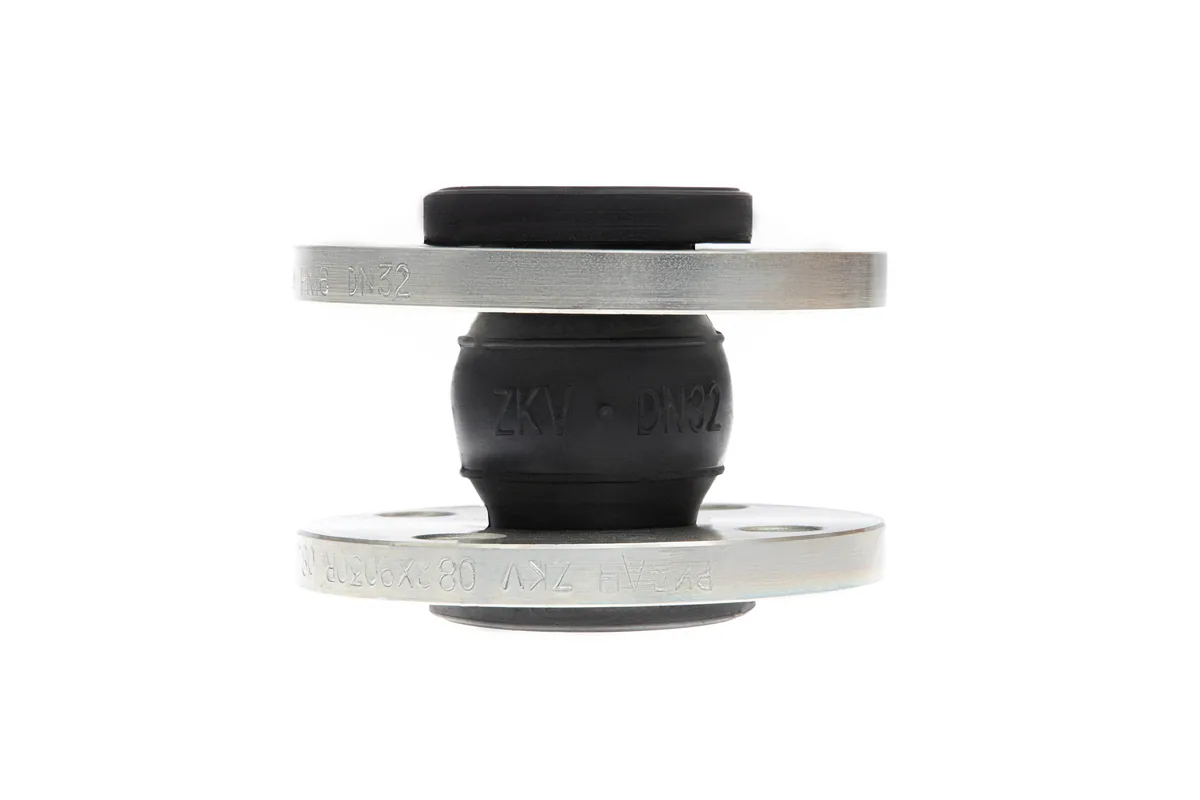

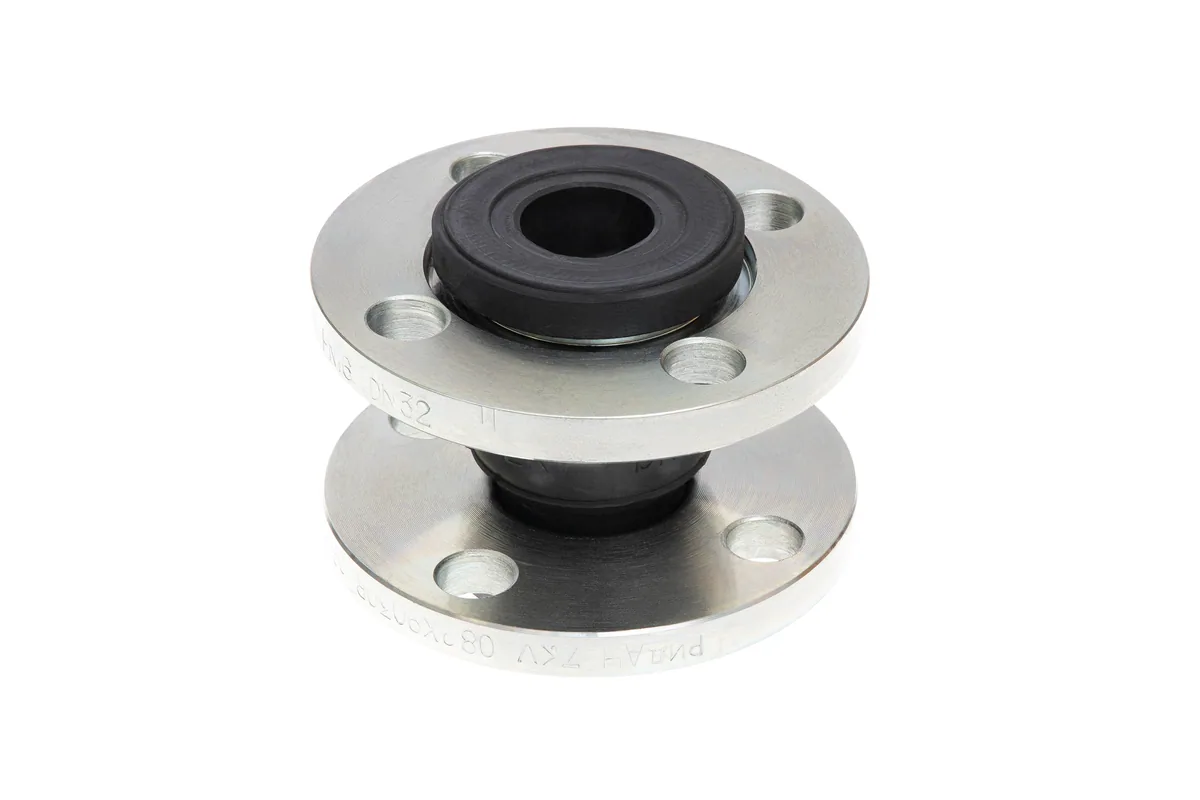

Гибкая вставка (вибровставка) 082X9030R
Изделие 082X9030R представляет собой гибкую вставку с фланцевыми или резьбовыми присоединениями, устанавливаемую на всасывающем или нагнетательном трубопроводе. Конструкция снижает вибрационные нагрузки на опоры и арматуру и компенсирует неточности сборки узла.
Назначение и применение
Назначение вставки — снижение вибрации и шума, передаваемых по трубопроводу от насосов, чиллеров и другого оборудования. Дополнительно изделие компенсирует температурные и монтажные смещения трубопровода, снижая напряжения в соединениях. Установка вставки снижает уровень шума в помещениях, прилегающих к машинному отделению.
Область применения — узлы ввода, насосные группы, тепловые пункты, системы кондиционирования и холодоснабжения. Установка вставки на входе и выходе оборудования снижает передачу вибрации на трубопровод и строительные конструкции. Типоразмер вставки подбирается по диаметру трубопровода и допустимой величине перемещения.
Технические характеристики
- Номинальный диаметр (DN): 32 мм
- Рабочая среда: вода, горячая вода, питьевая вода, гликолевые растворы до 50% (жидкости группы 1 и 2 согласно ТР ТС 032/2013).
- Номинальное давление (PN): 16 бар
- Присоединение к трубопроводу: Фланцевое
- Температура рабочей среды: от -20 до +100 °C
Преимущества
- Вставка разрывает путь распространения вибрации по трубопроводу.
- Устройство компенсирует неточности сборки и температурные смещения.
- Эластичный элемент сохраняет свойства в воде и растворах гликоля.
- Исполнение с фланцами упрощает установку в узлы насосных групп.
- Обслуживание сводится к осмотру состояния элемента и крепежа.
Монтаж и эксплуатация
Перед монтажом проверяют состояние эластичного элемента и целостность фланцев, а также соответствие типоразмера диаметру трубопровода. После установки узел заполняют и проверяют на герметичность, при эксплуатации контролируют отсутствие трещин и деформаций.
Артикул для заказа — 082X9030R. Комплектацию, наличие и сроки поставки уточняйте у менеджера: подберём исполнение под ваш проект и пришлём опросный лист.
