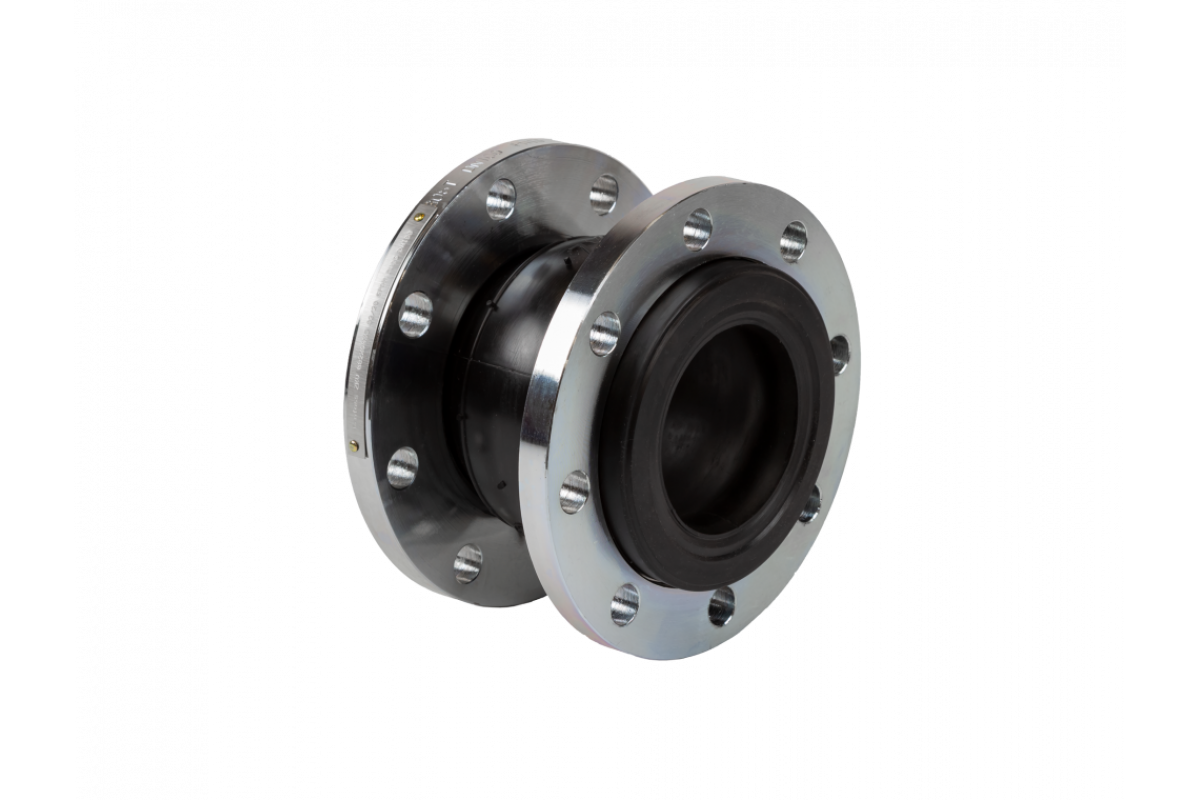

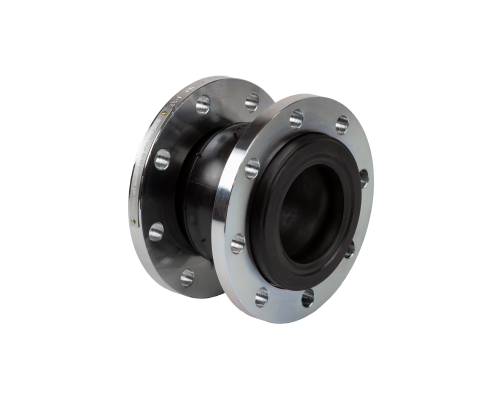

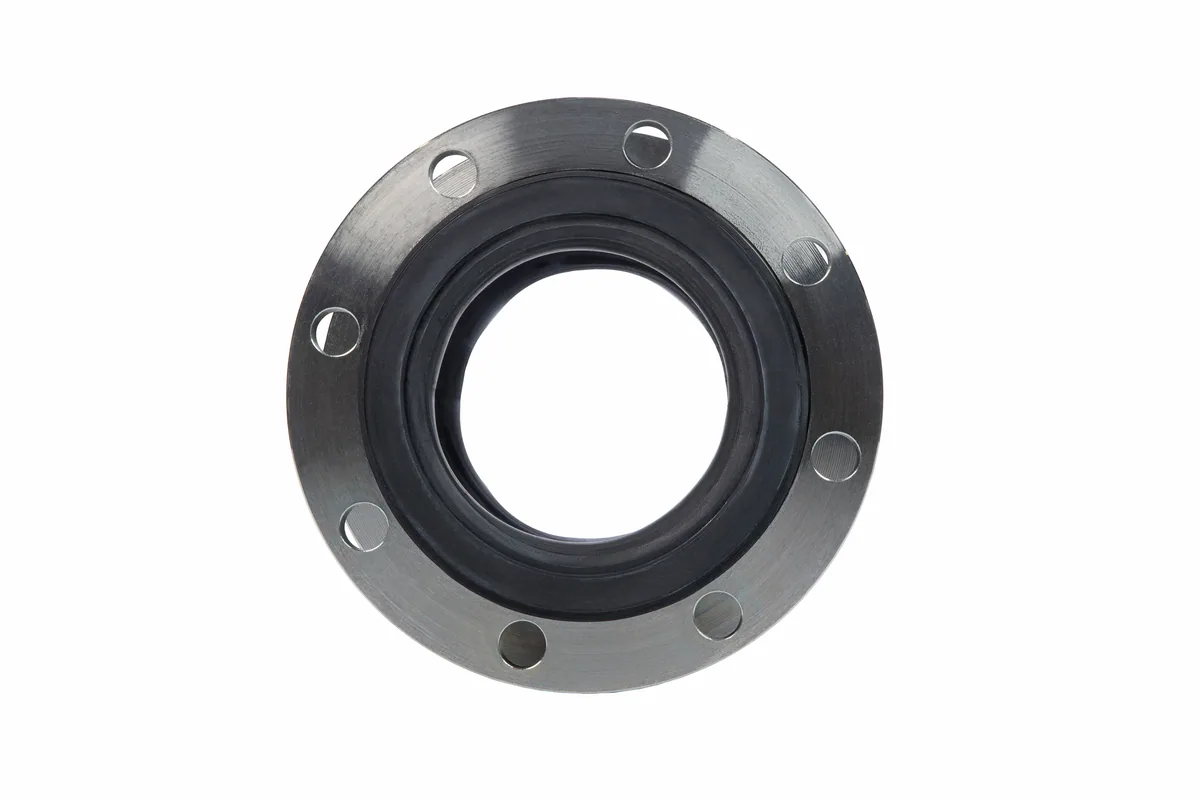

Гибкая вставка (вибровставка) 082X9052
Гибкая вставка 082X9052 предназначена для гашения вибрации и шума, передаваемых от насосного и холодильного оборудования на трубопровод. Эластичный элемент также компенсирует небольшие смещения и перекосы соединённых участков. Присоединение — фланцевое, номинальный диаметр — 500 мм.
Назначение и применение
Вставка применяется в системах отопления, водоснабжения и холодоснабжения на участках подключения насосного и теплообменного оборудования. Она также используется для компенсации несоосности фланцев при монтаже узлов. Изделие применяется и при замене оборудования, когда требуется сохранить гибкость соединения трубопроводов.
Изделие работает при давлении до 16 бар и температуре среды до от -20 до +100 °C, допуская ограниченные перемещения в осевом и поперечном направлениях. Вставка не предназначена для восприятия усилий от веса трубопровода, поэтому участок закрепляют на опорах. При монтаже не допускается натяжение эластичного элемента и передача на него веса трубопровода.
Технические характеристики
- Номинальный диаметр (DN): 500 мм
- Рабочая среда: вода, горячая вода, питьевая вода, гликолевые растворы до 50%
- Номинальное давление (PN): 16 бар
- Присоединение к трубопроводу: Фланцевое
- Температура рабочей среды: от -20 до +100 °C
Преимущества
- Вставка гасит вибрацию и структурный шум, передаваемые от оборудования.
- Эластичный элемент компенсирует смещения и несоосность соединений.
- Присоединение фланцевое совместимо со стандартной трубопроводной обвязкой.
- Установка снижает динамические нагрузки на опоры и арматуру.
- Материал элемента подбирается под рабочую среду и температуру.
Монтаж и эксплуатация
Вставку устанавливают непосредственно у патрубков оборудования, обеспечивая свободное перемещение элемента без натяжения и перекоса. Болты фланцевых соединений затягивают равномерно, а трубопровод закрепляют на опорах так, чтобы вес участка не передавался на вставку.
Артикул для заказа — 082X9052. Комплектацию, наличие и сроки поставки уточняйте у менеджера: подберём исполнение под ваш проект и пришлём опросный лист.
