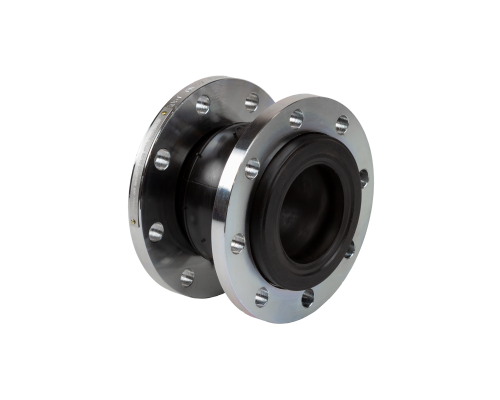

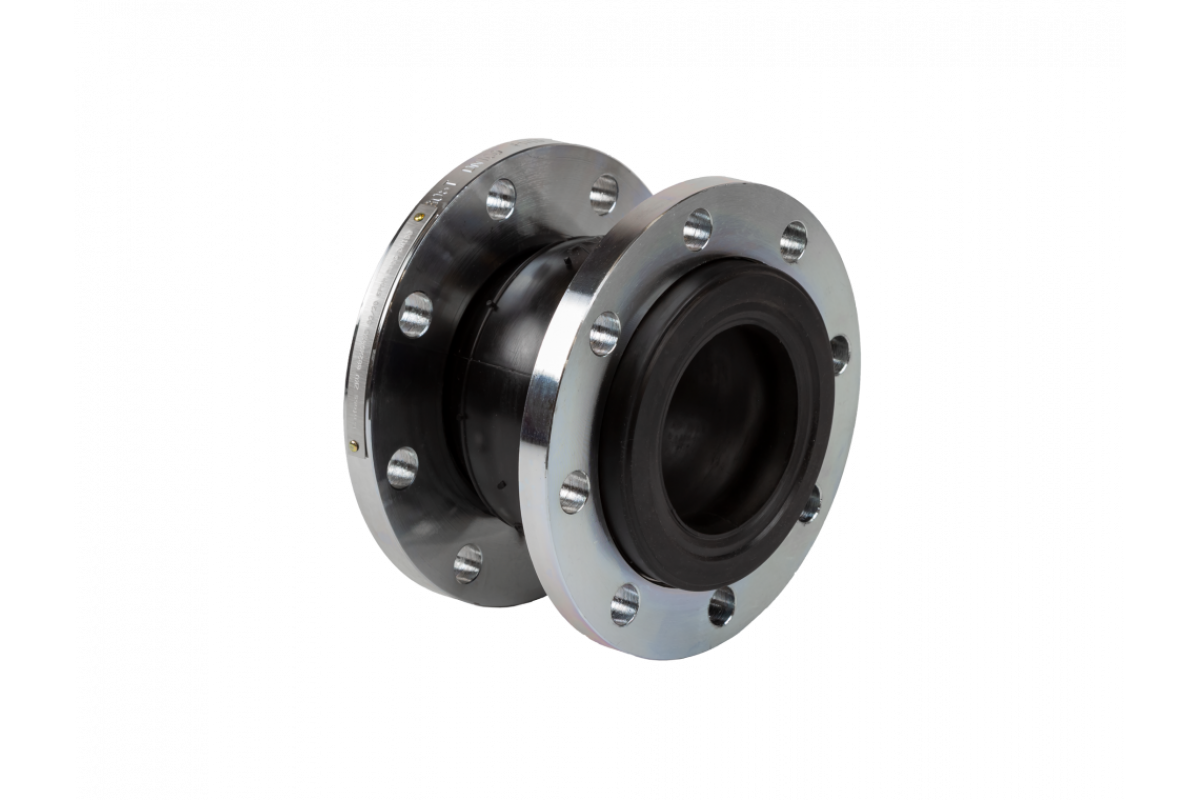

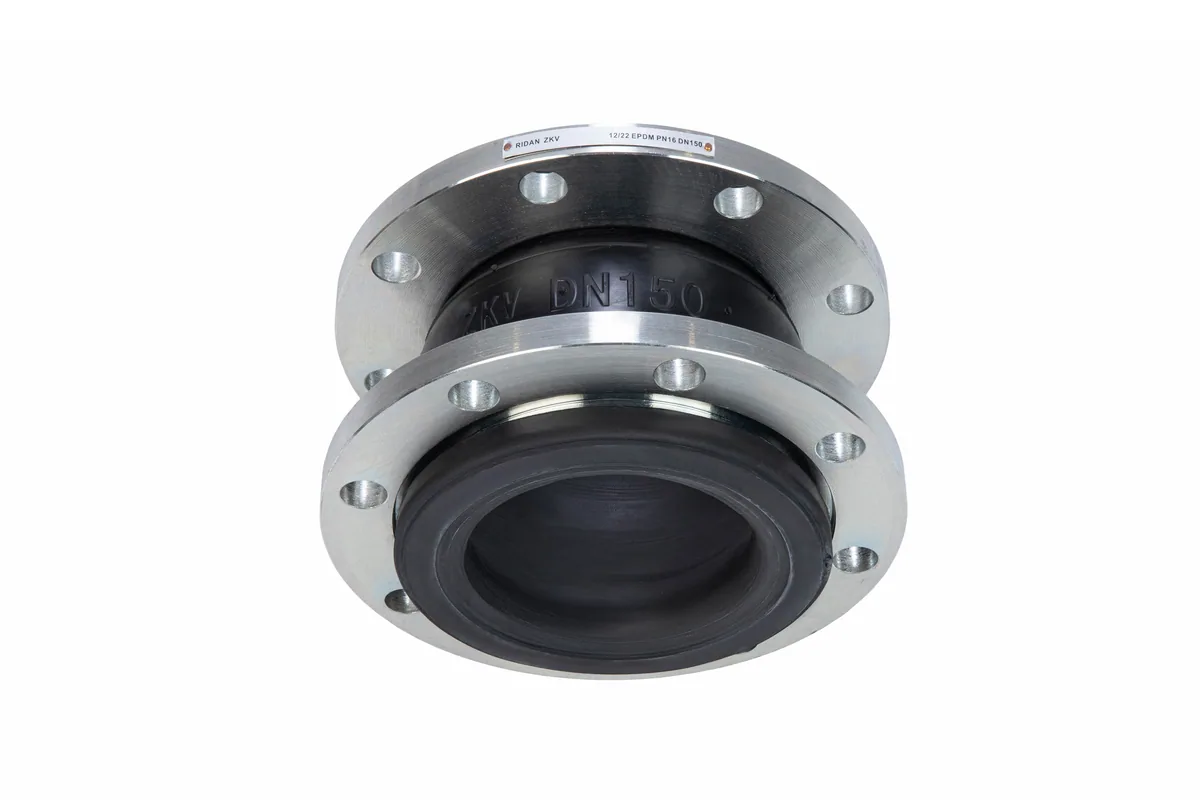

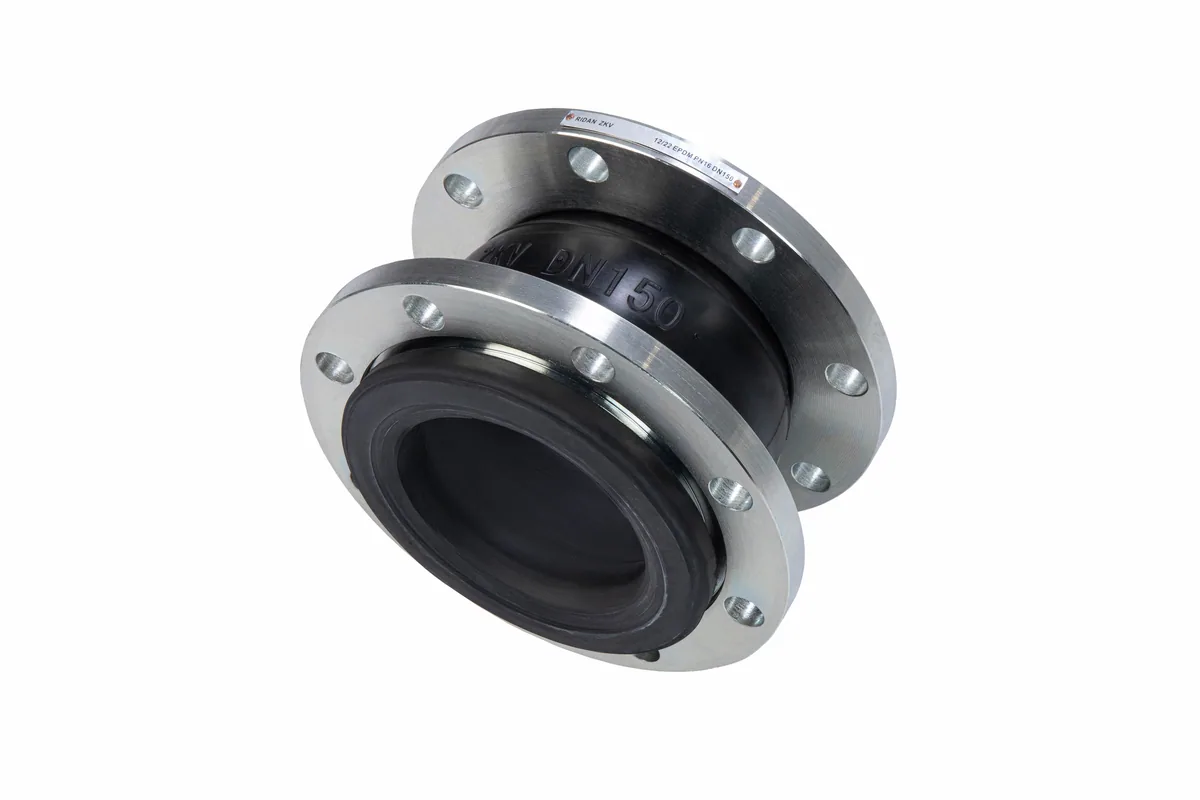

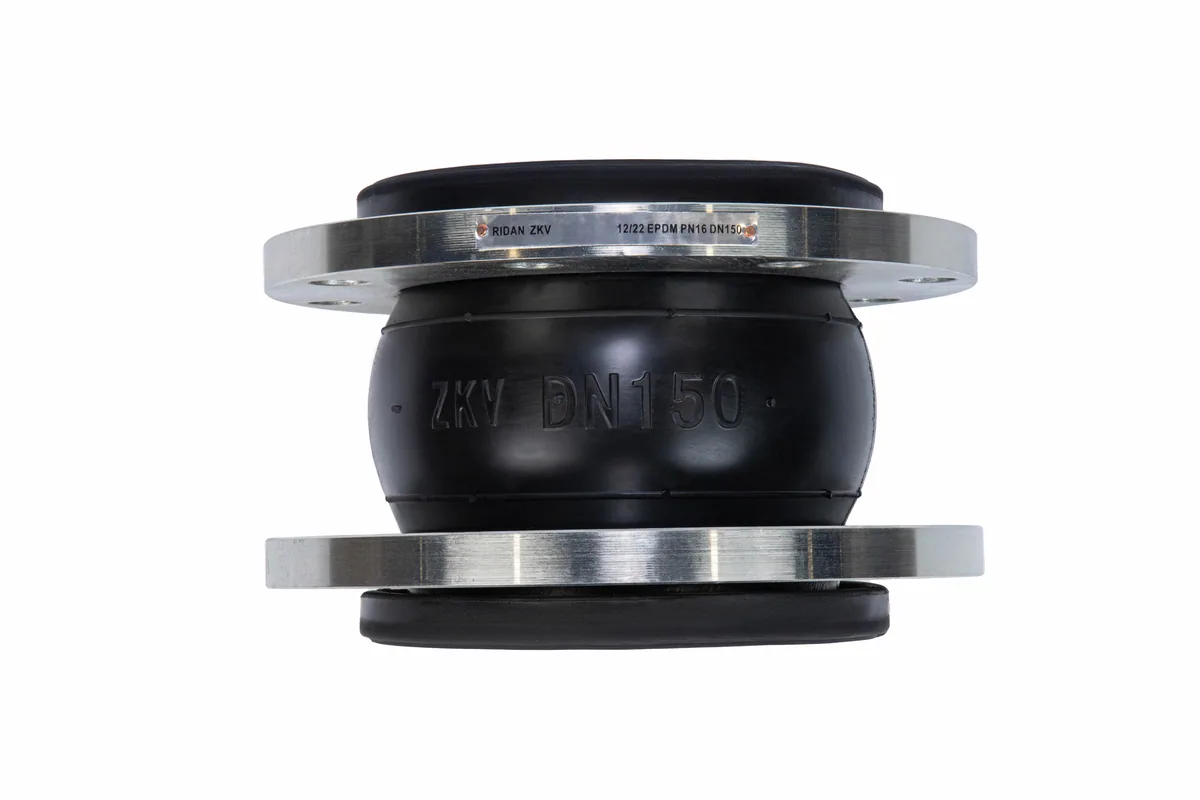

Гибкая вставка (вибровставка) 082X9042
Изделие 082X9042 представляет собой гибкую вставку с фланцевыми или резьбовыми присоединениями, устанавливаемую на всасывающем или нагнетательном трубопроводе. Конструкция снижает вибрационные нагрузки на опоры и арматуру и компенсирует неточности сборки узла.
Назначение и применение
Вставка применяется в системах отопления, водоснабжения и холодоснабжения на участках подключения насосного и теплообменного оборудования. Она также используется для компенсации несоосности фланцев при монтаже узлов. Изделие применяется и при замене оборудования, когда требуется сохранить гибкость соединения трубопроводов.
Область применения — узлы ввода, насосные группы, тепловые пункты, системы кондиционирования и холодоснабжения. Установка вставки на входе и выходе оборудования снижает передачу вибрации на трубопровод и строительные конструкции. Типоразмер вставки подбирается по диаметру трубопровода и допустимой величине перемещения.
Технические характеристики
- Номинальный диаметр (DN): 400 мм
- Рабочая среда: вода, горячая вода, питьевая вода, гликолевые растворы до 50%
- Номинальное давление (PN): 10 бар
- Присоединение к трубопроводу: Фланцевое
- Температура рабочей среды: от -20 до +100 °C
Преимущества
- Вставка разрывает путь распространения вибрации по трубопроводу.
- Устройство компенсирует неточности сборки и температурные смещения.
- Эластичный элемент сохраняет свойства в воде и растворах гликоля.
- Исполнение с фланцами упрощает установку в узлы насосных групп.
- Обслуживание сводится к осмотру состояния элемента и крепежа.
Монтаж и эксплуатация
Вставку устанавливают непосредственно у патрубков оборудования, обеспечивая свободное перемещение элемента без натяжения и перекоса. Болты фланцевых соединений затягивают равномерно, а трубопровод закрепляют на опорах так, чтобы вес участка не передавался на вставку.
Артикул для заказа — 082X9042. Комплектацию, наличие и сроки поставки уточняйте у менеджера: подберём исполнение под ваш проект и пришлём опросный лист.
