Дисковый поворотный затвор GGG40

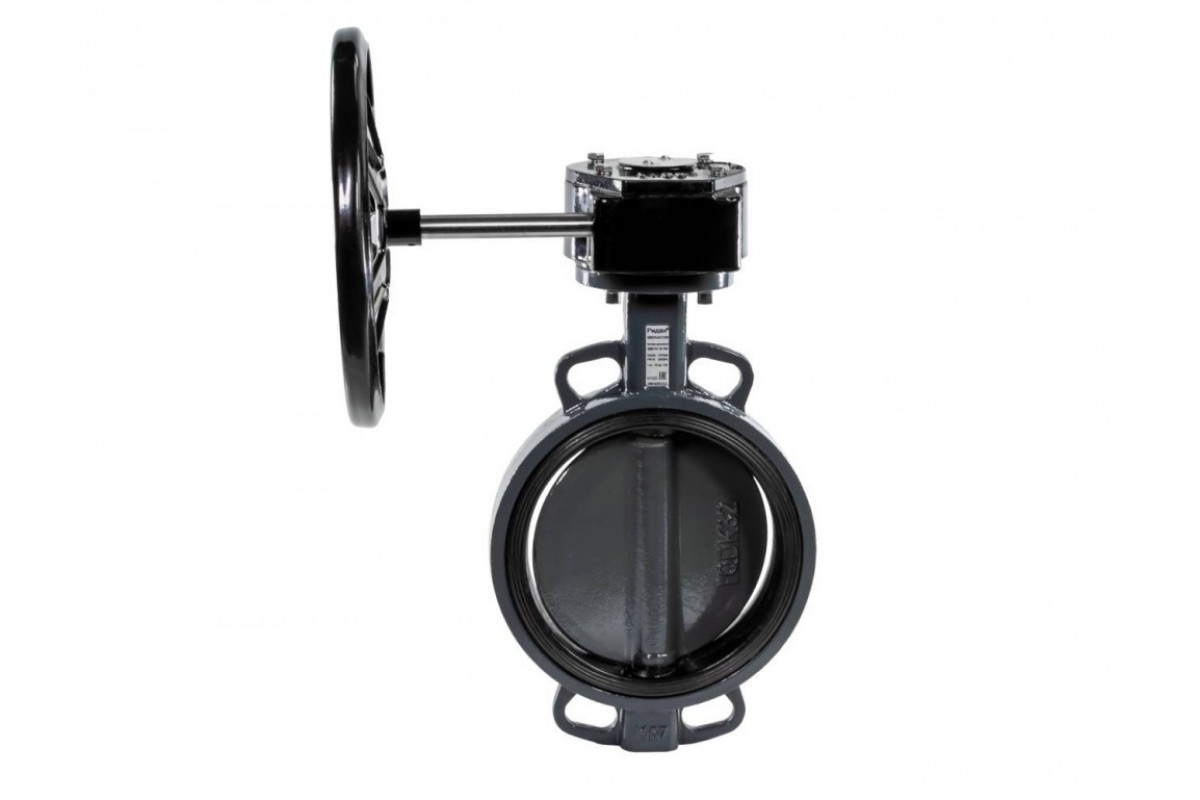

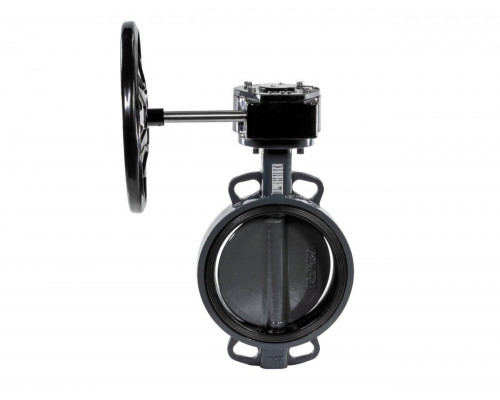

Ридан GGG40 — дисковый поворотный затвор с DN 65 мм и присоединением Центрирующие проушины. Запорный элемент — поворотный диск, вращающийся в корпусе на четверть оборота относительно седла. Корпус из материала Высокопрочный чугун GGG40 рассчитан на давление 25 бар и температуру от -15 до +120 °C.
Назначение и применение
Затвор применяют в системах отопления, холодоснабжения, водоснабжения и вентиляции как отсечную и регулирующую арматуру. Малое усилие на рукоятке позволяет управлять затвором вручную на больших диаметрах, а установка привода переводит его в автоматический режим.
Условия работы определяются параметрами линии: среда Холодная вода, давление 25 бар, температура от -15 до +120 °C. Затвор допускает работу в контурах холодной и горячей воды, гликолевых растворов и хладоносителей. При использовании в качестве регулирующего органа учитывают зависимость расхода от угла поворота диска.
Технические характеристики
- Номинальный диаметр (DN): 65 мм
- Материал корпуса: Высокопрочный чугун GGG40
- Рабочая среда: Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013).
- Номинальное давление (PN): 25 бар
- Присоединение к трубопроводу: Центрирующие проушины
- Температура рабочей среды: от -15 до +120 °C
Преимущества
- Малое усилие управления: диск поворачивается на четверть оборота.
- Компактные размеры и небольшая строительная длина.
- Корпус из материала Высокопрочный чугун GGG40 рассчитан на давление 25 бар.
- Присоединение Центрирующие проушины упрощает монтаж между фланцами.
- Возможность установки рукоятки, редуктора или привода.
Монтаж и эксплуатация
Монтаж ведут так, чтобы рукоятка или привод были доступны для обслуживания, а нагрузка от трубопровода не передавалась на корпус. Затяжку фланцевых соединений выполняют равномерно, по диагонали. На горизонтальных участках положение вала выбирают по указаниям изготовителя.
Артикул для заказа — 082X4915R. Комплектацию, наличие и сроки поставки уточняйте у менеджера: подберём исполнение под ваш проект и пришлём опросный лист.
