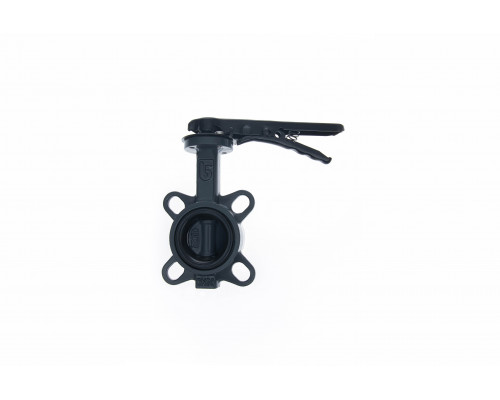

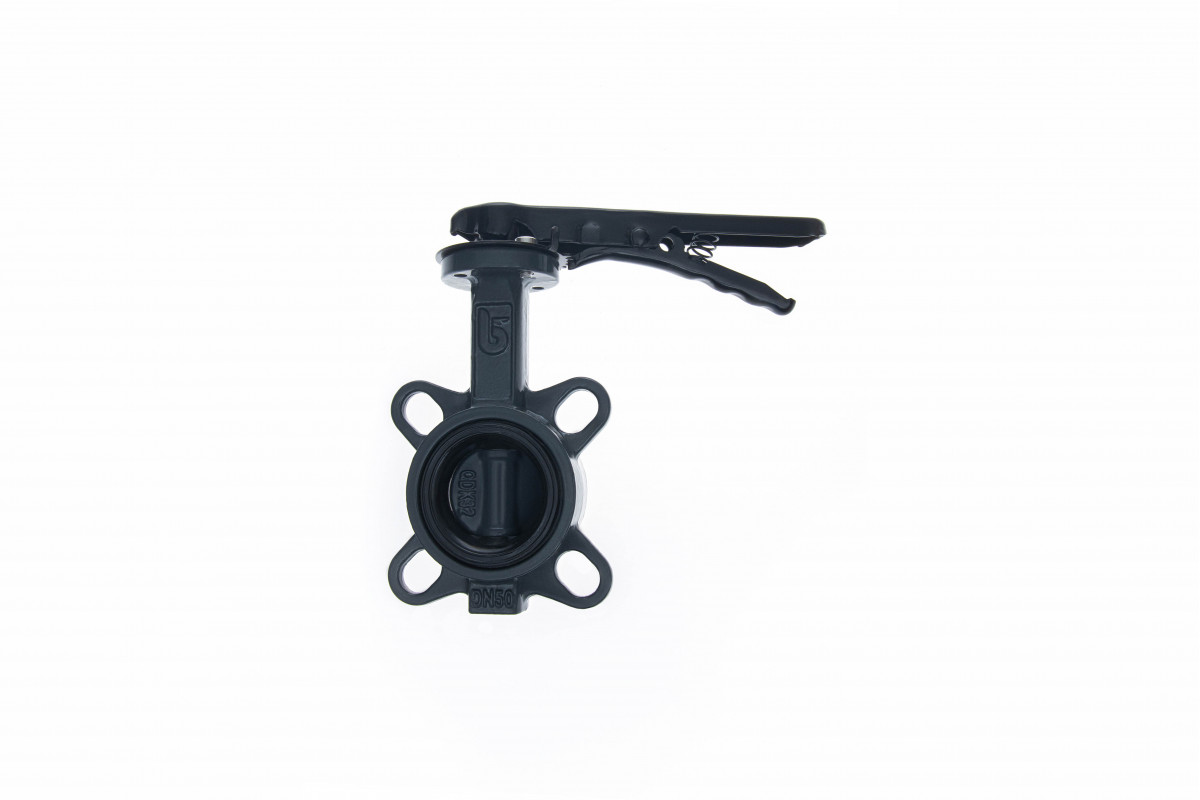

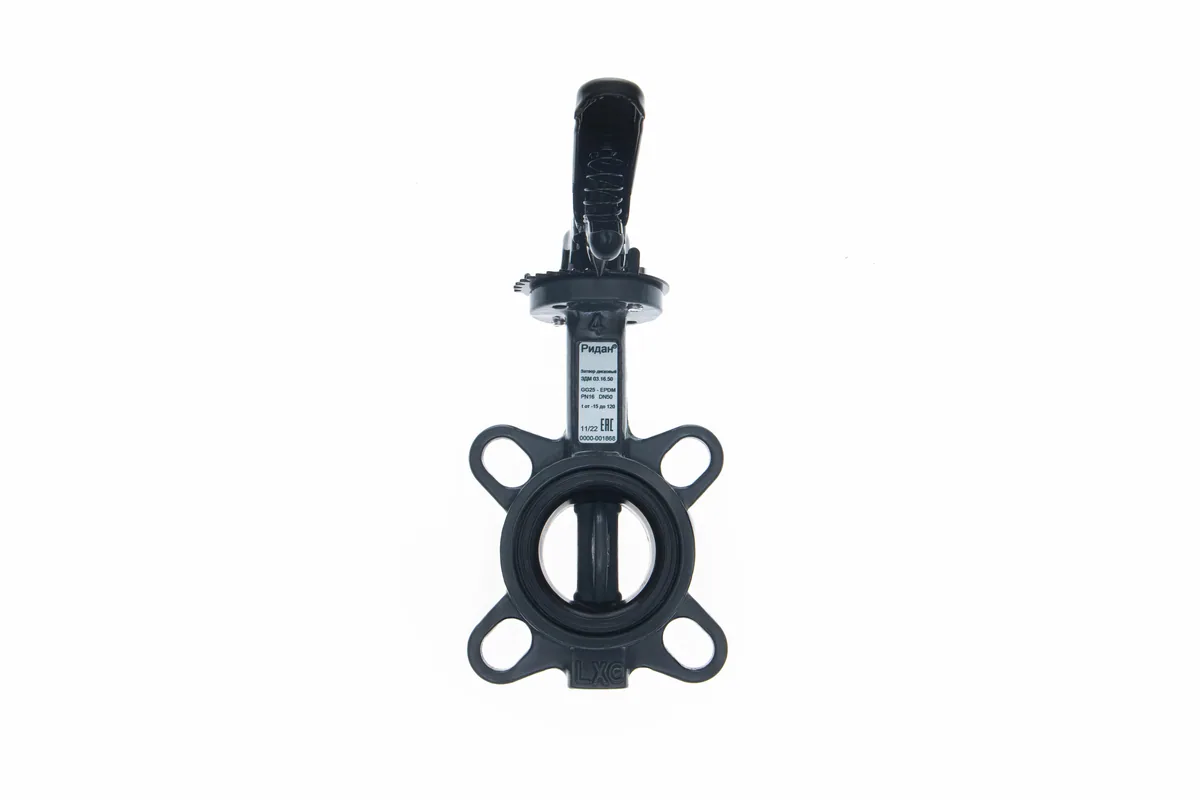

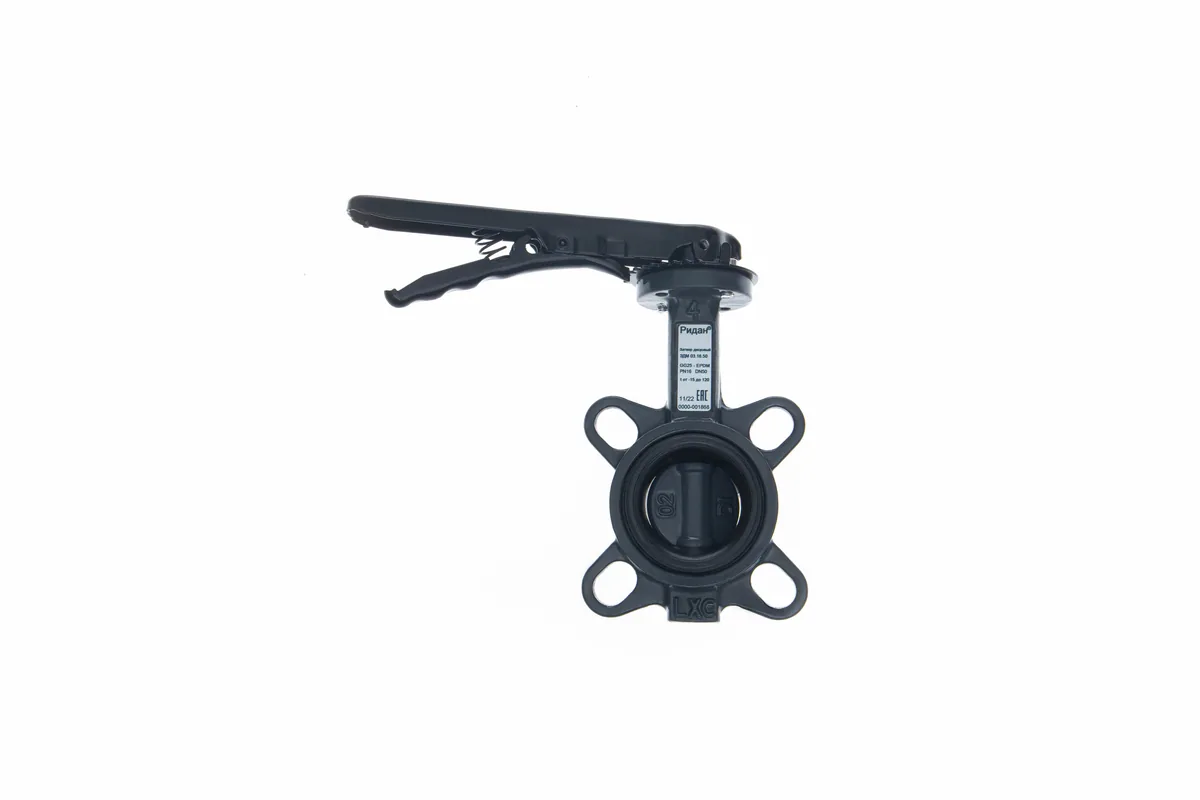

Дисковый поворотный затвор ЗДМ 03.16.050
Ридан ЗДМ 03.16.050 — дисковый поворотный затвор с DN 50 мм и присоединением Центрирующие проушины. Запорный элемент — поворотный диск, вращающийся в корпусе на четверть оборота относительно седла. Корпус из материала Указан на информационной табличке рассчитан на давление 16 бар и температуру от -15 до +120 °C.
Назначение и применение
Назначение изделия — перекрытие потока на трубопроводах среднего и большого диаметра, где шаровой кран был бы слишком громоздким. Затвор используют на вводах, в тепловых пунктах, на насосных станциях и в контурах охлаждения. Привод подбирают по крутящему моменту, необходимому для поворота диска.
Условия работы определяются параметрами линии: среда Холодная вода, давление 16 бар, температура от -15 до +120 °C. Затвор допускает работу в контурах холодной и горячей воды, гликолевых растворов и хладоносителей. При использовании в качестве регулирующего органа учитывают зависимость расхода от угла поворота диска.
Технические характеристики
- Номинальный диаметр (DN): 50 мм
- Материал корпуса: Указан на информационной табличке (Чугун GJL250 / Чугун GJL400)
- Рабочая среда: Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013).
- Номинальное давление (PN): 16 бар
- Присоединение к трубопроводу: Центрирующие проушины
- Температура рабочей среды: от -15 до +120 °C
Преимущества
- Малое усилие управления: диск поворачивается на четверть оборота.
- Компактные размеры и небольшая строительная длина.
- Корпус из материала Указан на информационной табличке рассчитан на давление 16 бар.
- Присоединение Центрирующие проушины упрощает монтаж между фланцами.
- Возможность установки рукоятки, редуктора или привода.
Монтаж и эксплуатация
Затвор устанавливают между фланцами с направлением потока по стрелке на корпусе, следя за соосностью фланцев и отсутствием перекоса. Диск в открытом положении не должен упираться в стенку трубопровода. После сборки проверяют ход диска и герметичность соединений.
Артикул для заказа — 082X4401R. Комплектацию, наличие и сроки поставки уточняйте у менеджера: подберём исполнение под ваш проект и пришлём опросный лист.
