460 129 руб.
Винт
Корр.ст.стальВремя поворота 90°, с
38Герметичность затвора (объем протечки / класс герметичности)
ГОСТ 9544-2015 Класс АДиск
Сталь AISI 316Дополнительные требования
Запрещена эксплуатация затвора без редуктора или привода.Запрещается демонтаж рукоятки, редуктора или привода затвора на работающем трубопроводе или находящимся под давлением.| Название файла | Дата добавления | Размер файла | Скачать |
|---|---|---|---|
| Замена артикулов Данфосс на Ридан: VFY заменяется на ЗДМ | 09.01.2023 | 749.4KB | Скачать |
Характеристики
Винт
Корр.ст.сталь
Время поворота 90°, с
38
Герметичность затвора (объем протечки / класс герметичности)
ГОСТ 9544-2015 Класс А
Диск
Сталь AISI 316
Дополнительные требования
Запрещена эксплуатация затвора без редуктора или привода.Запрещается демонтаж рукоятки, редуктора или привода затвора на работающем трубопроводе или находящимся под давлением.
Исполнение

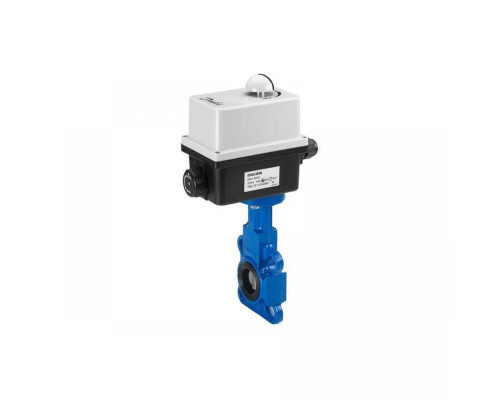

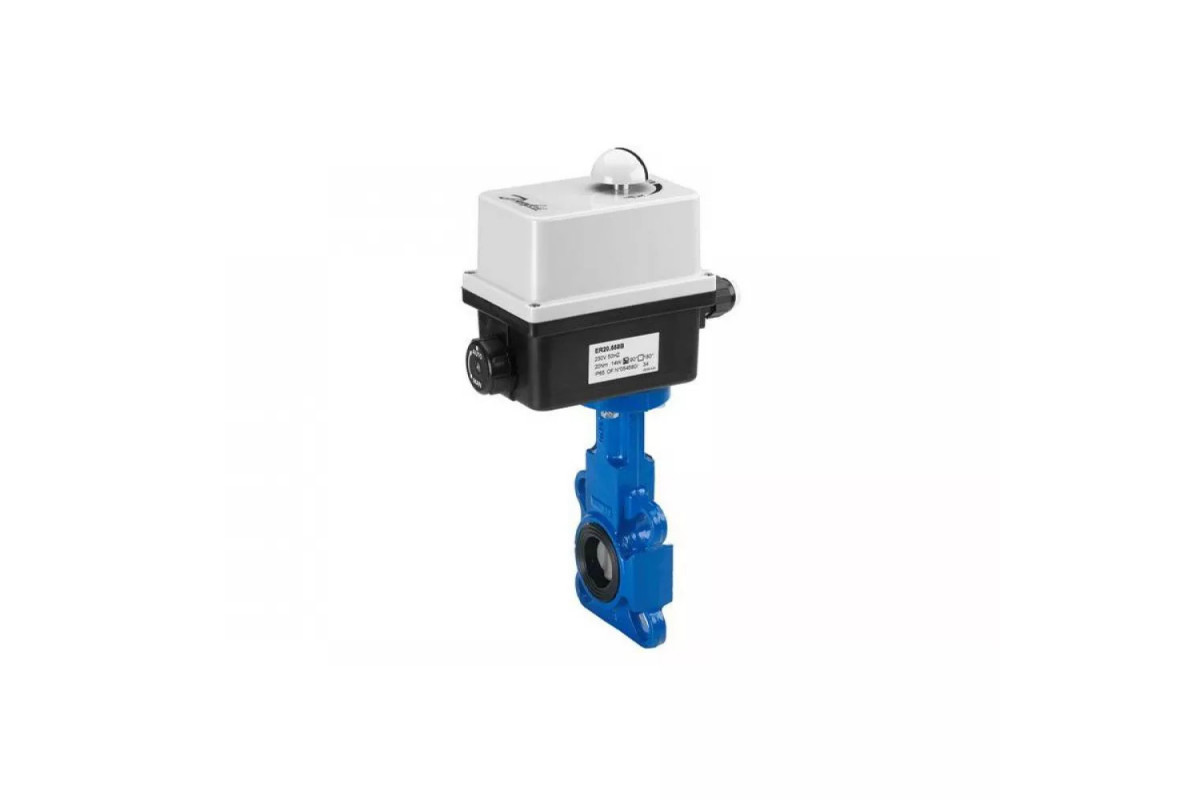

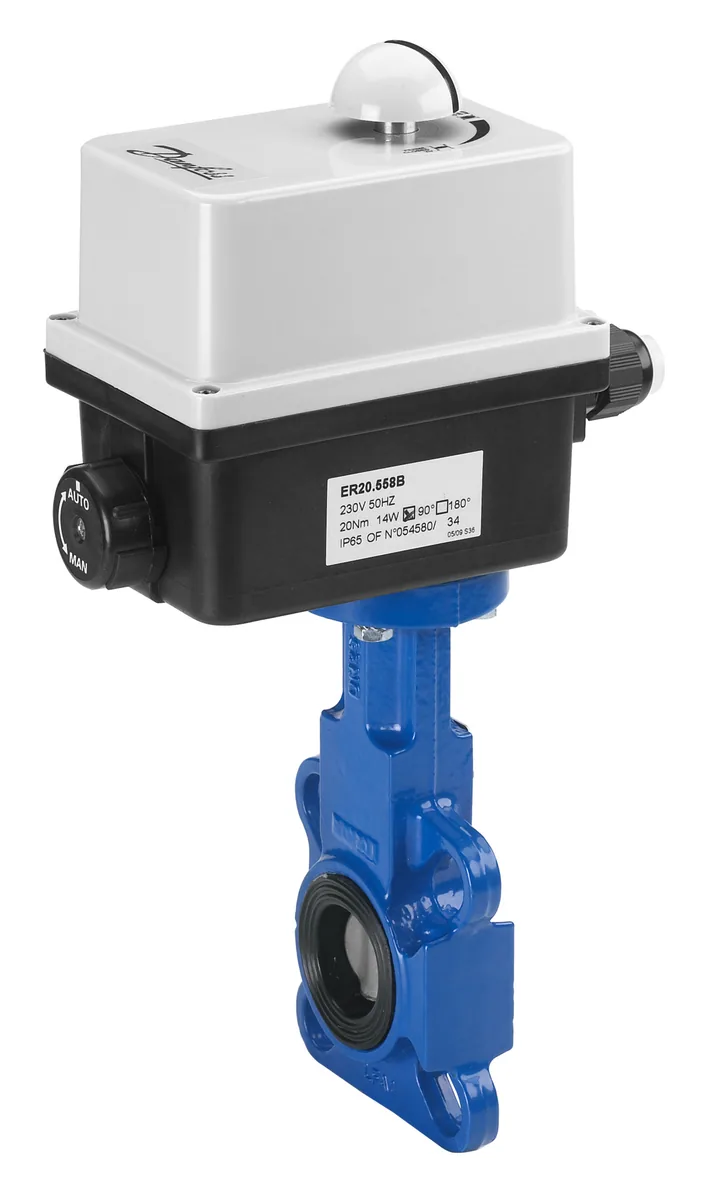

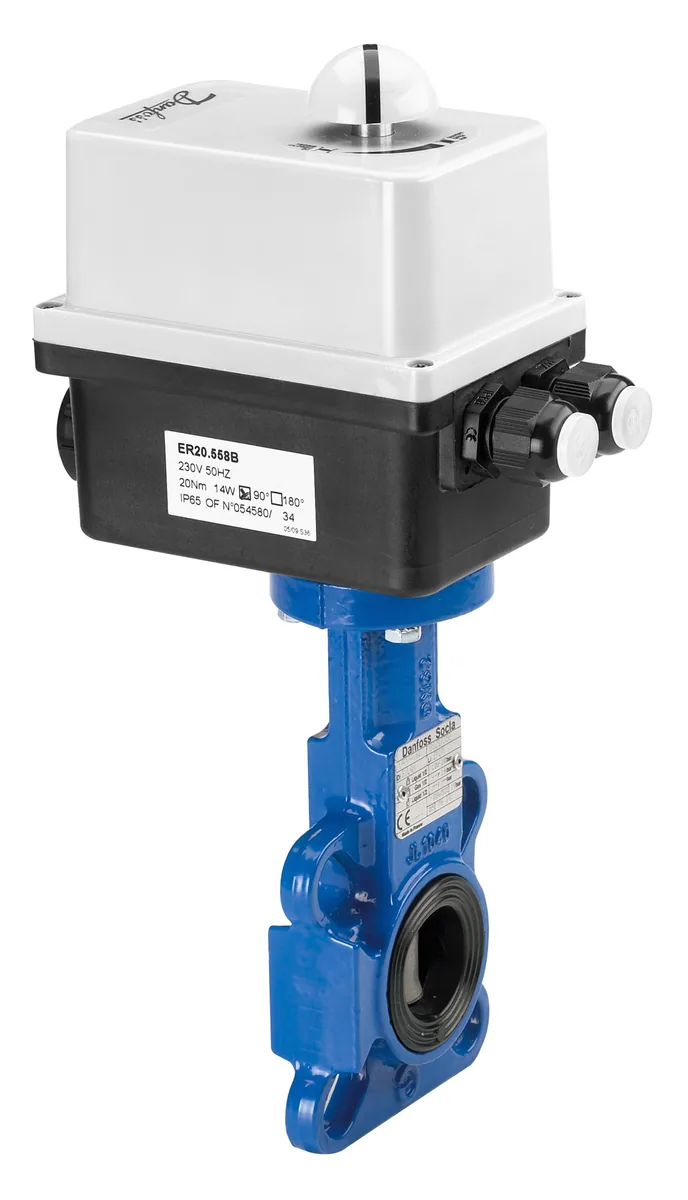

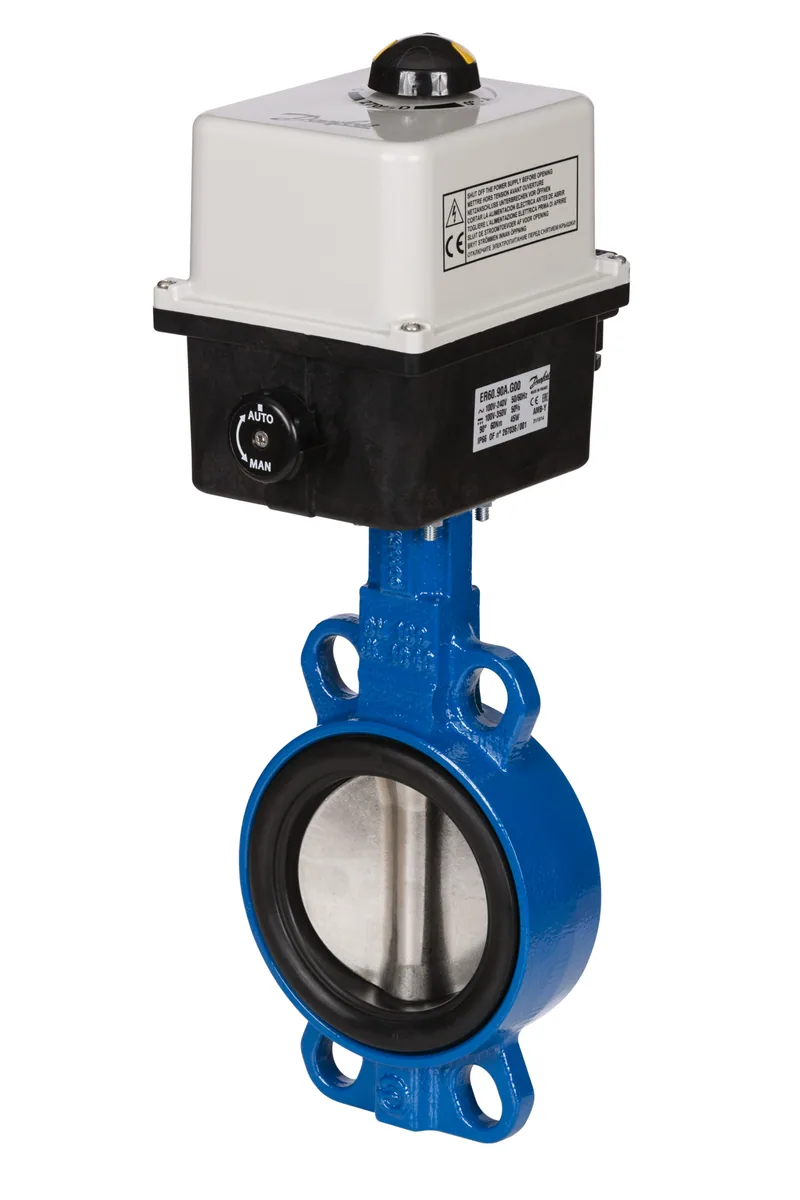

с электроприводом AMB-Y VT1000
Код группы
VFY
Кольцевое уплотнение
NBR
Комплектность
В комплект поставки входит: затвор дисковый типа VFY в комплекте с приводом; упаковка; паспорт (предоставляется по запросу в электронной форме); руководство по эксплуатации (предоставляется по запросу в электронной форме).
Корпус
Высокопрочный чугун GGG40
Крепеж для присоединения к трубопроводу (поставляется отдельно)
Шпилька А М27х260.75 Ст.35 - 16 шт, Гайка М27 - 32 шт, Шайба 27 - 32 шт, Болт М27-75 Ст35 - 8 шт, Шайба 27 - 8 шт
Максимальное рабочее давление среды при температуре +20С (Рр), бар
16
Масса, кг, не более
300
Момент, Н*м
1000
Мощность, Вт
250
Назначение изделия
Затворы типа VFY модификации VFY-WA (далее- затворы VFY или затворы) – используется с электрическим приводом и предназначены для использования в качестве запорной и регулирующей арматуры в различных энергетических и технологических установках. Затворы VFY предназначены для использования в системах водоснабжения, теплоснабжения, холодоснабжения, вентиляции и кондиционирования. Затворы не предназначены для использования в составе узлов управления установок пожаротушения как пожарное запорное устройство.
Напряжение питания, В
230 В перем. ток
Номинальный диаметр (DN), мм
450
Номинальный ток, А
1.4
Применяемые ответные фланцы (поставляются отдельно)
по ГОСТ 33259-2015 исполнение В тип 11
Пробное (испытательное) давление согласно ГОСТ 356, бар
24
Рабочая среда
Холодная вода, 50% гликоль, горячая вода, питьевая вода
Седловое уплотнение
EPDM
Серия
VFY-WA
Стопорное кольцо
Оцинкованная сталь
Температура окружающей среды, °С
от -15 до +40
Температура рабочей среды, °С
от -15 до +130
Температура транспортировки и хранения, С
От -40 до +50
Тип присоединения к трубопроводу
центрирующие проушины
Уплотнение
FKM
Гарантийные обязательства
Изготовитель/продавец гарантирует соответствие затворов дисковых типа VFY техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы затворов дисковых типа VFY при соблюдении условий эксплуатации и совместимости рабочих сред согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
