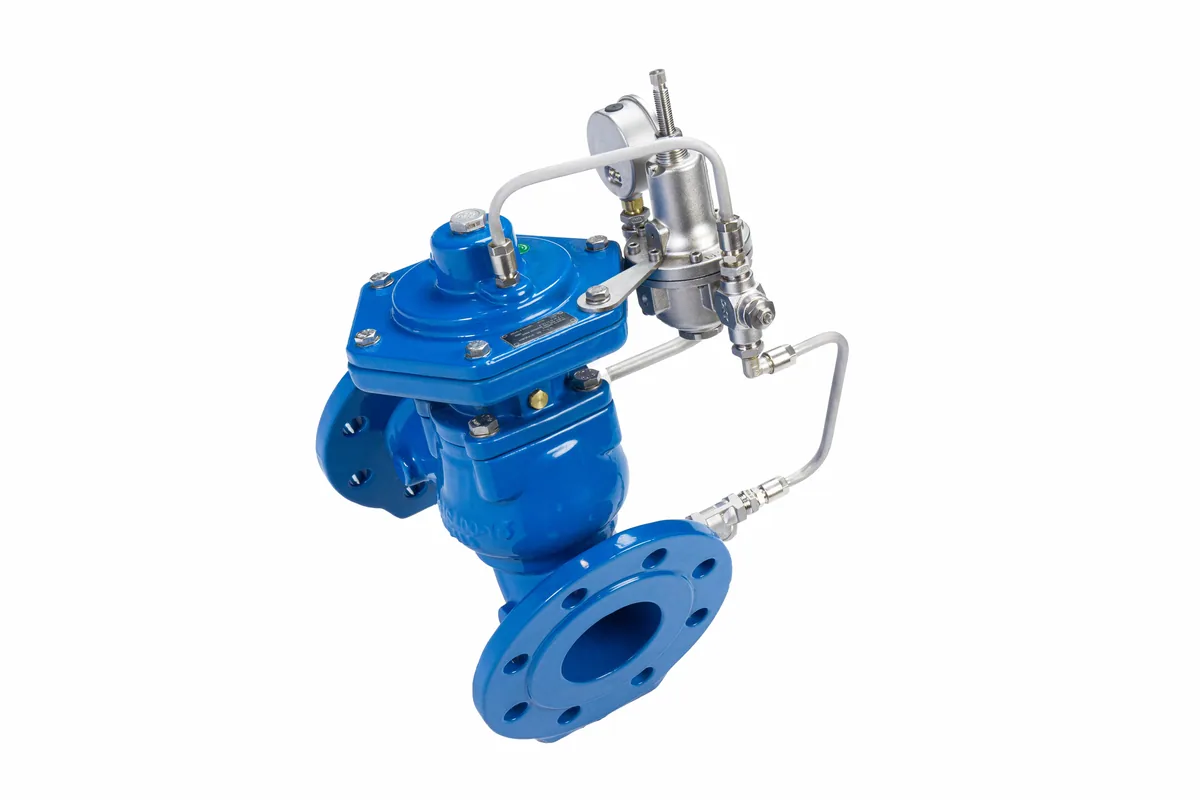

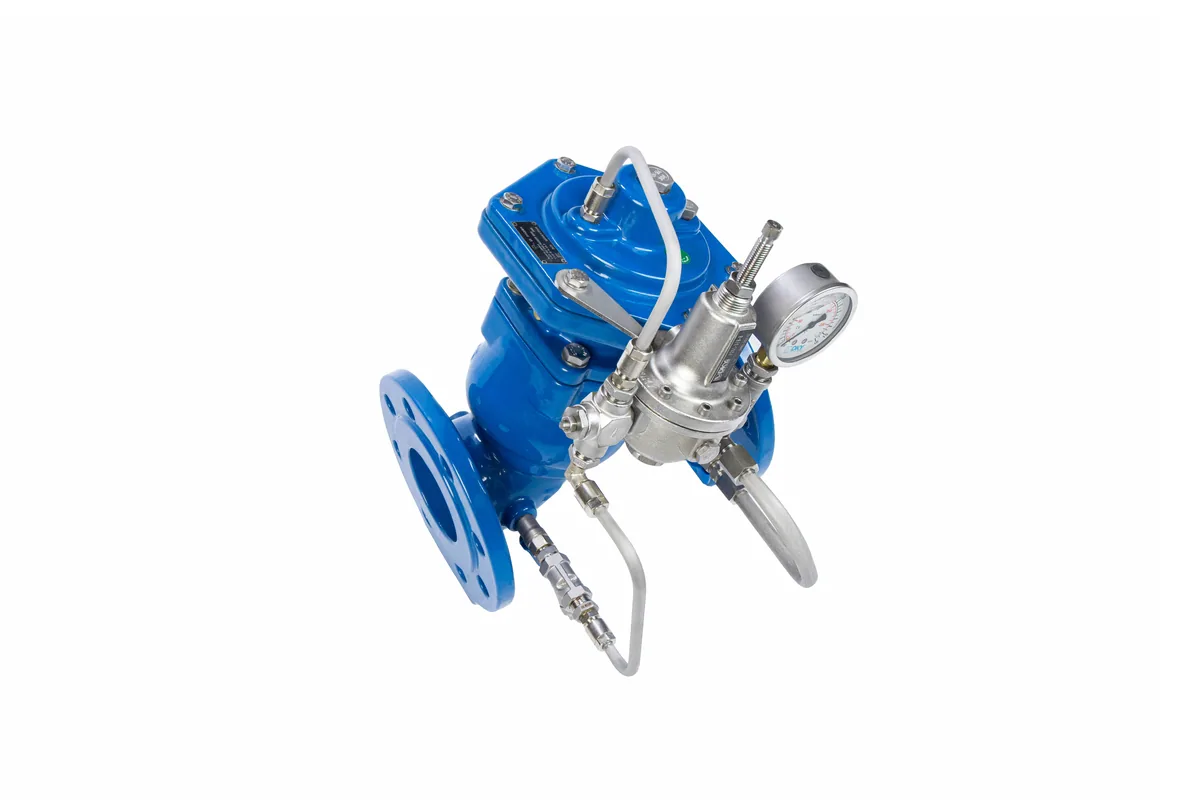

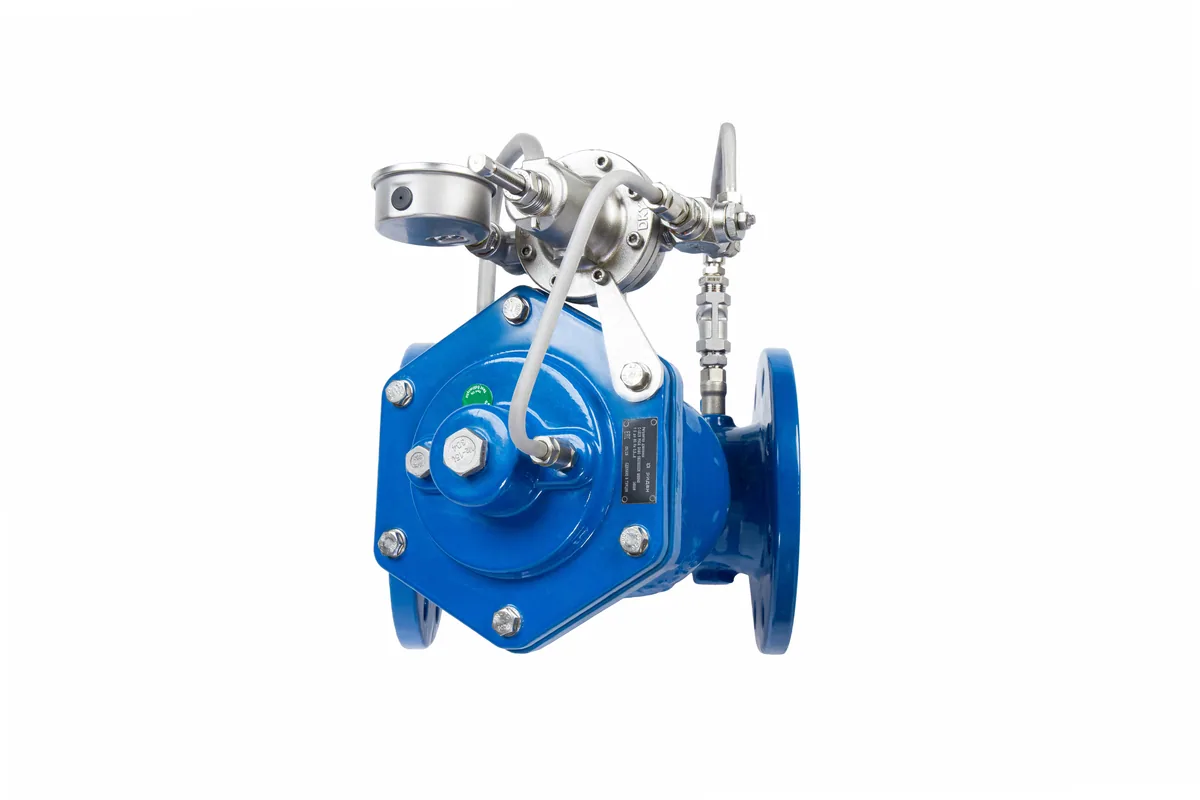

Ридан C101-R 082X6107RL — Регулятор давления «после себя» в сборе DN250, PN16 (диапазон настройки: 0,5...8 бар, L=730 мм)

Регулятор давления C101-R

Регулятор давления C101-R предназначен для стабилизации давления «до себя» или «после себя», а также для поддержания перепада давления на участке. Работает автономно: энергия для перемещения затвора отбирается от самой рабочей среды. Уставка задаётся механически и сохраняется при перерывах питания.

Назначение и применение

Регуляторы давления устанавливаются на вводах теплосети, в узлах смешения, на циркуляционных кольцах и после насосных групп. Они поддерживают заданный режим работы потребителей и уменьшают колебания давления при переменном расходе. Настройка выполняется по манометрам узла.

Регулятор не требует питания и команд контроллера: уставка задаётся механически и сохраняется при отключении электроэнергии. Импульсные трубки соединяют полости привода с точками отбора давления на трубопроводе. Их длина и диаметр выбираются по руководству.

Технические характеристики

• Номинальный диаметр (DN): 250 мм
• Рабочая среда: Вода техническая, систем отопления, систем питьевого и горячего водоснабжения
• Kv: 1300 м³/ч
• Номинальное давление (PN): 16 бар
• Присоединение к трубопроводу: Фланцевое
• Температура рабочей среды: от +1 до +80 °C

Преимущества

• Поддержание давления «до себя» и «после себя»
• Автономное действие с питанием от рабочей среды
• Устойчивость к загрязнению теплоносителя
• Монтаж на трубопроводе в удобном положении
• Совместимость с фильтрами и запорной арматурой узла

Монтаж и эксплуатация

Регулятор монтируется на трубопроводе с соблюдением направления потока; перед ним устанавливают фильтр, а импульсные трубки подключают к точкам отбора давления согласно схеме. После монтажа уставку выставляют по манометру и проверяют работу при изменении расхода.

Артикул для заказа — 082X6107RL. Комплектацию, наличие и сроки поставки уточняйте у менеджера: подберём исполнение под ваш проект и пришлём опросный лист.
