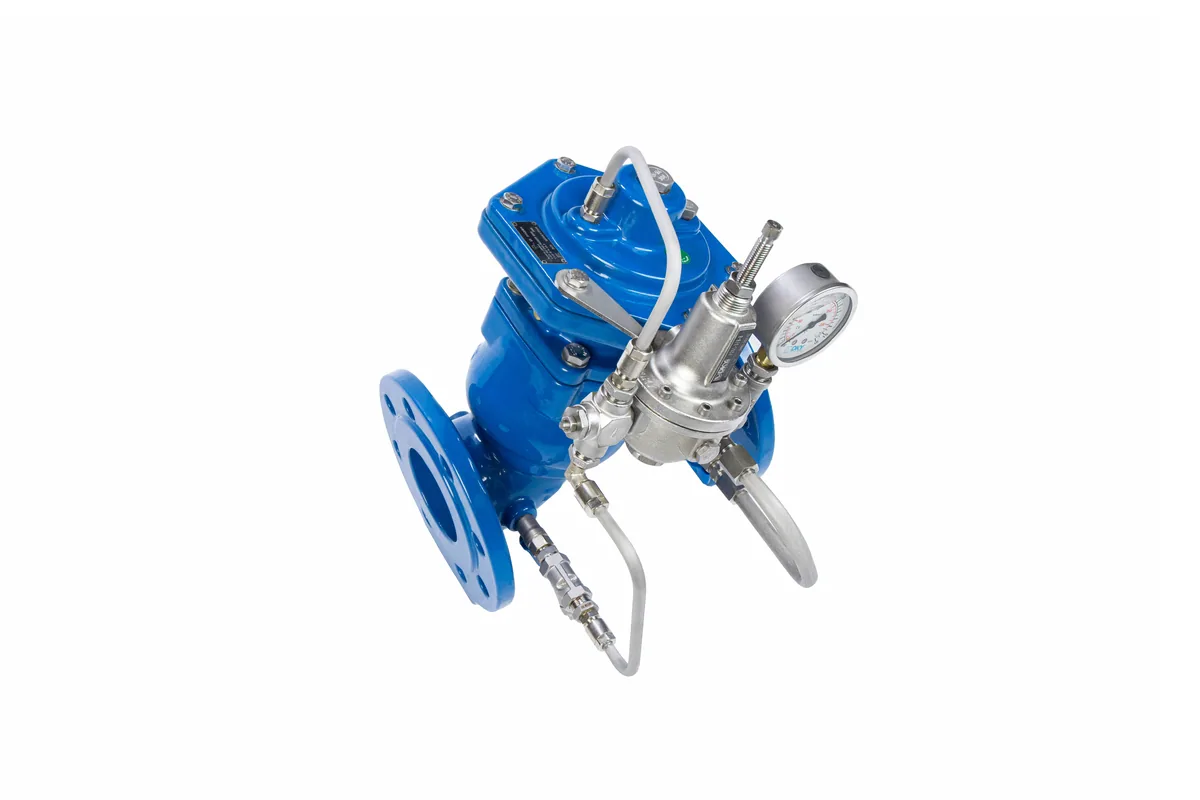

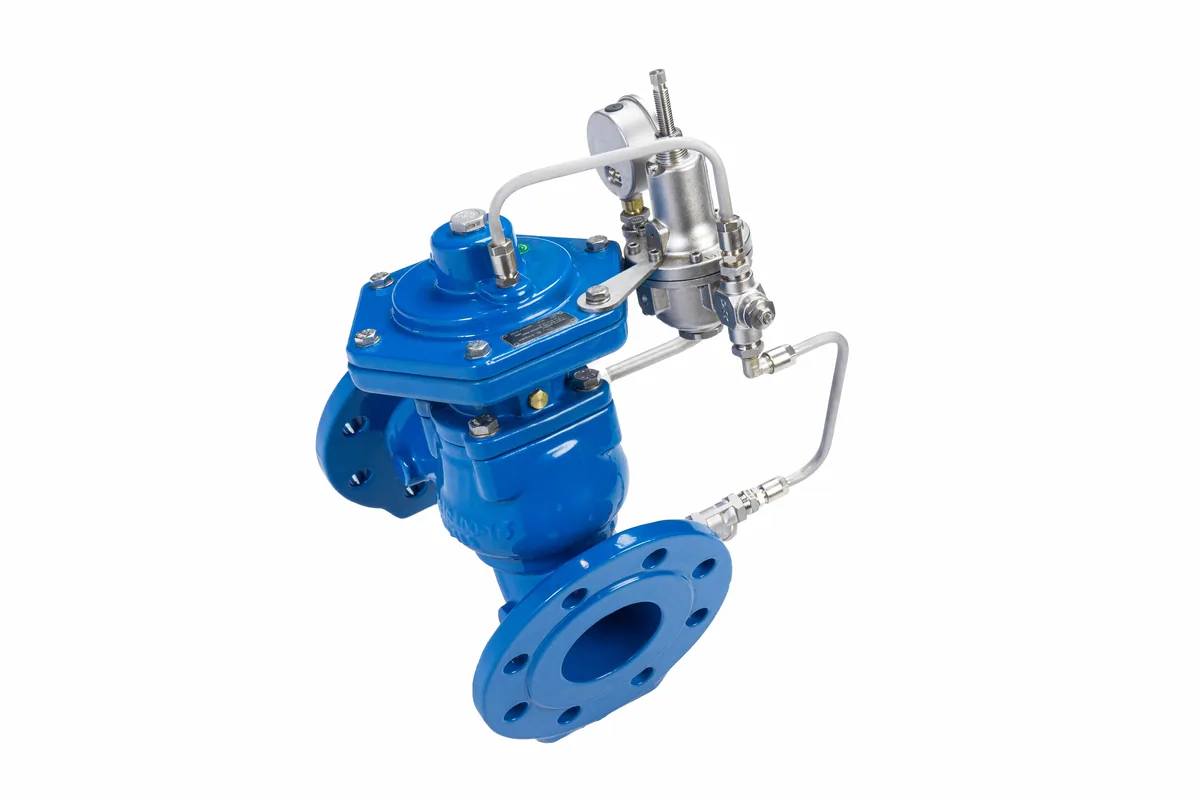

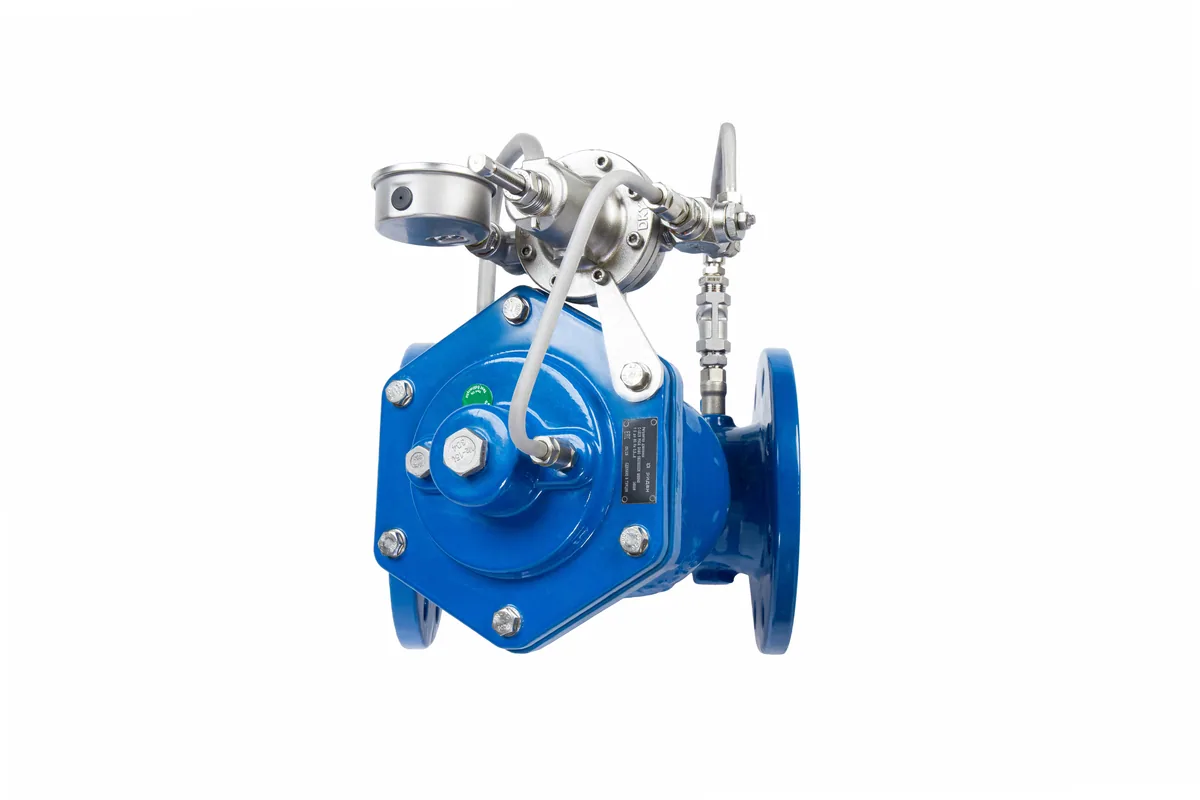

Регулятор давления C101-R
Регулятор давления C101-R предназначен для стабилизации давления «до себя» или «после себя», а также для поддержания перепада давления на участке. Работает автономно: энергия для перемещения затвора отбирается от самой рабочей среды. Уставка задаётся механически и сохраняется при перерывах питания.
Назначение и применение
Регуляторы давления устанавливаются на вводах теплосети, в узлах смешения, на циркуляционных кольцах и после насосных групп. Они поддерживают заданный режим работы потребителей и уменьшают колебания давления при переменном расходе. Настройка выполняется по манометрам узла.
Регулятор не требует питания и команд контроллера: уставка задаётся механически и сохраняется при отключении электроэнергии. Импульсные трубки соединяют полости привода с точками отбора давления на трубопроводе. Их длина и диаметр выбираются по руководству.
Технические характеристики
- Номинальный диаметр (DN): 125 мм
- Рабочая среда: Вода техническая, систем отопления, систем питьевого и горячего водоснабжения
- Kv: 350 м³/ч
- Номинальное давление (PN): 16 бар
- Присоединение к трубопроводу: Фланцевое
- Температура рабочей среды: от +1 до +80 °C
Преимущества
- Поддержание давления «до себя» и «после себя»
- Автономное действие с питанием от рабочей среды
- Устойчивость к загрязнению теплоносителя
- Монтаж на трубопроводе в удобном положении
- Совместимость с фильтрами и запорной арматурой узла
Монтаж и эксплуатация
Регулятор монтируется на трубопроводе с соблюдением направления потока; перед ним устанавливают фильтр, а импульсные трубки подключают к точкам отбора давления согласно схеме. После монтажа уставку выставляют по манометру и проверяют работу при изменении расхода.
Артикул для заказа — 082X6104RL2. Комплектацию, наличие и сроки поставки уточняйте у менеджера: подберём исполнение под ваш проект и пришлём опросный лист.
