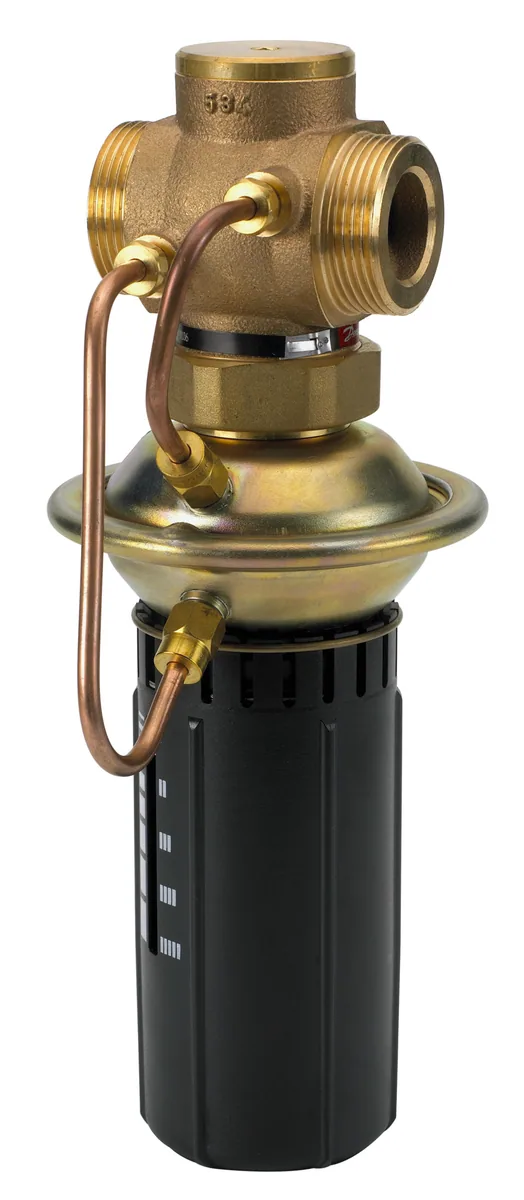

Регулятор давления DN 20
Регулятор давления DN 20 предназначен для стабилизации давления «до себя» или «после себя», а также для поддержания перепада давления на участке. Работает автономно: энергия для перемещения затвора отбирается от самой рабочей среды. Уставка задаётся механически и сохраняется при перерывах питания.
Назначение и применение
Применяется в тепловых пунктах, котельных, системах горячего водоснабжения и холодоснабжения для защиты оборудования от избыточного давления, стабилизации работы насосов и балансировки контуров. Используется там, где требуется постоянный перепад на регулирующем клапане.
Регулятор не требует питания и команд контроллера: уставка задаётся механически и сохраняется при отключении электроэнергии. Импульсные трубки соединяют полости привода с точками отбора давления на трубопроводе. Их длина и диаметр выбираются по руководству.
Технические характеристики
- Номинальный диаметр (DN): 20 мм
- Рабочая среда: Вода или 30% водный раствор гликоля
- Kv: 6,3 м³/ч
- Номинальное давление (PN): 16 бар
- Температура рабочей среды: 2–150 °C
Преимущества
- Поддержание давления «до себя» и «после себя»
- Автономное действие с питанием от рабочей среды
- Устойчивость к загрязнению теплоносителя
- Монтаж на трубопроводе в удобном положении
- Совместимость с фильтрами и запорной арматурой узла
Монтаж и эксплуатация
Перед пуском проверяют герметичность соединений и отсутствие воздуха в импульсных линиях. Настройку выполняют на работающей системе, добиваясь требуемого давления в контрольных точках узла.
Артикул для заказа — 003H6597. Комплектацию, наличие и сроки поставки уточняйте у менеджера: подберём исполнение под ваш проект и пришлём опросный лист.
