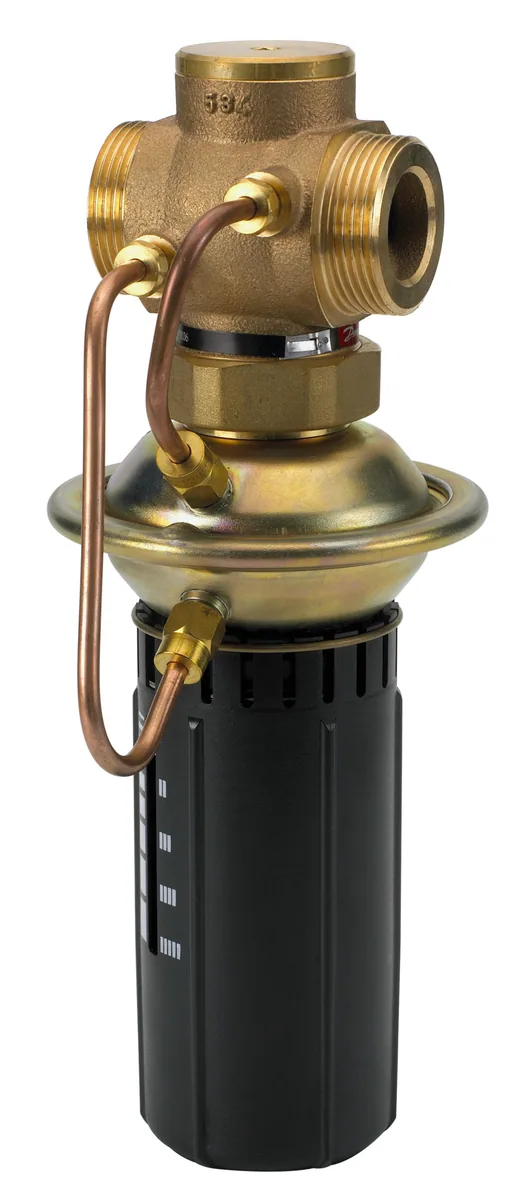

Регулятор давления DN 20
Модель DN 20 относится к регуляторам давления и перепада давления для систем отопления, горячего водоснабжения и холодоснабжения. Прибор автоматически изменяет проходное сечение клапана и удерживает давление на заданном значении при изменении расхода.
Назначение и применение
Регуляторы давления устанавливаются на вводах теплосети, в узлах смешения, на циркуляционных кольцах и после насосных групп. Они поддерживают заданный режим работы потребителей и уменьшают колебания давления при переменном расходе. Настройка выполняется по манометрам узла.
Регулятор не требует питания и команд контроллера: уставка задаётся механически и сохраняется при отключении электроэнергии. Импульсные трубки соединяют полости привода с точками отбора давления на трубопроводе. Их длина и диаметр выбираются по руководству.
Технические характеристики
- Номинальный диаметр (DN): 20 мм
- Рабочая среда: Вода или 30% водный раствор гликоля
- Kv: 6,3 м³/ч
- Номинальное давление (PN): 16 бар
- Температура рабочей среды: 2–150 °C
Преимущества
- Стабилизация перепада давления на регулирующем клапане
- Снижение шума и вибрации в трубопроводе регулируемого узла
- Работа с водой, гликолевыми растворами и хладагентами
- Простое обслуживание и замена внутренних деталей
- Сохранение настройки при отключении электроэнергии
Монтаж и эксплуатация
Регулятор монтируется на трубопроводе с соблюдением направления потока; перед ним устанавливают фильтр, а импульсные трубки подключают к точкам отбора давления согласно схеме. После монтажа уставку выставляют по манометру и проверяют работу при изменении расхода.
Артикул для заказа — 003H6594. Комплектацию, наличие и сроки поставки уточняйте у менеджера: подберём исполнение под ваш проект и пришлём опросный лист.
