68 664 руб.
Аналоговый вход
1 аналоговый вход по напряжению и токуВозможность торможения постоянным током
Начальная частота: 0–50 Гц. Время торможения: 0,1–60 с. Ток торможения: до 150 % от номинального токаВходы задания частоты
Цифровое задание с панели оператора, потенциометр панели, аналоговый вход (напр./ток), задание по шине связи, задание предустановленных скоростей с помощью цифр. входов, основной и вспомогательный пост управления (переключение различными способами)Выходное напряжение
0–100 % входного напряжения (при нормальных условиях, ошибка меньше 5 %)Дисплей

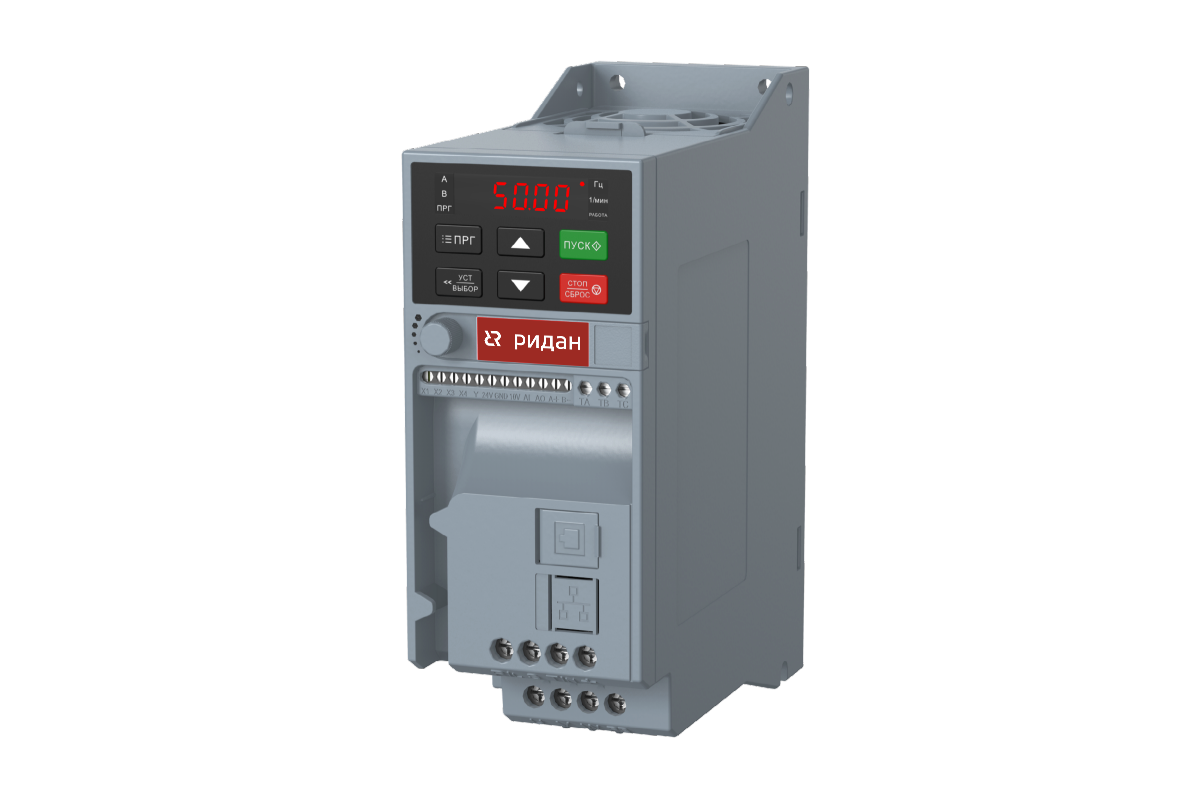

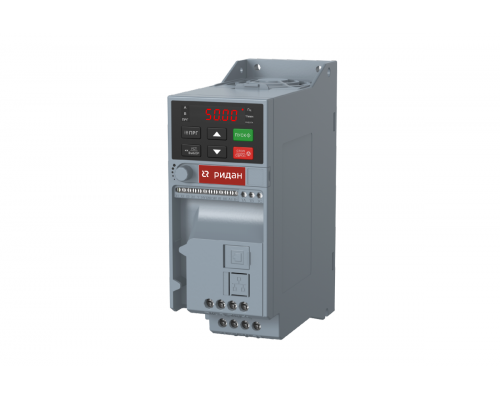

Встроенный цифровой однострочный дисплей, опциональный выносной цифровой двухстрочный дисплей (возможность копирования параметров)Контроллер RF-51-P15K-0032-T4-E20-B-H
Контроллер RF-51-P15K-0032-T4-E20-B-H предназначен для управления насосами, клапанами, компрессорами и другим оборудованием по заданной программе. Алгоритм работы задаётся под объект: от двухпозиционного управления до каскадного регулирования группы оборудования.
Назначение и применение
Устройство используется для построения систем автоматики инженерного оборудования зданий и промышленных объектов. Контроллер собирает показания датчиков, формирует управляющие воздействия на приводы и клапаны, ведёт журнал аварий и передаёт данные на диспетчерский уровень.
Исполнение предназначено для установки в шкафах автоматики и машинных помещениях. Контроллер работает с контурами отопления, горячего водоснабжения, вентиляции и холодоснабжения, а также с холодильными установками на хладагентах групп ГФУ, ГХФУ, аммиаке и диоксиде углерода.
Преимущества
- Гибкая настройка входов и выходов под конкретный объект
- Защита оборудования по предельным значениям параметров
- Работа в сети с несколькими контроллерами и модулями ввода-вывода
- Возможность удалённого доступа и изменения уставок
- Совместимость с приводами, датчиками и преобразователями частоты
Монтаж и эксплуатация
Контроллер устанавливается в шкафу управления на монтажную рейку или панель с соблюдением требований к вентиляции и температуре окружающего воздуха.
Артикул для заказа — 009D0012R. Комплектацию, наличие и сроки поставки уточняйте у менеджера: подберём исполнение под ваш проект и пришлём опросный лист.
Характеристики
Аналоговый вход
1 аналоговый вход по напряжению и току
Возможность торможения постоянным током
Начальная частота: 0–50 Гц. Время торможения: 0,1–60 с. Ток торможения: до 150 % от номинального тока
Входы задания частоты
Цифровое задание с панели оператора, потенциометр панели, аналоговый вход (напр./ток), задание по шине связи, задание предустановленных скоростей с помощью цифр. входов, основной и вспомогательный пост управления (переключение различными способами)
Выходное напряжение
0–100 % входного напряжения (при нормальных условиях, ошибка меньше 5 %)
Дисплей
Встроенный цифровой однострочный дисплей, опциональный выносной цифровой двухстрочный дисплей (возможность копирования параметров)
Источники команды СТАРТ
Панель оператора, цифровой вход, шина связи
Корпус
IP20 (принудительное возд. охлаждение)
Коэффициент мощности (cos φ)
≥ 0,94 (с дросселем в звене постоянного тока)
Масса, кг
6
Монтаж
Настенный, шкафной
Напряжение, В
Вход 3×380, выход 3×380
Номинальная мощность, кВт
15
Реле
1
Сигналы входных команд
Старт, Стоп, Вперед/Реверс, Толчок, Мультискорости, Выбег, Сброс, Выбор ускор./замедл., Выбор поста задания, Внешняя авария
Точность регулирования частоты на выходе, %
± 0,5 от максимального значения частоты
Номинальный выходной ток, А
32
Ток перегрузки, А
48
Тормозной ключ
встроенный
Дроссель
внешний
Перегрузочная способность по току от номинального значения
150% в течении 1 мин, 180% в течении 5 с, 200% в течении 0,5 с
Частота сети, Гц
50/60 ±5 %
Допустимые отклонения
Коэффициент дисбаланса напряжения <3% Степень искажения соответствует требованиям IEC61800-2
КПД инвертора, %
≥ 96
Выходная частота, Гц
0–200 (режим VVC+), 0–299 (режим U/f)
Тип двигателя
Асинхронный двигатель, синхронный двигатель с постоянными магнитами (PMSM)
Режим управления двигателем
U/f без обратной связи, векторное управление без датчика положения
Тип модуляции
Оптимизированная пространственно-векторная ШИМ
Частота ШИМ, кГц
1–16
Диапазон регулирования скорости
Векторное управление без о/c: 1:100 при номинальной нагрузке
Точность поддержания установившейся скорости
Векторное управление без о/c: ≤ 2 % от номинальной синхронной скорости
Пусковой момент
Векторное управление без о/c: 150 % от номинального момента при 0,5 Гц
Скорость реакции на изменение момента
Векторное управление без о/c: <20 мс
Точность поддержания частоты
Цифровое задание: ± 0,01 % от максимальной частоты. Аналоговое задание: ± 0,2 % от максимальной частоты
Шаг настройки частоты
Цифровое задание: 0,01 Гц. Аналоговое задание: 0,05 % от максимальной частоты
Компенсация момента
Автоматический режим: до 100 %. Ручной режим: до 30 %
Кривая U/f
Четыре типа: линейная характеристика, самонастраивающаяся характеристика, характеристика понижения момента (вторая зона регулирования от 1,1 до 2,0 мощности), квадратичная характеристика
Кривые разгона и торможения
Два типа: линейная кривая, S-образная кривая разгона и торможения. Четыре набора времени разгона и торможения; шаг по времени 0,01 с, максимум – 650 с
Номинальное выходное напряжение
Можно установить от 50 до 100 % от входного напряжения. 100 % при использовании функции компенсации напряжения питания
Автоматическая регулировка напряжения
Автоматическое поддержание постоянного выходного напряжения при колебаниях напряжения сети
Автоматическая функция энергосбережения
Автоматическое ограничение тока во время работы для предотвращения аварий из-за перегрузки по току
Стандартные функции
ПИД-регулирование, отслеживание скорости и автозапуск после отключения питания, пропуск резонансных частот, управление верхним и нижним пределами частоты, предустановленные скорости, RS-485, аналоговый выход, частотно-импульсный выход
Аналоговый выход
1 аналоговый выход по току и напряжению
Цифровые входы и выходы
4 входа, 1 выход
Максимальная высота, м
1000, при превышении — понижение характеристик 1 %/100 м
Рабочая температура, °С
–10 ... +50. Снижение номинальных характеристик при превышении +40 °C. Максимально +60 ˚C с пониженной нагрузкой
Относительная влажность, %
5–95 (без выпадения конденсата)
Вибрации, g
0,6 (5,9 м/c2) в вибродиапазоне 9–200 Гц
Температура хранения, °С
–40 ... +60
Тепловые потери, Вт
450
Длина неэкранированного кабеля кабеля, м
125
Габариты ВхШхГ, мм
342,5×170×183
