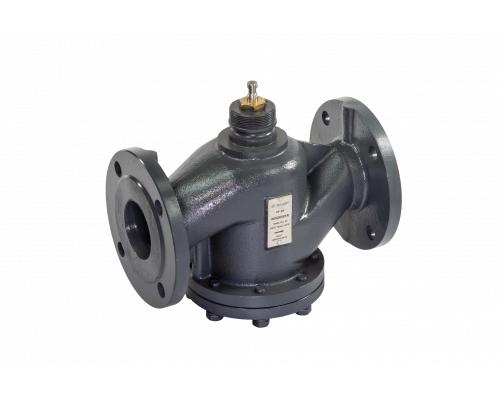

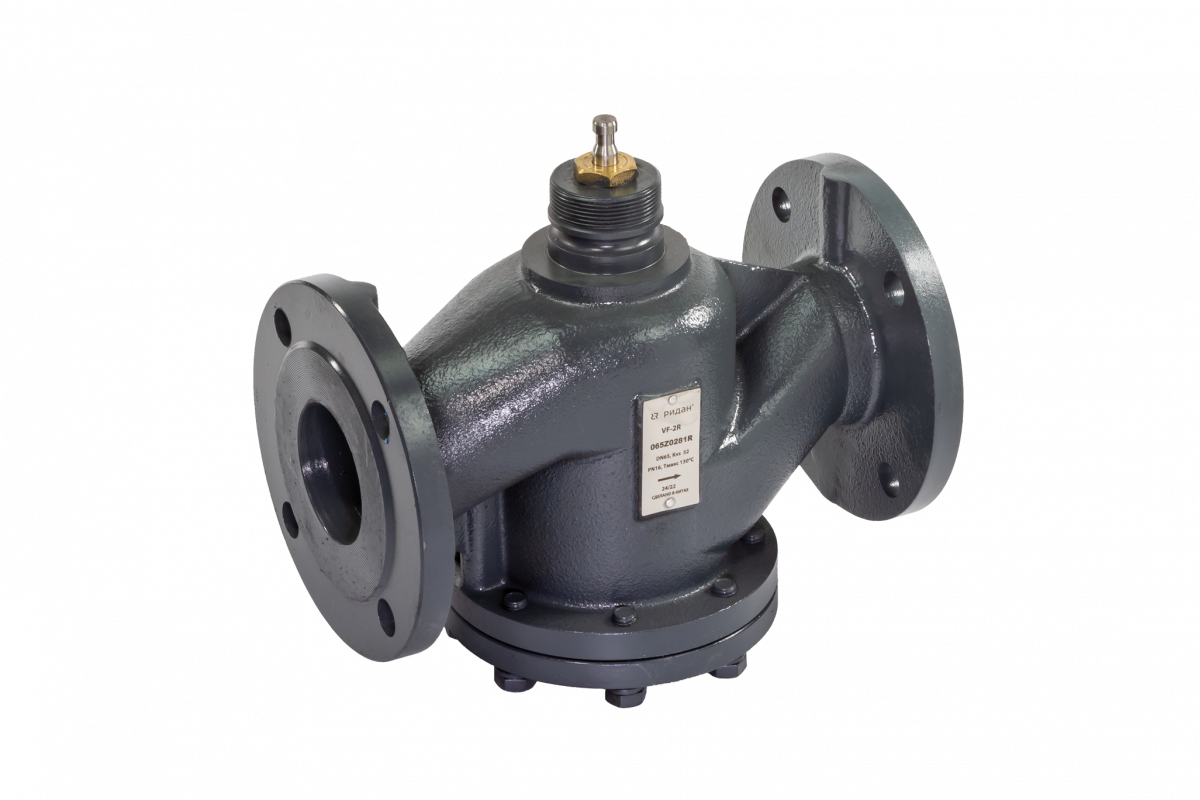

Регулирующий клапан VF-2R
VF-2R от Ридан — клапан регулирующий для плавного управления потоком в системах отопления, холодоснабжения и в холодильных контурах. Седельная пара обеспечивает герметичное перекрытие потока в закрытом положении.
Назначение и применение
Назначение изделия — количественное регулирование потока: клапан дросселирует среду, изменяя её расход в зависимости от сигнала регулятора. Применяется в тепловых пунктах, холодильных установках, системах кондиционирования и на технологических трубопроводах.
Клапан рассчитан на среду воду или 50% водный раствор гликоля при температуре -25 …130°С При температурах от -25°С до 0°С необходимо использовать подогреватель штока °C и давлении 16 бар. В холодильных схемах изделие работает с хладагентами и промежуточными хладоносителями, включая гликолевые растворы.
Технические характеристики
- Номинальный диаметр (DN): 80 мм
- Рабочая среда: вода или 50% водный раствор гликоля
- Kv: 88 м³/ч
- Номинальное давление (PN): 16 бар
- Температура рабочей среды: -25 …130°С При температурах от -25°С до 0°С необходимо использовать подогреватель штока °C
Преимущества
- Стабильная характеристика регулирования при изменении расхода в системе.
- Совместимость с приводами различных типов упрощает комплектацию узла.
- Диапазон температур -25 …130°С При температурах от -25°С до 0°С необходимо использовать подогреватель штока °C подходит для тепловых и холодильных контуров.
- Плавное изменение расхода по сигналу привода вместо ступенчатого открытия.
- Пропускная способность Kv 88 м³/ч позволяет подобрать типоразмер под расчётный расход.
- Совместимость с электрическими приводами и регуляторами прямого действия.
Монтаж и эксплуатация
Клапан устанавливают на трубопроводе с направлением потока по стрелке на корпусе, штоком вверх или в сторону, удобную для обслуживания привода. Привод монтируют после установки корпуса и проверяют полный ход штока без заеданий. Перед пуском линию промывают и удаляют воздух.
Артикул для заказа — 065Z0282R. Комплектацию, наличие и сроки поставки уточняйте у менеджера: подберём исполнение под ваш проект и пришлём опросный лист.
