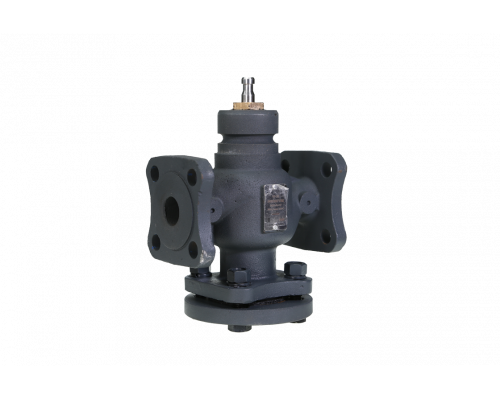

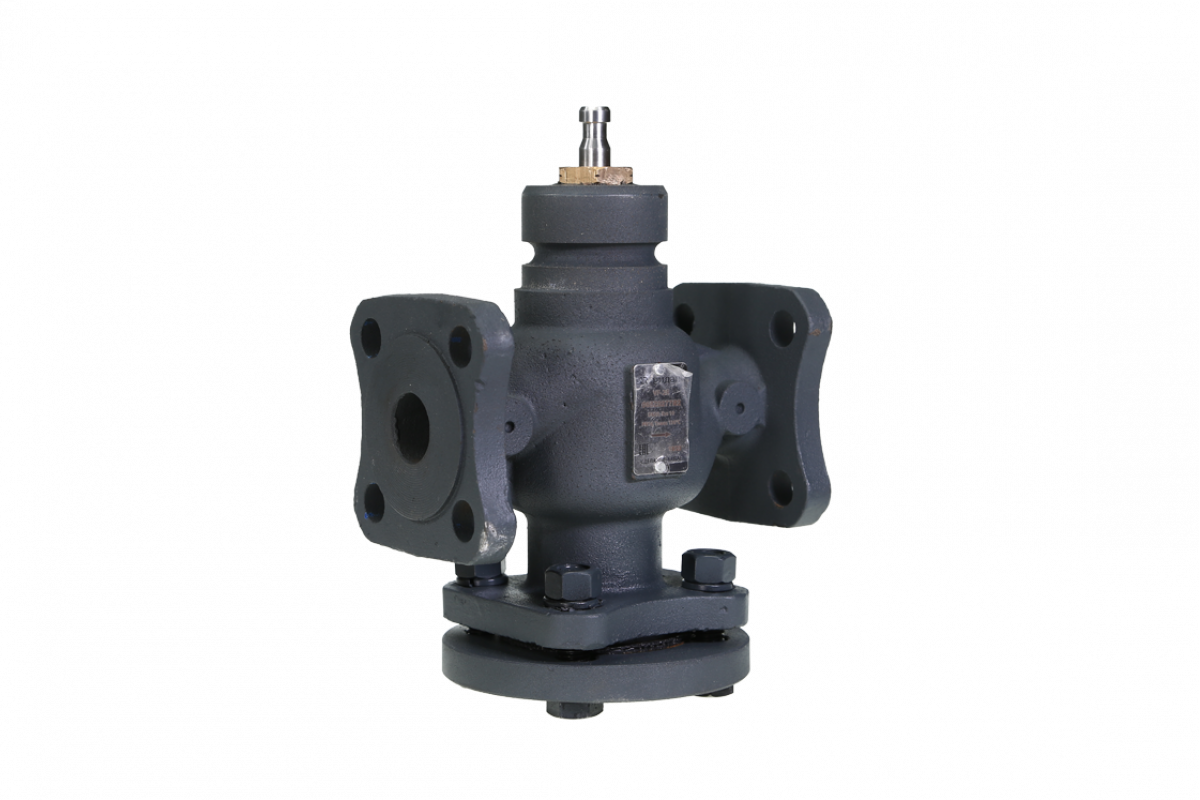

Регулирующий клапан VF-2R
Регулирующий клапан Ридан VF-2R изменяет расход теплоносителя или хладагента по сигналу регулятора. Проходное сечение меняется перемещением затвора, связанного со штоком привода; пропускная способность Kv — 10 м³/ч. Исполнение на DN 25 мм, давление 16 бар, среда вода или 50% водный раствор гликоля, температура -25 …130°С При температурах от -25°С до 0°С необходимо использовать подогреватель штока °C.
Назначение и применение
Назначение изделия — количественное регулирование потока: клапан дросселирует среду, изменяя её расход в зависимости от сигнала регулятора. Применяется в тепловых пунктах, холодильных установках, системах кондиционирования и на технологических трубопроводах.
Условия эксплуатации определяются параметрами среды: вода или 50% водный раствор гликоля, 16 бар, -25 …130°С При температурах от -25°С до 0°С необходимо использовать подогреватель штока °C. Перед клапаном устанавливают фильтр, чтобы твёрдые частицы не нарушали посадку затвора.
Технические характеристики
- Номинальный диаметр (DN): 25 мм
- Рабочая среда: вода или 50% водный раствор гликоля
- Kv: 10 м³/ч
- Номинальное давление (PN): 16 бар
- Температура рабочей среды: -25 …130°С При температурах от -25°С до 0°С необходимо использовать подогреватель штока °C
Преимущества
- Плавное изменение расхода по сигналу привода вместо ступенчатого открытия.
- Пропускная способность Kv 10 м³/ч позволяет подобрать типоразмер под расчётный расход.
- Совместимость с электрическими приводами и регуляторами прямого действия.
- Точное поддержание температуры, расхода или перепада давления в контуре.
- Седельная конструкция герметично перекрывает поток в закрытом положении.
- Возможность работы на воде, гликолевых растворах, паре и хладагентах.
Монтаж и эксплуатация
Клапан устанавливают на трубопроводе с направлением потока по стрелке на корпусе, штоком вверх или в сторону, удобную для обслуживания привода. Привод монтируют после установки корпуса и проверяют полный ход штока без заеданий. Перед пуском линию промывают и удаляют воздух.
Артикул для заказа — 065Z0277R2. Комплектацию, наличие и сроки поставки уточняйте у менеджера: подберём исполнение под ваш проект и пришлём опросный лист.
