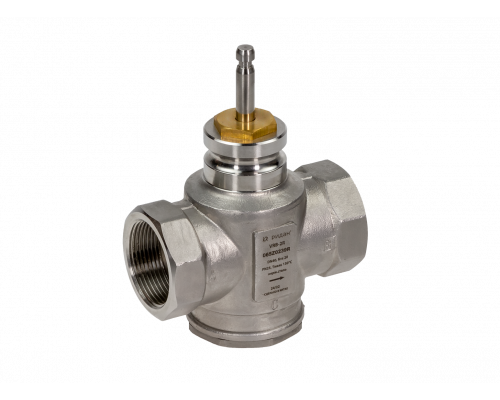

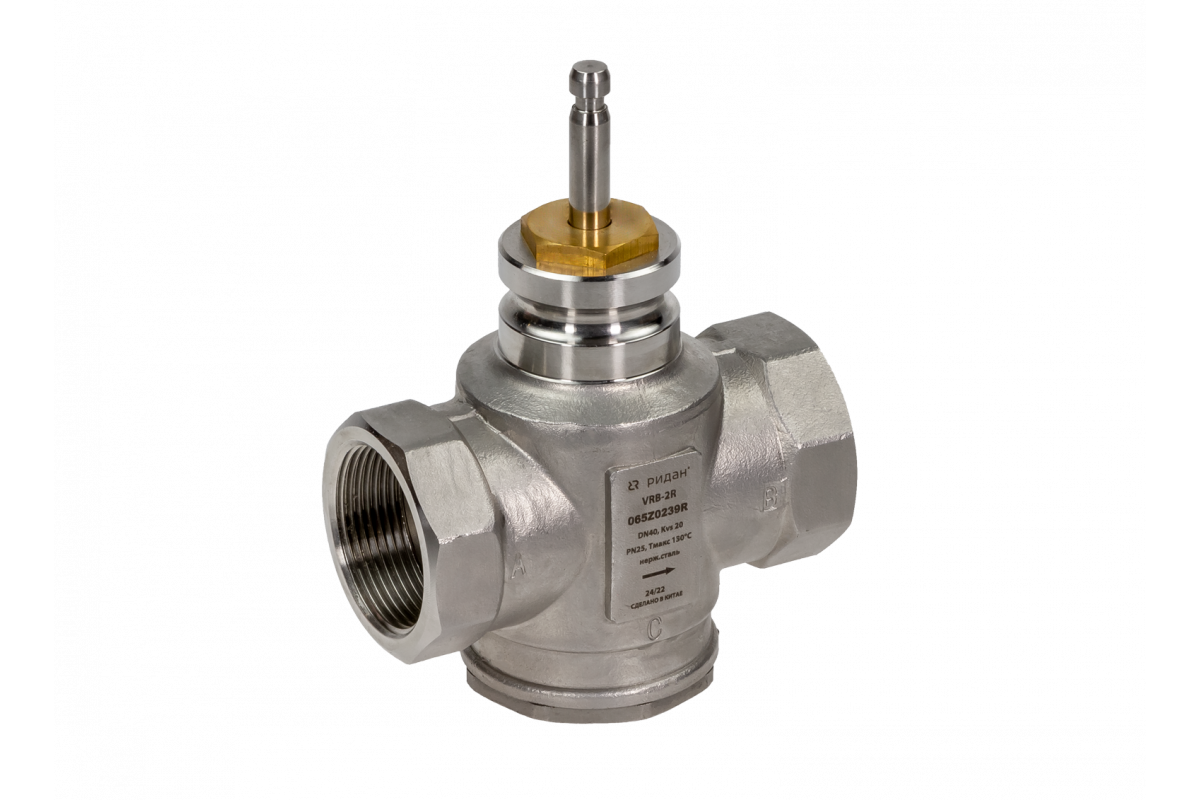

Регулирующий клапан VRB-2R
Регулирующий клапан Ридан VRB-2R изменяет расход теплоносителя или хладагента по сигналу регулятора. Проходное сечение меняется перемещением затвора, связанного со штоком привода; пропускная способность Kv — 2,5 м³/ч. Исполнение на DN 15 мм, давление 25 бар, среда Вода / 50% водный раствор гликоля, температура 0(-25 )…130 (При температуре регулируемой среды от -25 до 0°С требуется использовать подогреватель штока) °C.
Назначение и применение
Назначение изделия — количественное регулирование потока: клапан дросселирует среду, изменяя её расход в зависимости от сигнала регулятора. Применяется в тепловых пунктах, холодильных установках, системах кондиционирования и на технологических трубопроводах.
Рабочая среда — Вода / 50% водный раствор гликоля, температура — 0(-25 )…130 (При температуре регулируемой среды от -25 до 0°С требуется использовать подогреватель штока) °C, номинальное давление — 25 бар. Для водяных и гликолевых контуров применяют исполнения с металлическим или мягким уплотнением затвора, для паровых линий учитывают перепад давления на клапане и возможный эрозионный износ седла.
Технические характеристики
- Номинальный диаметр (DN): 15 мм
- Рабочая среда: Вода / 50% водный раствор гликоля
- Kv: 2,5 м³/ч
- Номинальное давление (PN): 25 бар
- Температура рабочей среды: 0(-25 )…130 (При температуре регулируемой среды от -25 до 0°С требуется использовать подогреватель штока) °C
Преимущества
- Точное поддержание температуры, расхода или перепада давления в контуре.
- Седельная конструкция герметично перекрывает поток в закрытом положении.
- Возможность работы на воде, гликолевых растворах, паре и хладагентах.
- Ремонтопригодность: затвор, шток и уплотнения меняются без замены корпуса.
- Номинальное давление 25 бар допускает установку в контурах среднего давления.
Монтаж и эксплуатация
Клапан устанавливают на трубопроводе с направлением потока по стрелке на корпусе, штоком вверх или в сторону, удобную для обслуживания привода. Привод монтируют после установки корпуса и проверяют полный ход штока без заеданий. Перед пуском линию промывают и удаляют воздух.
Артикул для заказа — 065Z0234R. Комплектацию, наличие и сроки поставки уточняйте у менеджера: подберём исполнение под ваш проект и пришлём опросный лист.
