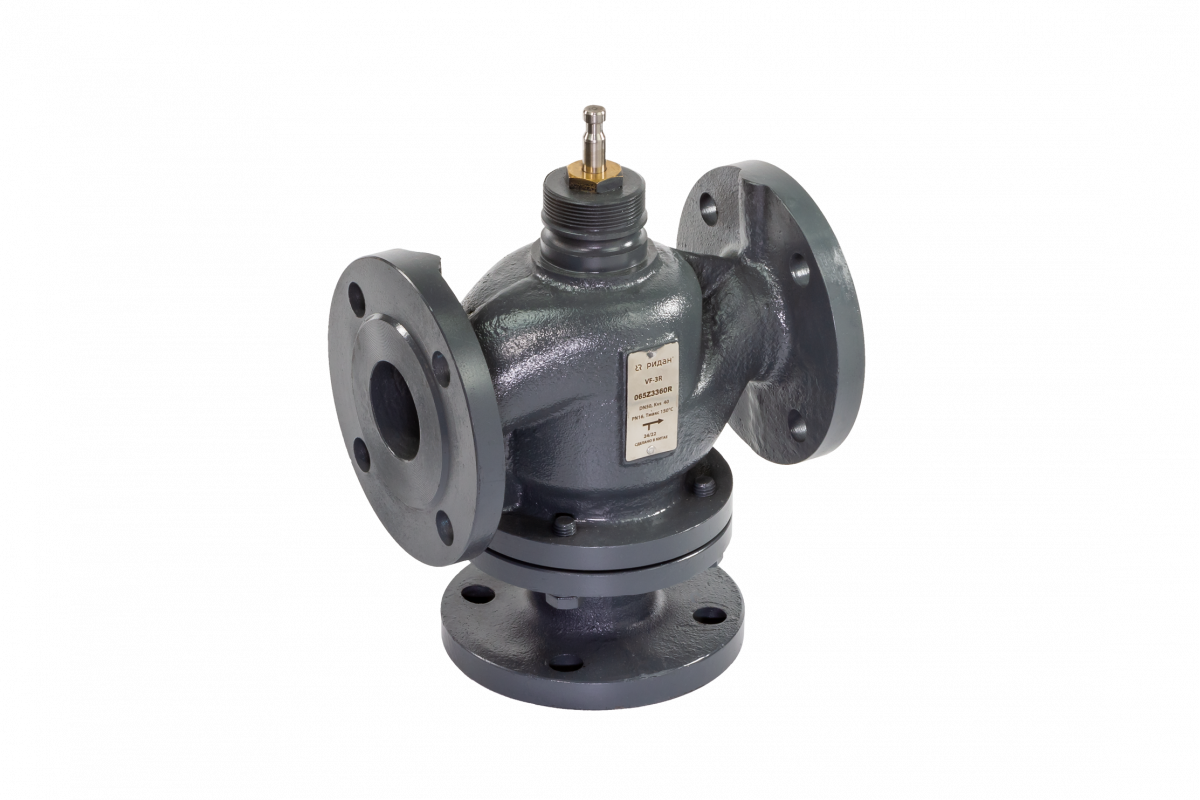

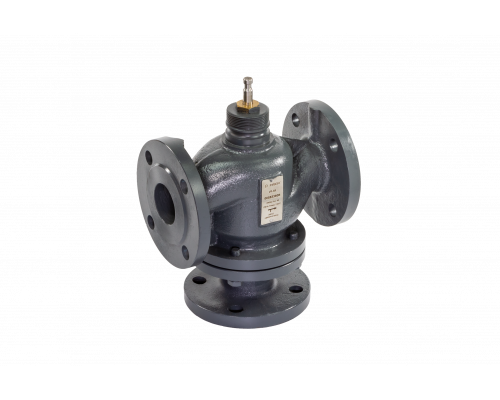

Регулирующий клапан VF-3R
Регулирующий клапан Ридан VF-3R изменяет расход теплоносителя или хладагента по сигналу регулятора. Проходное сечение меняется перемещением затвора, связанного со штоком привода; пропускная способность Kv — 1960 м³/ч. Исполнение на DN 400 мм, давление 16 бар, среда Вода или 50% водный раствор гликоля, температура 0–150 °C.
Назначение и применение
Клапан применяют в системах отопления, вентиляции, холодоснабжения и в технологических контурах для поддержания температуры, расхода или перепада давления. Он работает совместно с электрическим приводом, контроллером или регулятором прямого действия и служит исполнительным элементом схемы.
Условия эксплуатации определяются параметрами среды: Вода или 50% водный раствор гликоля, 16 бар, 0–150 °C. Перед клапаном устанавливают фильтр, чтобы твёрдые частицы не нарушали посадку затвора.
Технические характеристики
- Номинальный диаметр (DN): 400 мм
- Рабочая среда: Вода или 50% водный раствор гликоля (рабочие среды группы 1 и 2)
- Kv: 1960 м³/ч
- Номинальное давление (PN): 16 бар
- Температура рабочей среды: 0–150 °C
Преимущества
- Плавное изменение расхода по сигналу привода вместо ступенчатого открытия.
- Пропускная способность Kv 1960 м³/ч позволяет подобрать типоразмер под расчётный расход.
- Совместимость с электрическими приводами и регуляторами прямого действия.
- Точное поддержание температуры, расхода или перепада давления в контуре.
- Седельная конструкция герметично перекрывает поток в закрытом положении.
- Возможность работы на воде, гликолевых растворах, паре и хладагентах.
Монтаж и эксплуатация
Монтаж выполняют в месте, доступном для снятия привода и обслуживания затвора; фланцевые соединения затягивают равномерно. После установки проверяют герметичность уплотнений и соответствие хода штока сигналу регулятора. Для паровых и высокотемпературных линий учитывают тепловое расширение деталей.
Артикул для заказа — 065B4400R. Комплектацию, наличие и сроки поставки уточняйте у менеджера: подберём исполнение под ваш проект и пришлём опросный лист.
