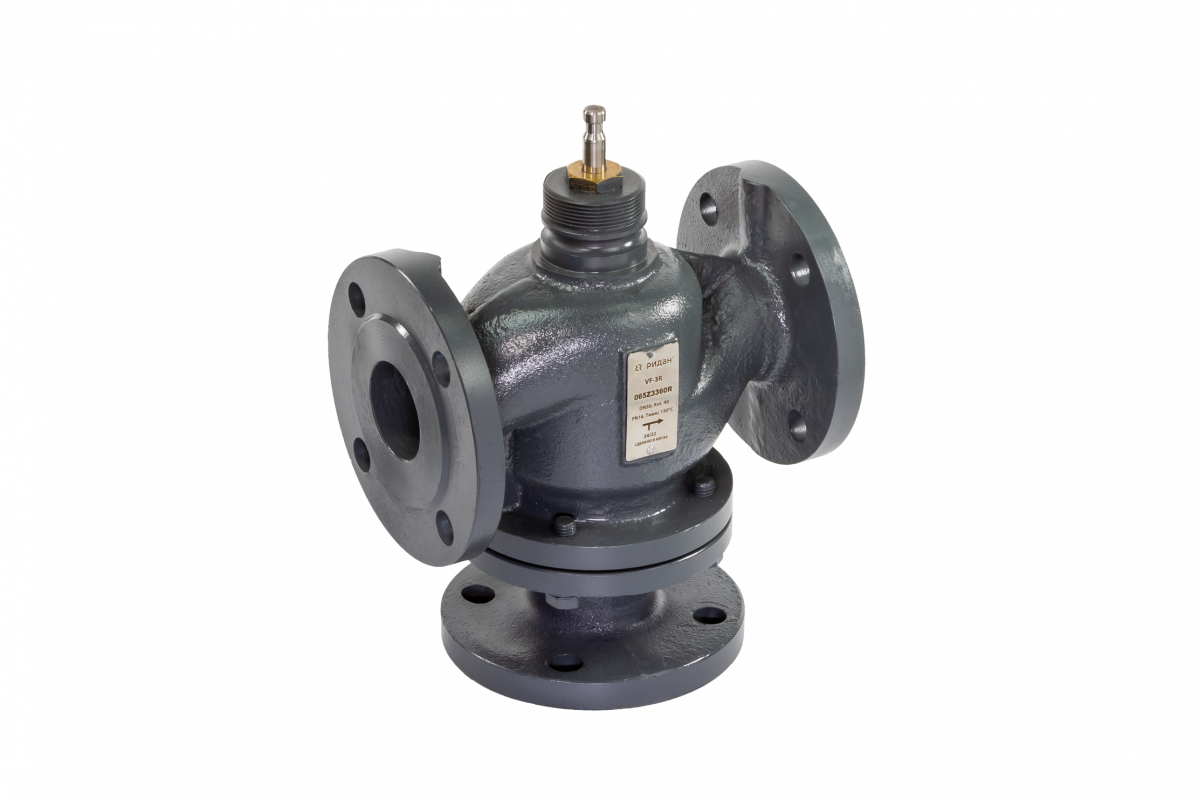

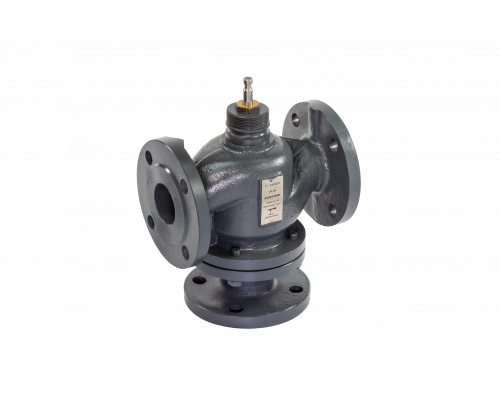

Регулирующий клапан VF-3R
VF-3R от Ридан — клапан регулирующий для плавного управления потоком в системах отопления, холодоснабжения и в холодильных контурах. Седельная пара обеспечивает герметичное перекрытие потока в закрытом положении.
Назначение и применение
Клапан применяют в системах отопления, вентиляции, холодоснабжения и в технологических контурах для поддержания температуры, расхода или перепада давления. Он работает совместно с электрическим приводом, контроллером или регулятором прямого действия и служит исполнительным элементом схемы.
Клапан рассчитан на среду Воду или 50% водный раствор гликоля при температуре 0 (-5)–150 -При температуре от -5 до 0 °С требуется подогреватель штока °C и давлении 16 бар. В холодильных схемах изделие работает с хладагентами и промежуточными хладоносителями, включая гликолевые растворы.
Технические характеристики
- Номинальный диаметр (DN): 150 мм
- Рабочая среда: Вода или 50% водный раствор гликоля (рабочие среды группы 1 и 2)
- Kv: 320 м³/ч
- Номинальное давление (PN): 16 бар
- Температура рабочей среды: 0 (-5)–150 -При температуре от -5 до 0 °С требуется подогреватель штока °C
Преимущества
- Стабильная характеристика регулирования при изменении расхода в системе.
- Совместимость с приводами различных типов упрощает комплектацию узла.
- Диапазон температур 0 (-5)–150 -При температуре от -5 до 0 °С требуется подогреватель штока °C подходит для тепловых и холодильных контуров.
- Плавное изменение расхода по сигналу привода вместо ступенчатого открытия.
- Пропускная способность Kv 320 м³/ч позволяет подобрать типоразмер под расчётный расход.
- Совместимость с электрическими приводами и регуляторами прямого действия.
Монтаж и эксплуатация
Монтаж выполняют в месте, доступном для снятия привода и обслуживания затвора; фланцевые соединения затягивают равномерно. После установки проверяют герметичность уплотнений и соответствие хода штока сигналу регулятора. Для паровых и высокотемпературных линий учитывают тепловое расширение деталей.
Артикул для заказа — 065B3150R. Комплектацию, наличие и сроки поставки уточняйте у менеджера: подберём исполнение под ваш проект и пришлём опросный лист.
