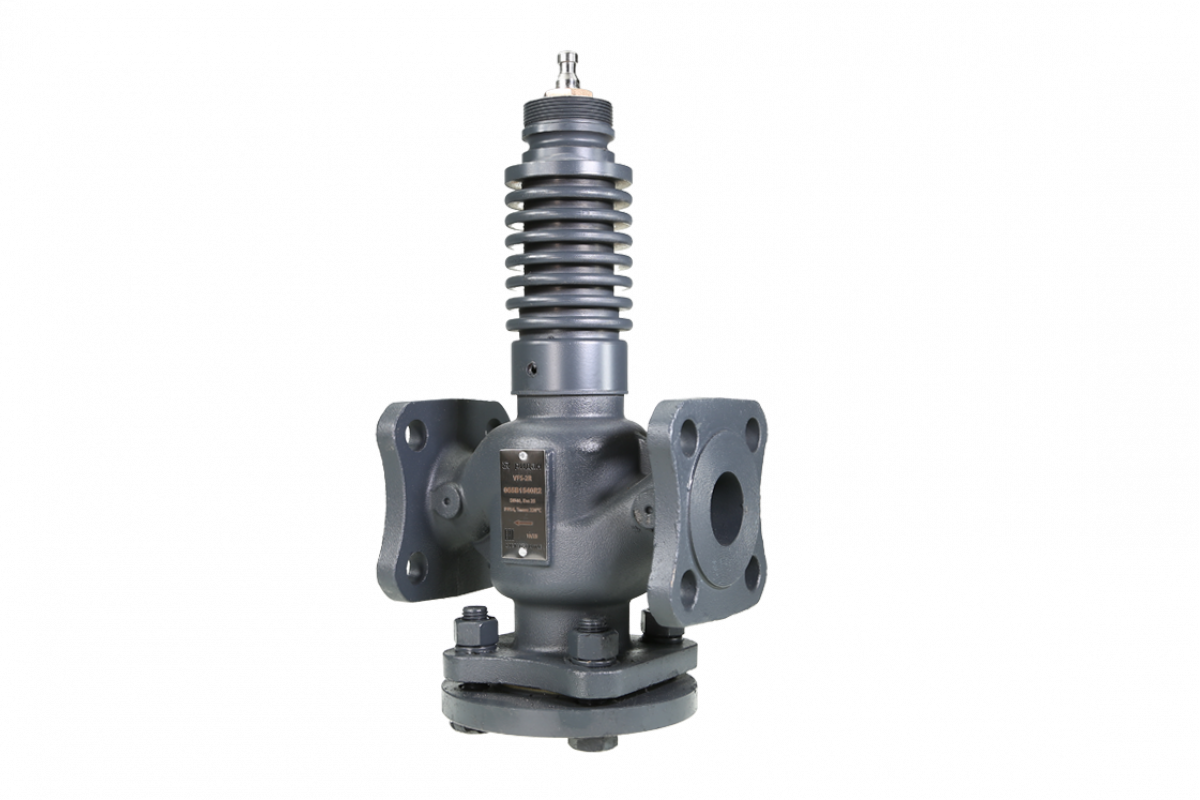

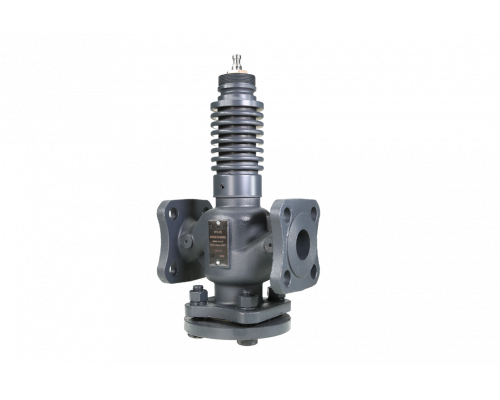

Регулирующий клапан VFS-2R
Регулирующий клапан Ридан VFS-2R изменяет расход теплоносителя или хладагента по сигналу регулятора. Проходное сечение меняется перемещением затвора, связанного со штоком привода; пропускная способность Kv — 40 м³/ч. Исполнение на DN 50 мм, давление 16 бар, среда Вода или 50% водный раствор гликоля/ Водяной пар, температура 220 °C.
Назначение и применение
Клапан применяют в системах отопления, вентиляции, холодоснабжения и в технологических контурах для поддержания температуры, расхода или перепада давления. Он работает совместно с электрическим приводом, контроллером или регулятором прямого действия и служит исполнительным элементом схемы.
Рабочая среда — Вода или 50% водный раствор гликоля/ Водяной пар, температура — 220 °C, номинальное давление — 16 бар. Для водяных и гликолевых контуров применяют исполнения с металлическим или мягким уплотнением затвора, для паровых линий учитывают перепад давления на клапане и возможный эрозионный износ седла.
Технические характеристики
- Номинальный диаметр (DN): 50 мм
- Рабочая среда: Вода или 50% водный раствор гликоля/ Водяной пар (при ΔРкл. = 8 бар)
- Kv: 40 м³/ч
- Номинальное давление (PN): 16 бар
- Температура рабочей среды: 220 °C
Преимущества
- Точное поддержание температуры, расхода или перепада давления в контуре.
- Седельная конструкция герметично перекрывает поток в закрытом положении.
- Возможность работы на воде, гликолевых растворах, паре и хладагентах.
- Ремонтопригодность: затвор, шток и уплотнения меняются без замены корпуса.
- Номинальное давление 16 бар допускает установку в контурах среднего давления.
Монтаж и эксплуатация
Монтаж выполняют в месте, доступном для снятия привода и обслуживания затвора; фланцевые соединения затягивают равномерно. После установки проверяют герметичность уплотнений и соответствие хода штока сигналу регулятора. Для паровых и высокотемпературных линий учитывают тепловое расширение деталей.
Артикул для заказа — 065B1550R2. Комплектацию, наличие и сроки поставки уточняйте у менеджера: подберём исполнение под ваш проект и пришлём опросный лист.
