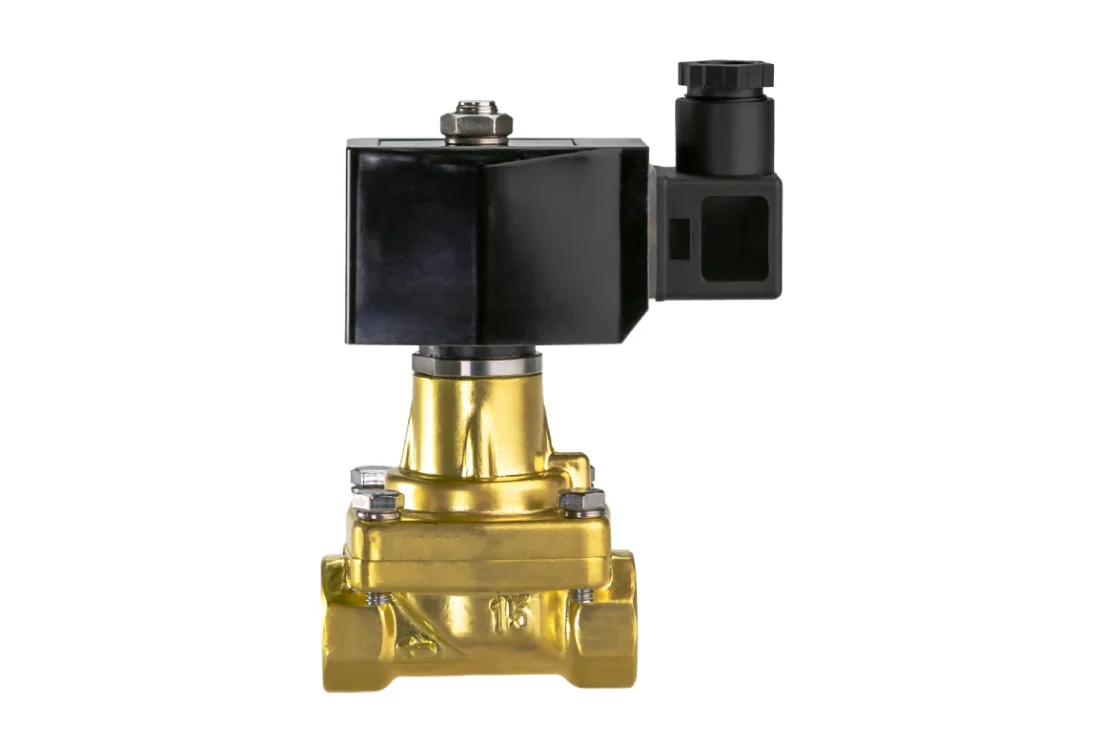

Электромагнитный клапан EV225WR
Клапан электромагнитный Ридан EV225WR служит для дистанционного управления потоком по электрическому сигналу. Катушка втягивает сердечник и перемещает затвор, а при снятии напряжения пружина возвращает его в исходное положение.
Назначение и применение
Назначение изделия — автоматическое отключение и открытие трубопровода по команде от системы управления. Клапан используют как отсечной элемент на нагнетательной и всасывающей линиях холодильного контура, в линиях подачи жидкости и в общепромышленных системах пара, воды и нейтральных газов.
Мембранное или поршневое исполнение затвора разделяет полость катушки и проточную часть, поэтому среда не попадает в электрическую часть. Присоединение G ¼ упрощает встраивание изделия в существующий трубопровод.
Технические характеристики
- Номинальный диаметр (DN): 3 мм
- Материал корпуса: Латунь
- Напряжение питания: 220 В, 50 Гц
- Рабочая среда: Пар
- Серия: EV225WR
- Принцип срабатывания: Нормально закрытый
- Kv: 0,21 м³/ч
- Мощность катушки: 22 ВА
- Присоединение к трубопроводу: G ¼
- Температура рабочей среды: 0..180 °C
Преимущества
- Корпус из материала латунь устойчив к среде пар и перепадам температуры.
- Компактное исполнение с присоединением G ¼ экономит место на трубопроводе.
- Возможность работы в контурах хладагента, воды, пара и нейтральных газов.
- Катушка обеспечивает срабатывание при кратковременной подаче напряжения.
- Работоспособность проверяется подачей напряжения на катушку без разборки узла.
Монтаж и эксплуатация
Клапан монтируют на трубопроводе в удобном для обслуживания положении, следя за совпадением стрелки на корпусе с направлением потока. Перед установкой линию промывают, а перед клапаном ставят фильтр. Катушку подключают по схеме и не используют как рычаг при монтаже.
Артикул для заказа — 042U320331R. Комплектацию, наличие и сроки поставки уточняйте у менеджера: подберём исполнение под ваш проект и пришлём опросный лист.
