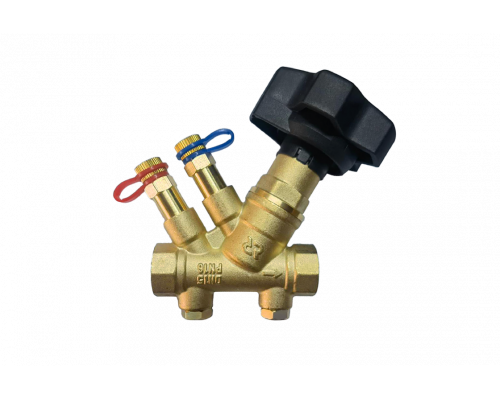

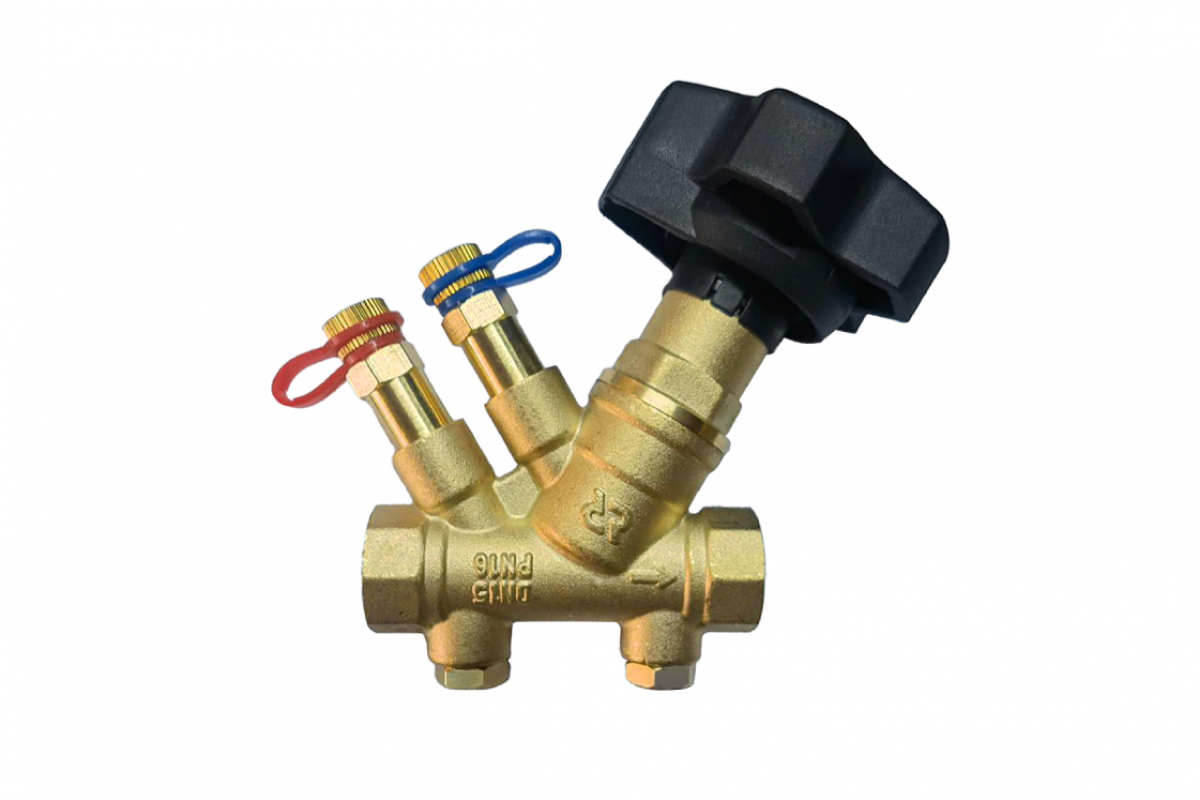

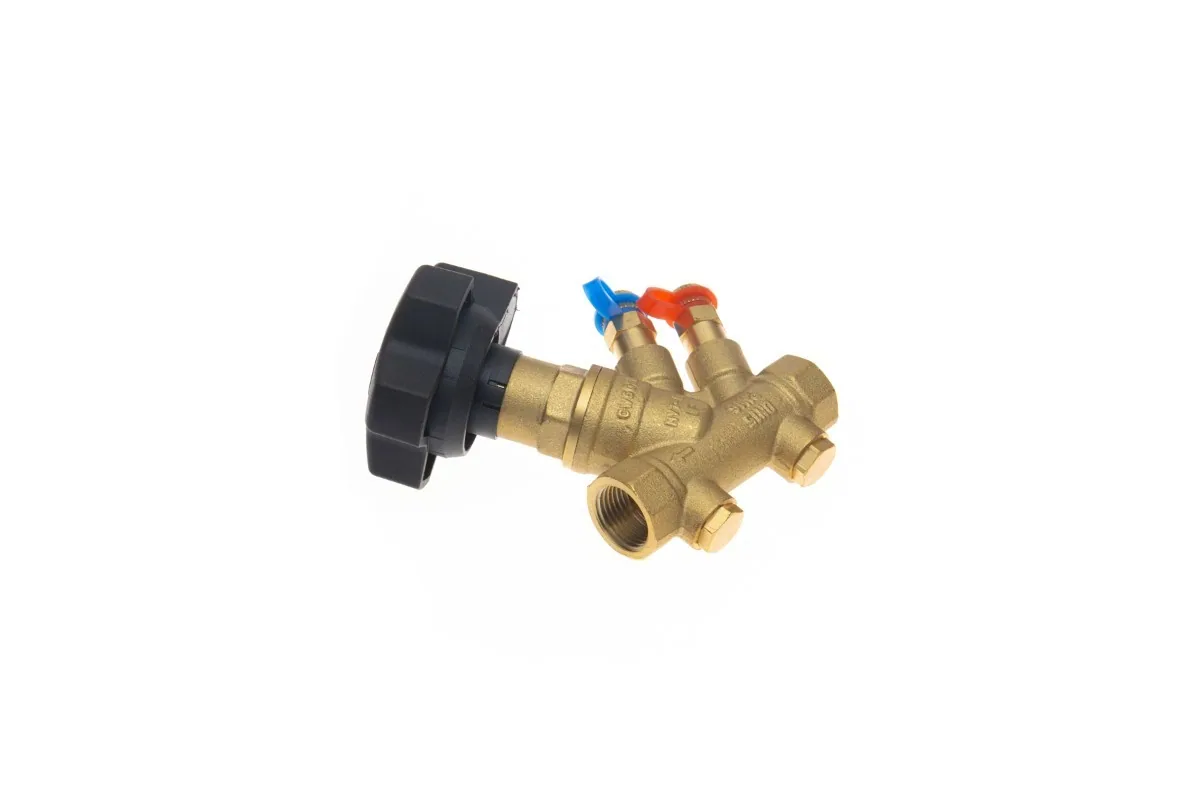

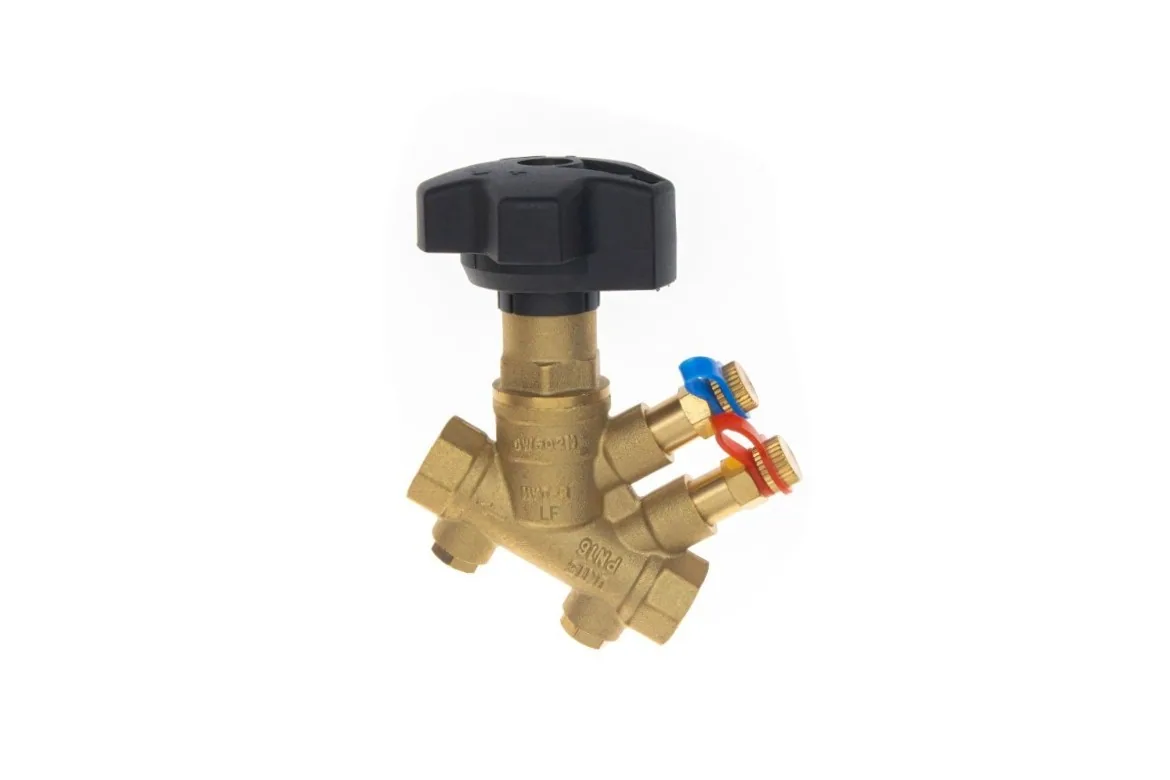

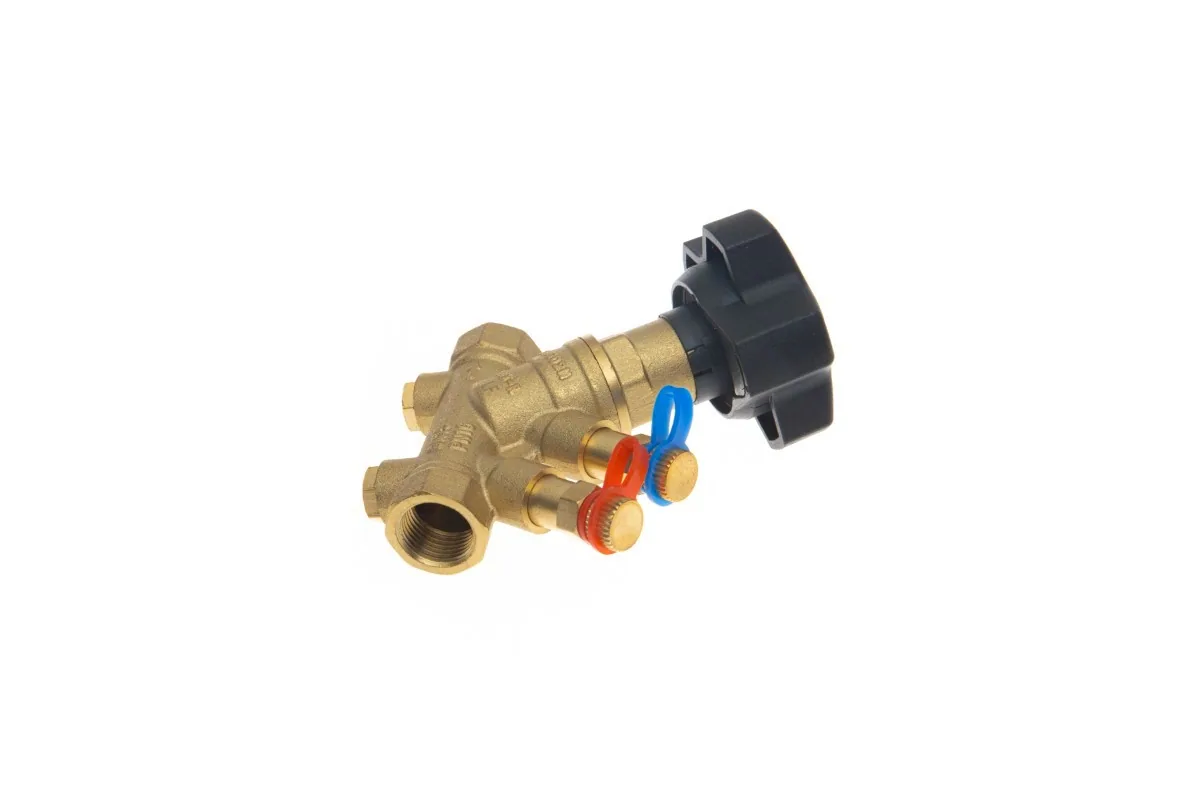

Балансировочный клапан MVT-R
Клапан MVT-R служит для гидравлической балансировки контуров: он ограничивает и стабилизирует расход в каждой ветви системы. Измерение перепада давления на клапане позволяет проверить фактическую величину расхода и зафиксировать настройку.
Назначение и применение
Клапан применяется для настройки расхода в стояках, ветвях и кольцах систем отопления и охлаждения. Он также используется как запорный элемент и как точка измерения перепада давления при пусконаладке и техническом обслуживании. Настройка клапана выполняется по проектной величине расхода и фиксируется в ведомости балансировки.
Клапан работает в системах при давлении до 16 бар и температуре до 120 °C. Присоединение Внутренняя резьба ISO 7/1 соответствует стандартным решениям трубопроводной обвязки, а измерительные ниппели позволяют контролировать параметры без разборки узла. Настройка сохраняется при закрытии и открытии клапана.
Технические характеристики
- Номинальный диаметр (DN): 15LF мм
- Рабочая среда: Вода и водные растворы гликолей до 50% для систем отопления и охлаждения
- Kv: 2,54 м³/ч
- Номинальное давление (PN): 16 бар
- Присоединение к трубопроводу: Внутренняя резьба ISO 7/1
- Температура рабочей среды: 120 °C
Преимущества
- Балансировка ветвей устраняет перегрев и недогрев потребителей.
- Клапан рассчитан на давление до 16 бар и температуру до 120 °C.
- Присоединение Внутренняя резьба ISO 7/1 совместимо со стандартной трубопроводной обвязкой.
- Настройка выполняется по проектной величине расхода среды.
- Конструкция допускает измерение перепада давления на клапане.
Монтаж и эксплуатация
Клапан устанавливают на трубопроводе с соблюдением направления потока, указанного на корпусе, и обеспечивают доступ к настроечному элементу и ниппелям. После заполнения системы снимают перепад давления и выставляют расход по проектной величине, затем фиксируют настройку.
Артикул для заказа — 003Z4040R. Комплектацию, наличие и сроки поставки уточняйте у менеджера: подберём исполнение под ваш проект и пришлём опросный лист.
