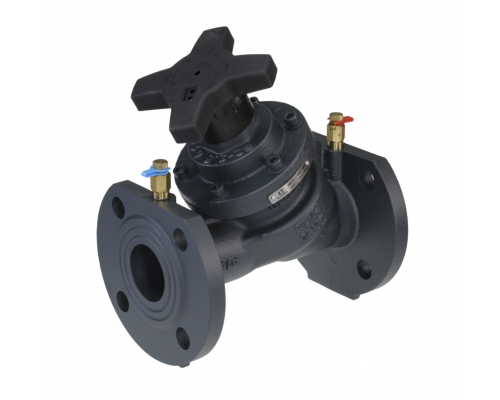

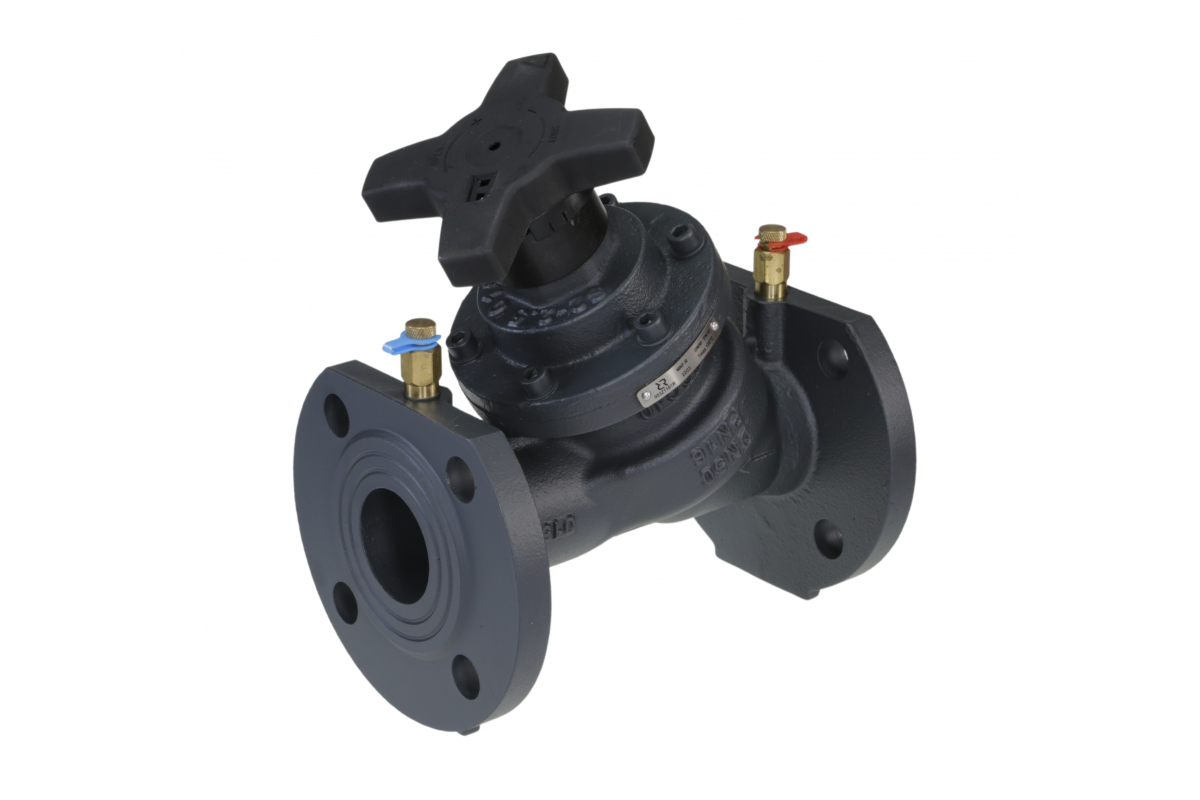

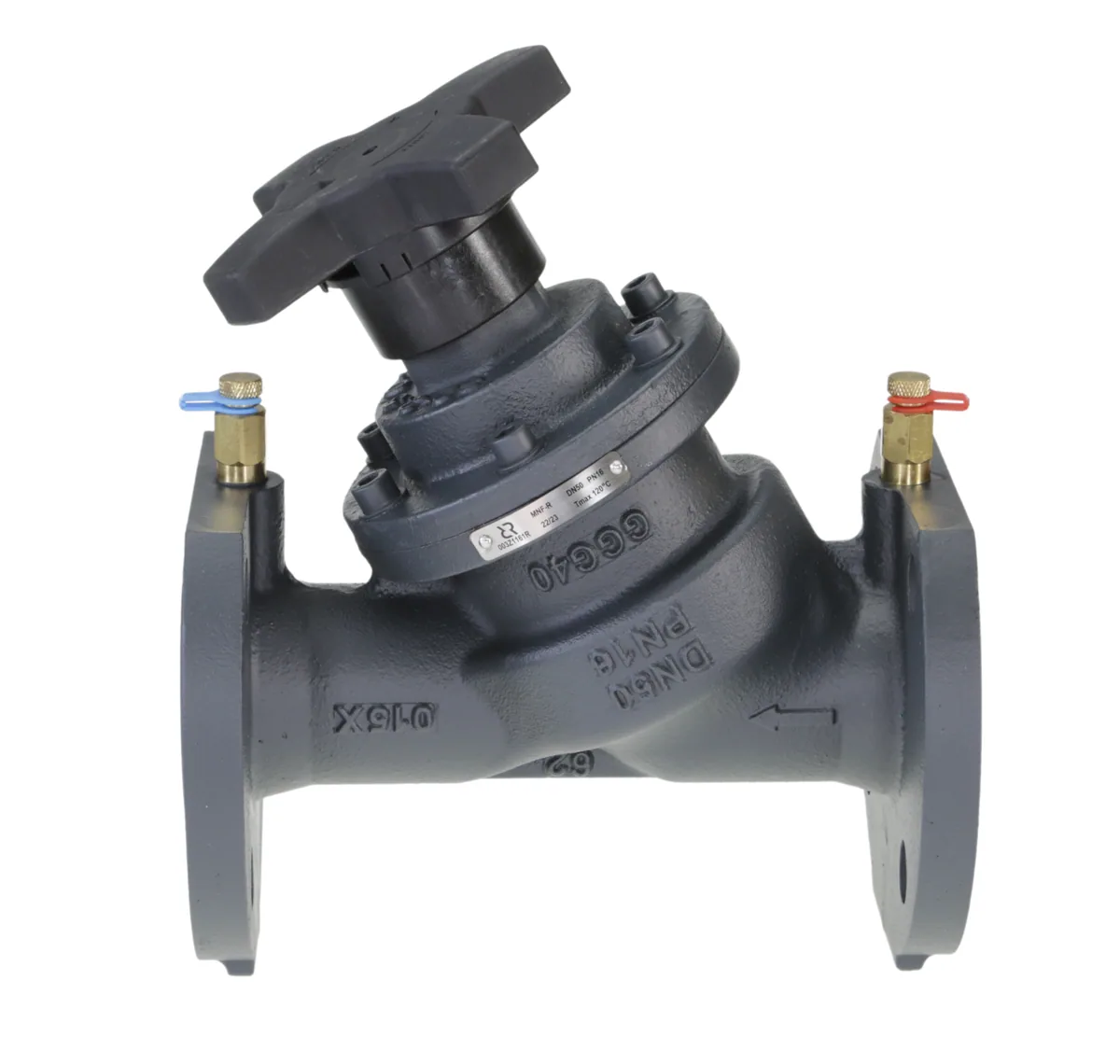

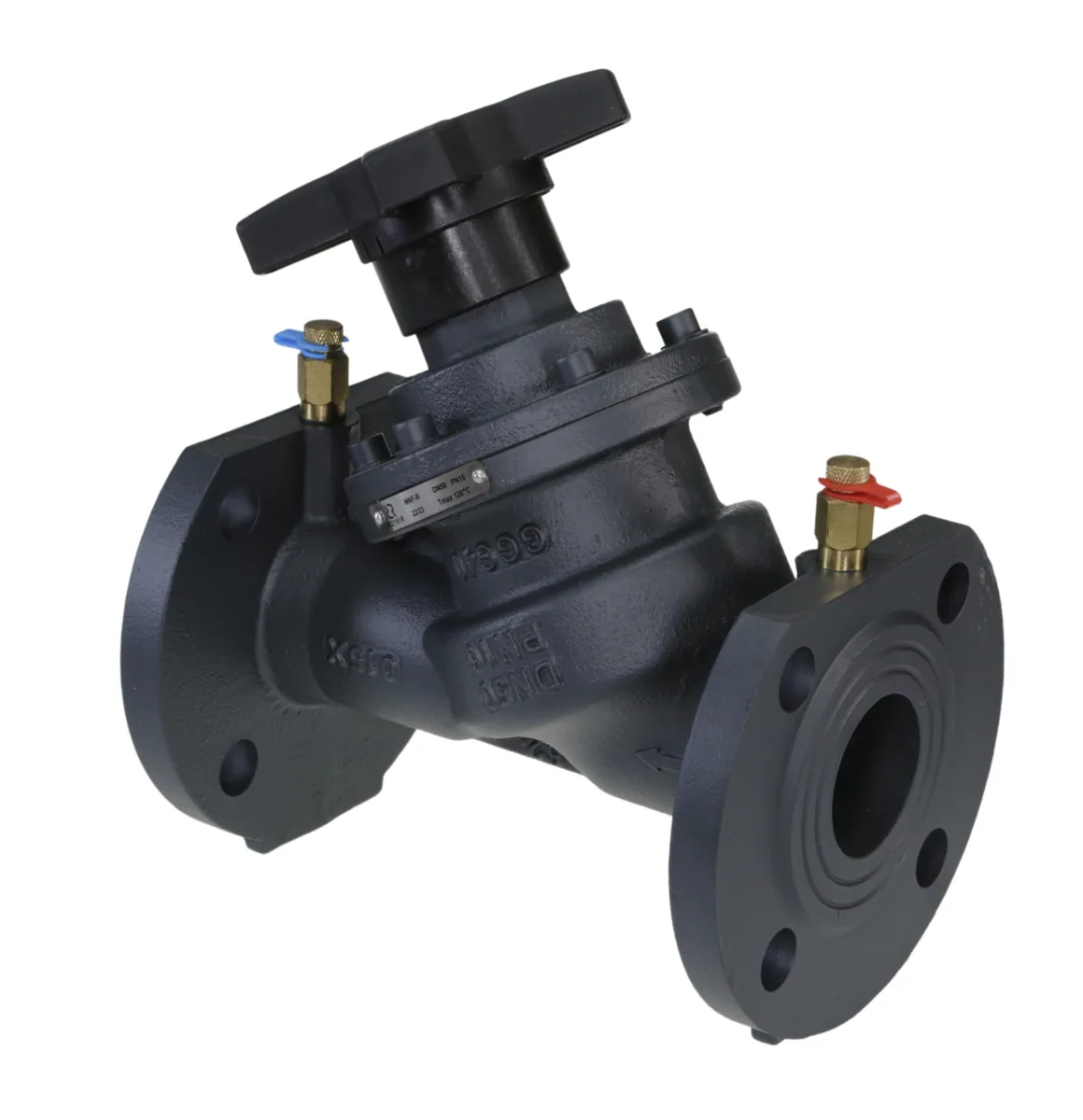

Балансировочный клапан MNF-R
Ручной балансировочный клапан MNF-R регулирует расход среды в трубопроводе и сохраняет заданное положение затвора при эксплуатации. Настройка выполняется по проектной величине расхода с последующей проверкой измерительными приборами. Клапан устанавливается на подающем или обратном трубопроводе.
Назначение и применение
Клапан применяется для настройки расхода в стояках, ветвях и кольцах систем отопления и охлаждения. Он также используется как запорный элемент и как точка измерения перепада давления при пусконаладке и техническом обслуживании. Настройка клапана выполняется по проектной величине расхода и фиксируется в ведомости балансировки.
Область применения — системы отопления, холодоснабжения и горячего водоснабжения зданий, тепловые пункты, а также контуры с водными растворами гликоля.
Технические характеристики
- Номинальный диаметр (DN): 400 мм
- Рабочая среда: Вода и водные растворы гликоля 50%
- Kv: 3050 м³/ч
- Номинальное давление (PN): 25 бар
- Присоединение к трубопроводу: Фланцы EN 1092-2
- Температура рабочей среды: 150 °C
Преимущества
- Точная настройка расхода снижает энергопотребление насосов.
- Фиксация положения затвора исключает самопроизвольное изменение настройки.
- Измерение параметров выполняется штатным сервисным прибором.
- Клапан применим в системах с водой и водными растворами гликоля.
- Обслуживание сводится к проверке настройки и состояния уплотнений.
Монтаж и эксплуатация
Клапан устанавливают на трубопроводе с соблюдением направления потока, указанного на корпусе, и обеспечивают доступ к настроечному элементу и ниппелям. После заполнения системы снимают перепад давления и выставляют расход по проектной величине, затем фиксируют настройку.
Артикул для заказа — 003Z1198R. Комплектацию, наличие и сроки поставки уточняйте у менеджера: подберём исполнение под ваш проект и пришлём опросный лист.
