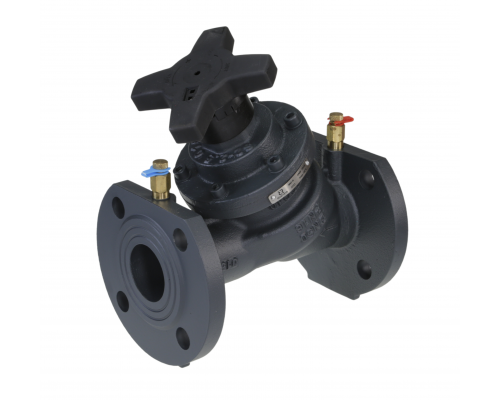

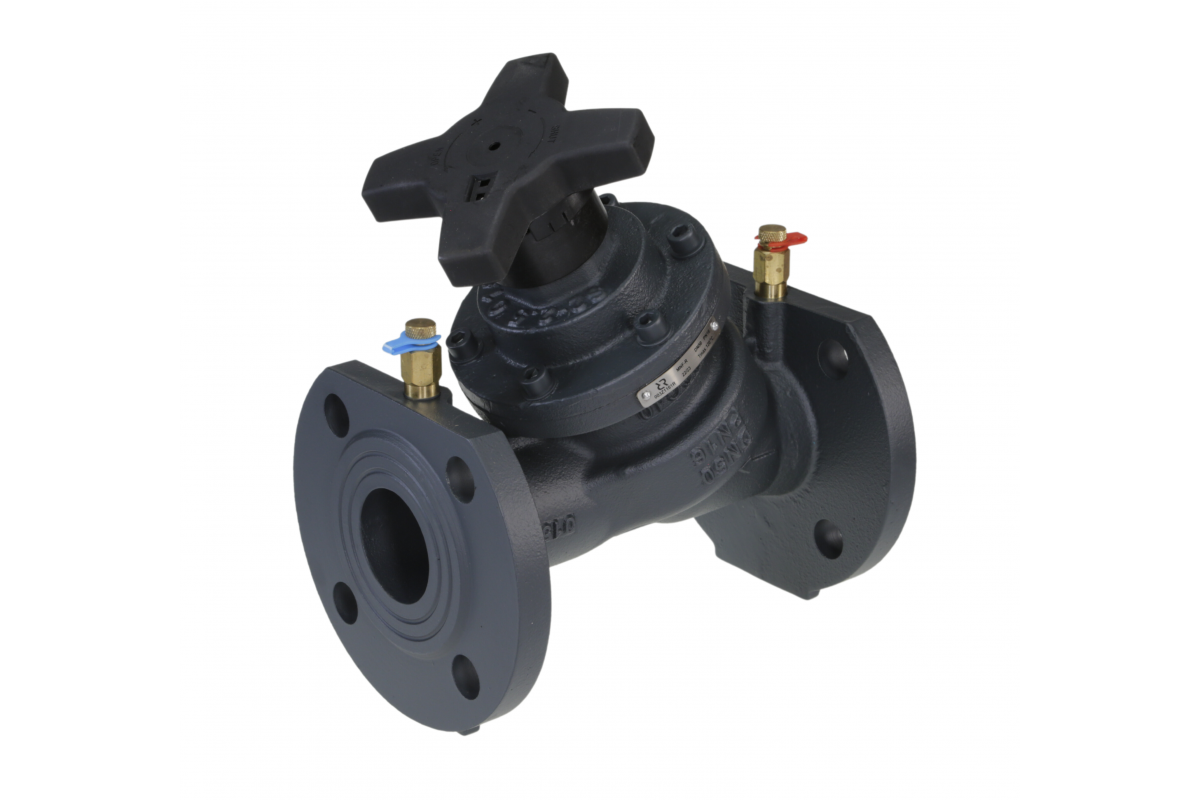

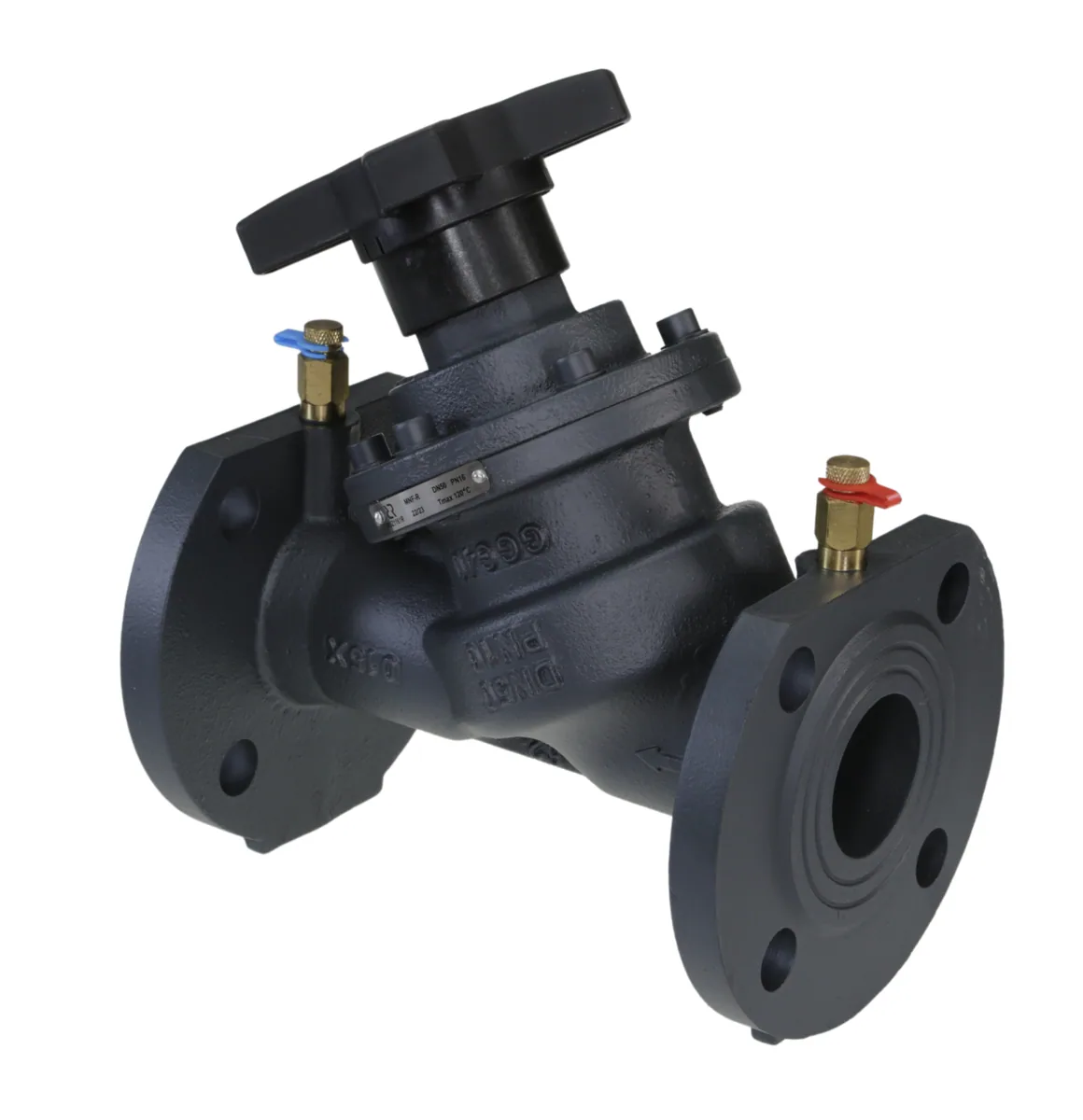

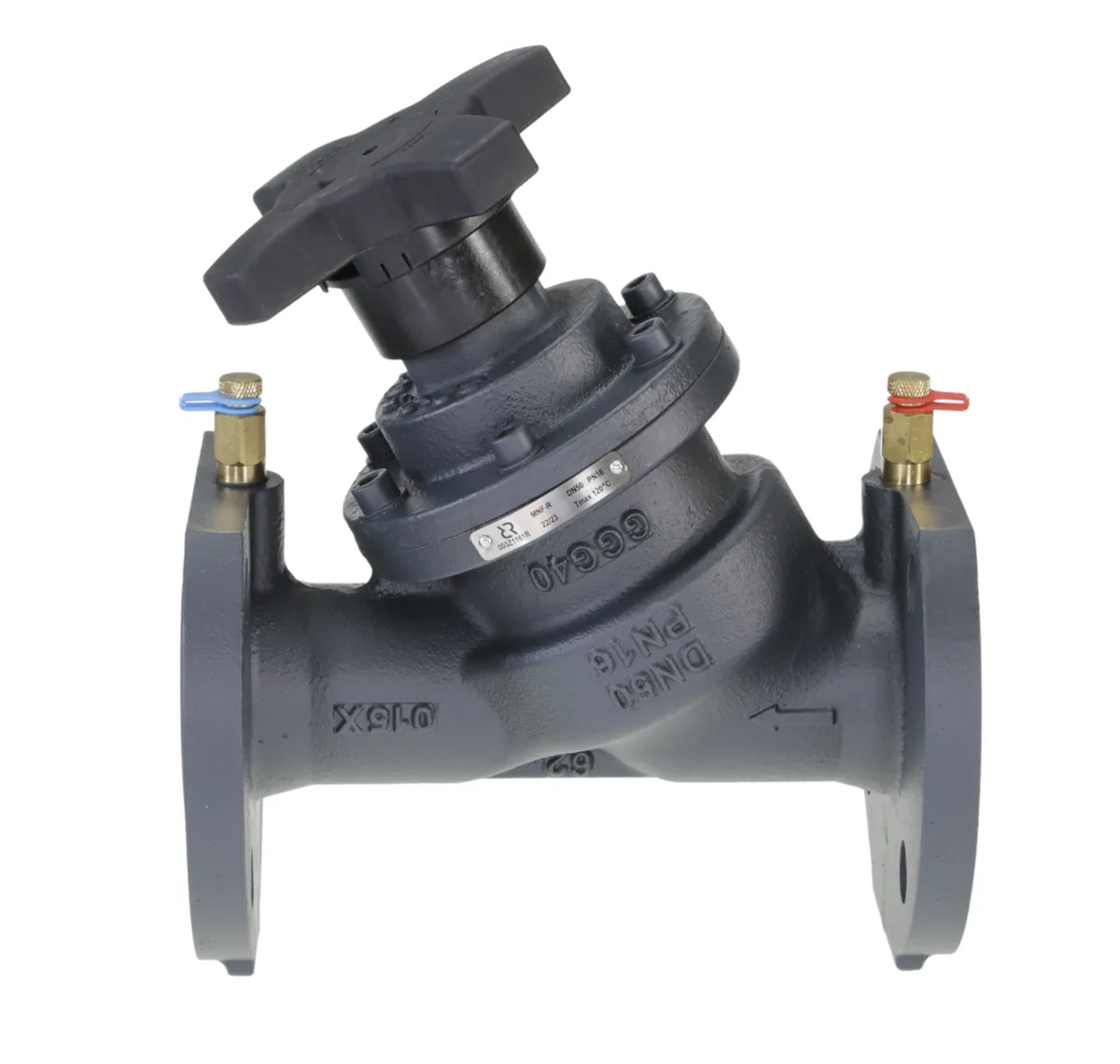

Балансировочный клапан MNF-R
Клапан MNF-R служит для гидравлической балансировки контуров: он ограничивает и стабилизирует расход в каждой ветви системы. Измерение перепада давления на клапане позволяет проверить фактическую величину расхода и зафиксировать настройку.
Назначение и применение
Назначение клапана — распределение расхода теплоносителя между потребителями в соответствии с проектом и устранение гидравлической разрегулировки системы. Балансировка снижает перегрев или недогрев отдельных ветвей и уменьшает затраты энергии на перекачку среды.
Клапан работает в системах при давлении до 16/25 бар и температуре до 120 °C. Присоединение Фланцы EN 1092-2 соответствует стандартным решениям трубопроводной обвязки, а измерительные ниппели позволяют контролировать параметры без разборки узла. Настройка сохраняется при закрытии и открытии клапана.
Технические характеристики
- Номинальный диаметр (DN): 15 мм
- Рабочая среда: Вода и водные растворы гликоля 50%
- Kv: 4,47 м³/ч
- Номинальное давление (PN): 16/25 бар
- Присоединение к трубопроводу: Фланцы EN 1092-2
- Температура рабочей среды: 120 °C
Преимущества
- Балансировка ветвей устраняет перегрев и недогрев потребителей.
- Клапан рассчитан на давление до 16/25 бар и температуру до 120 °C.
- Присоединение Фланцы EN 1092-2 совместимо со стандартной трубопроводной обвязкой.
- Настройка выполняется по проектной величине расхода среды.
- Конструкция допускает измерение перепада давления на клапане.
Монтаж и эксплуатация
Монтаж выполняют по схеме балансировки: клапан размещают на участке с прямыми отрезками трубопровода до и после него. Настройку проводят при работающей системе, последовательно переходя от дальних ветвей к ближним, с записью фактических значений расхода.
Артикул для заказа — 003Z1185R. Комплектацию, наличие и сроки поставки уточняйте у менеджера: подберём исполнение под ваш проект и пришлём опросный лист.
