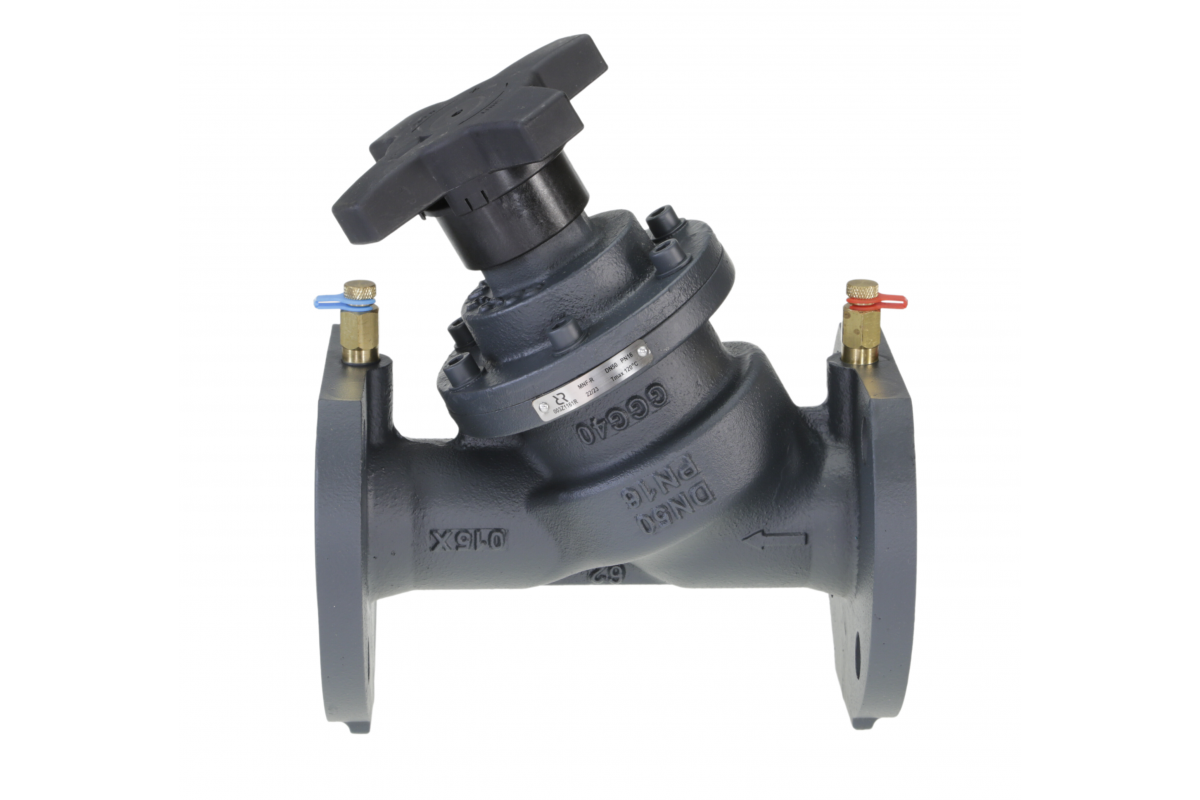

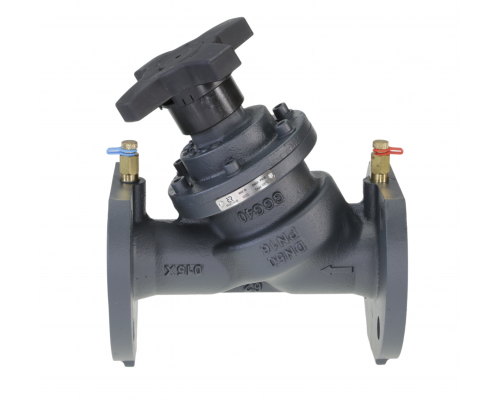

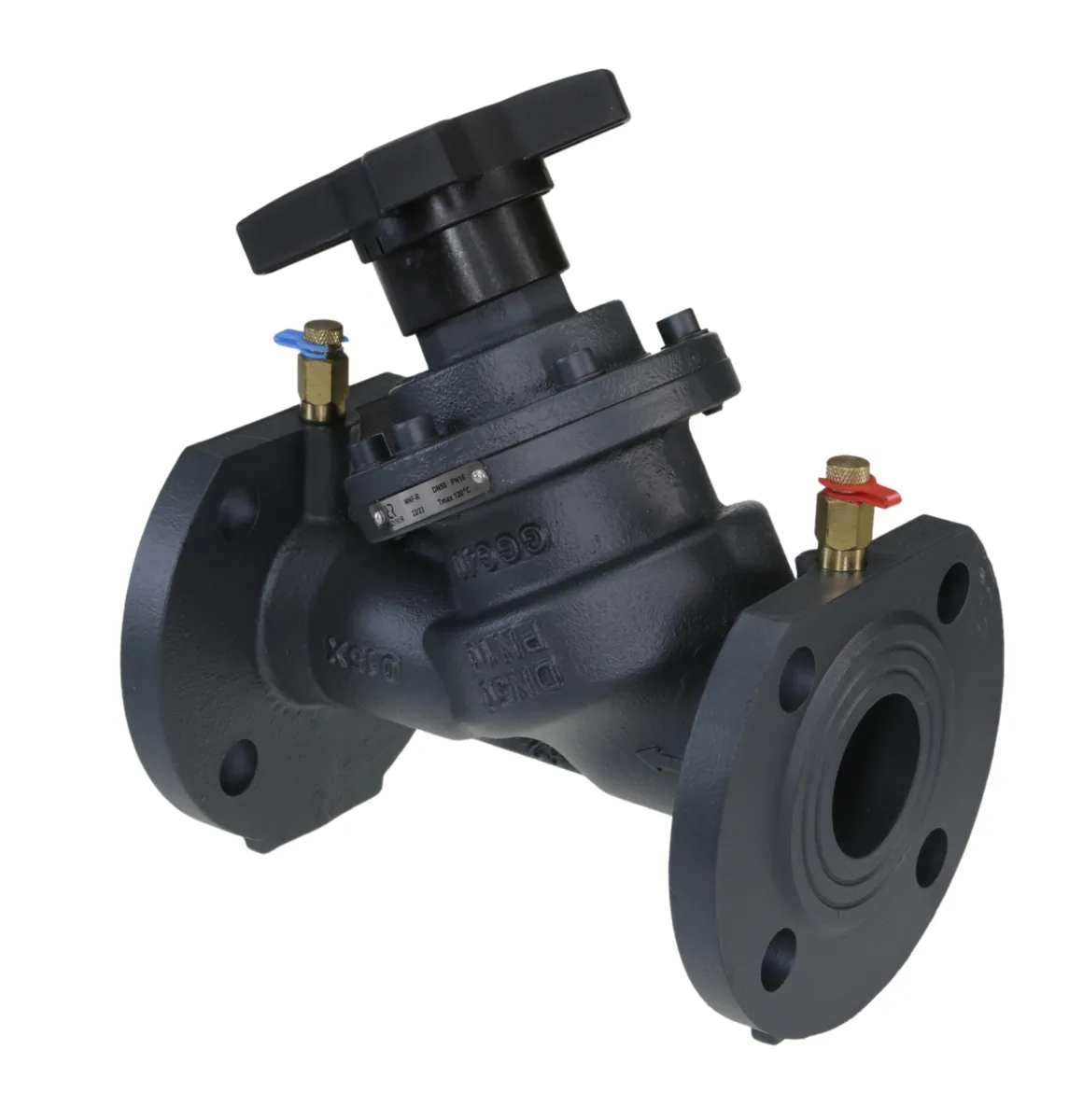

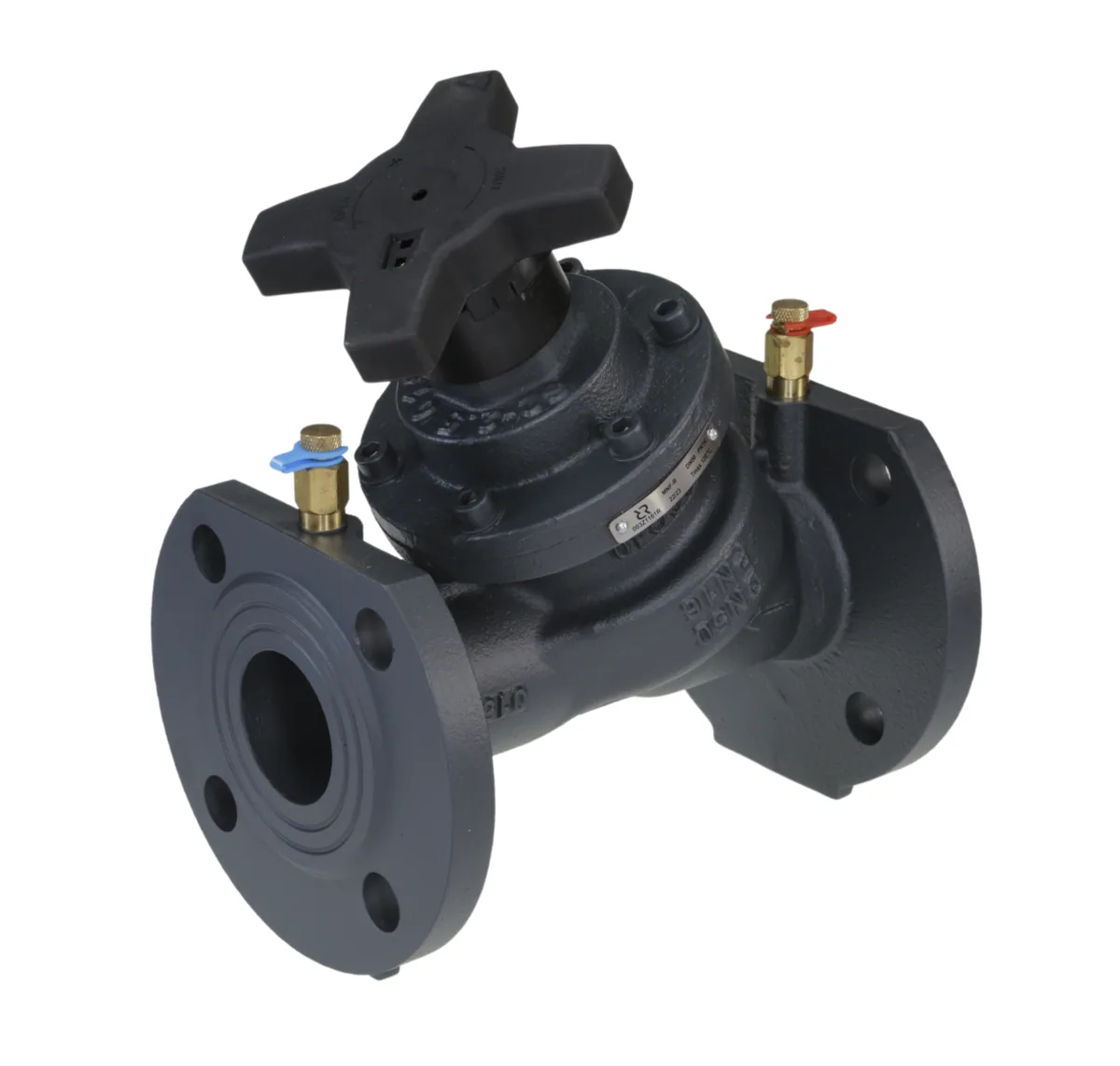

Ридан MNF-R 003Z1171R DN65 — Ручной балансировочный клапан, фланцевый, PN25, Tmax 150 °C

Балансировочный клапан MNF-R

Клапан MNF-R служит для гидравлической балансировки контуров: он ограничивает и стабилизирует расход в каждой ветви системы. Измерение перепада давления на клапане позволяет проверить фактическую величину расхода и зафиксировать настройку.

Назначение и применение

Назначение клапана — распределение расхода теплоносителя между потребителями в соответствии с проектом и устранение гидравлической разрегулировки системы. Балансировка снижает перегрев или недогрев отдельных ветвей и уменьшает затраты энергии на перекачку среды.

Клапан работает в системах при давлении до 25 бар и температуре до 150 °C. Присоединение Фланцы EN 1092-2 соответствует стандартным решениям трубопроводной обвязки, а измерительные ниппели позволяют контролировать параметры без разборки узла. Настройка сохраняется при закрытии и открытии клапана.

Технические характеристики

• Номинальный диаметр (DN): 65 мм
• Рабочая среда: Вода и водные растворы гликоля 50%
• Kv: 84,9 м³/ч
• Номинальное давление (PN): 25 бар
• Присоединение к трубопроводу: Фланцы EN 1092-2
• Температура рабочей среды: 150 °C

Преимущества

• Балансировка ветвей устраняет перегрев и недогрев потребителей.
• Клапан рассчитан на давление до 25 бар и температуру до 150 °C.
• Присоединение Фланцы EN 1092-2 совместимо со стандартной трубопроводной обвязкой.
• Настройка выполняется по проектной величине расхода среды.
• Конструкция допускает измерение перепада давления на клапане.

Монтаж и эксплуатация

Монтаж выполняют по схеме балансировки: клапан размещают на участке с прямыми отрезками трубопровода до и после него. Настройку проводят при работающей системе, последовательно переходя от дальних ветвей к ближним, с записью фактических значений расхода.

Артикул для заказа — 003Z1171R. Комплектацию, наличие и сроки поставки уточняйте у менеджера: подберём исполнение под ваш проект и пришлём опросный лист.
