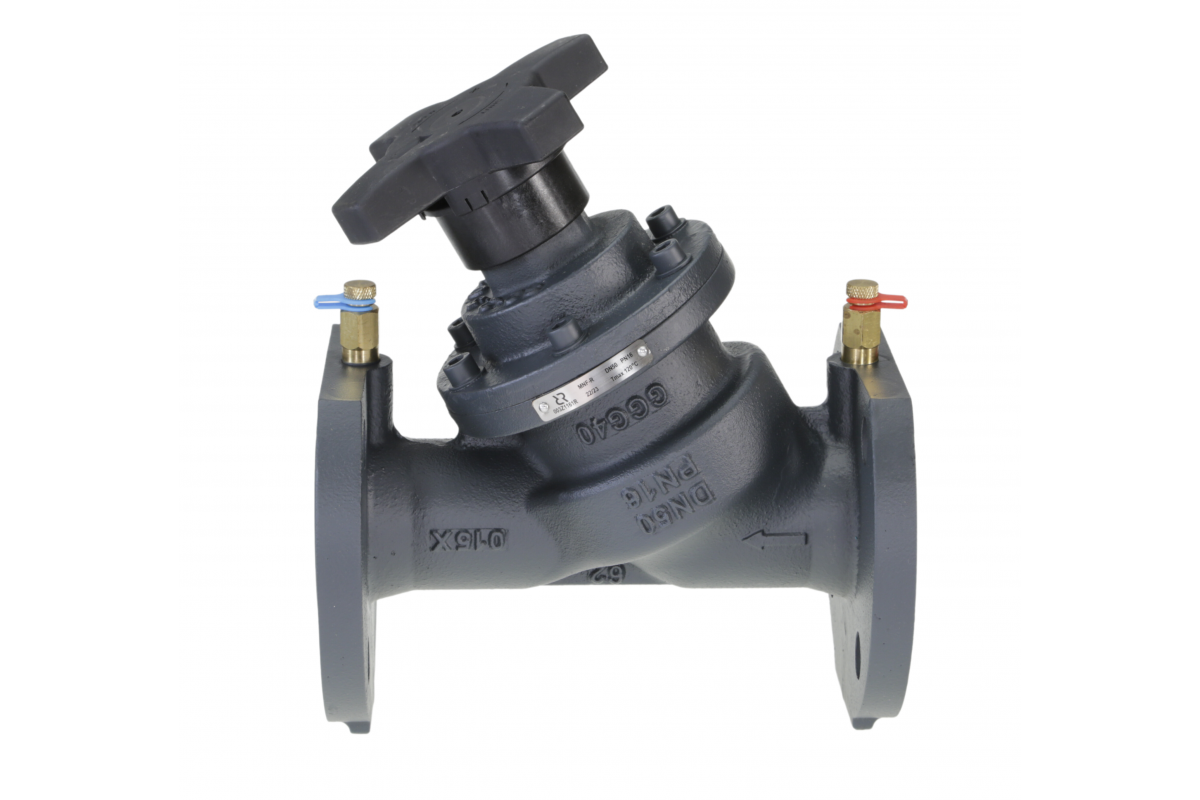

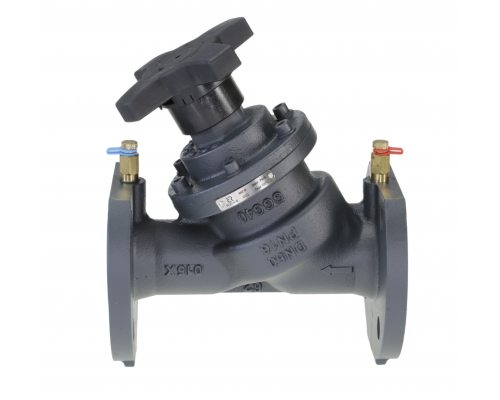

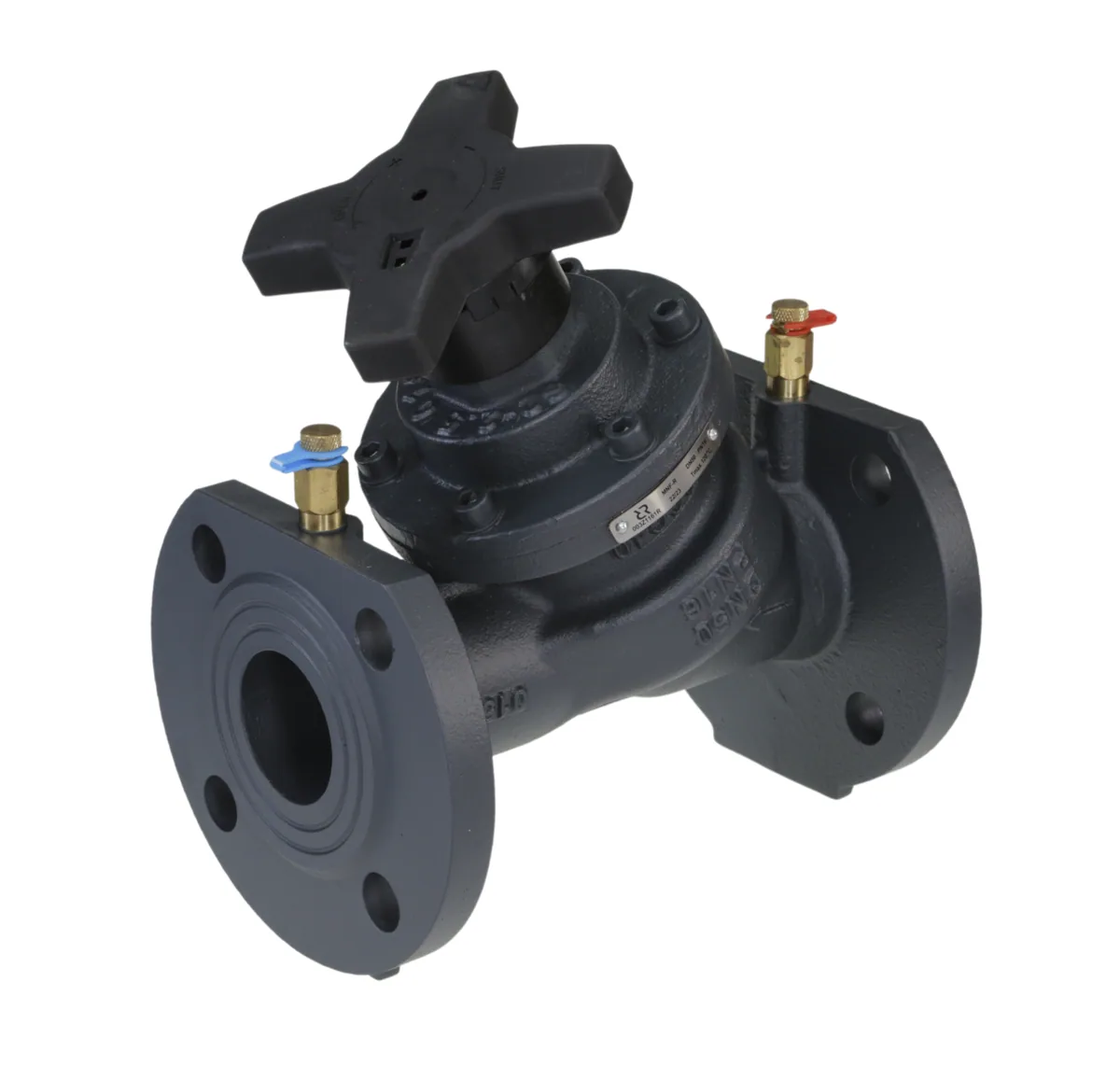

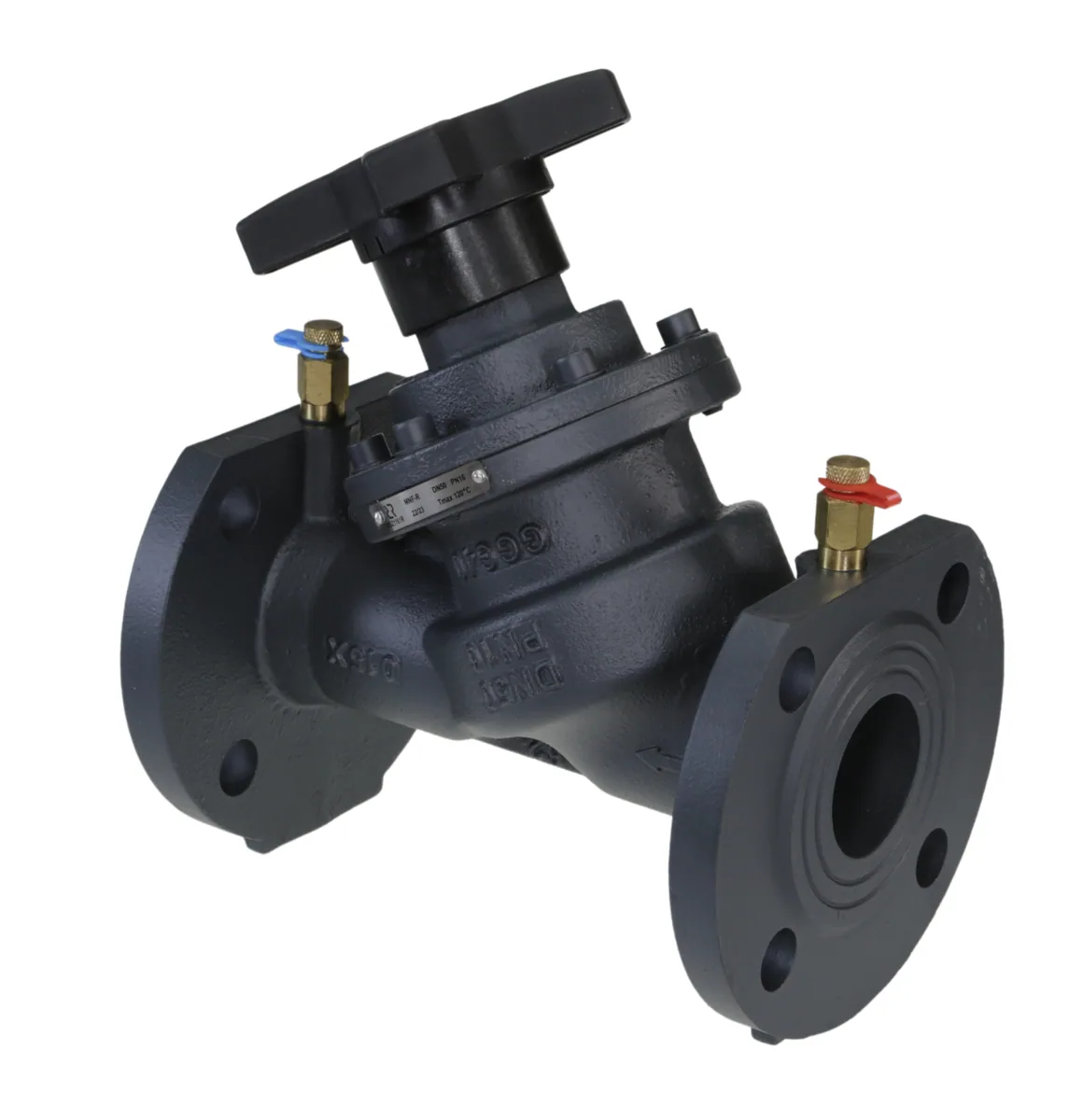

Балансировочный клапан MNF-R
Балансировочный клапан MNF-R предназначен для настройки расхода теплоносителя в системах отопления и холодоснабжения. Настроечный элемент фиксирует проектное положение затвора, что обеспечивает требуемое распределение расхода между ветвями и стояками. Для контроля настройки используются измерительные ниппели.
Назначение и применение
Клапан применяется для настройки расхода в стояках, ветвях и кольцах систем отопления и охлаждения. Он также используется как запорный элемент и как точка измерения перепада давления при пусконаладке и техническом обслуживании. Настройка клапана выполняется по проектной величине расхода и фиксируется в ведомости балансировки.
Изделие эксплуатируется при параметрах среды до 25 бар по давлению и до 150 °C по температуре. Для измерения расхода клапан комплектуется ниппелями и подключается к сервисному прибору через импульсные трубки. Положение настройки защищено от случайного изменения.
Технические характеристики
- Номинальный диаметр (DN): 50 мм
- Рабочая среда: Вода и водные растворы гликоля 50%
- Kv: 70,5 м³/ч
- Номинальное давление (PN): 25 бар
- Присоединение к трубопроводу: Фланцы EN 1092-2
- Температура рабочей среды: 150 °C
Преимущества
- Настройка расхода фиксируется и сохраняется при эксплуатации системы.
- Измерительные ниппели позволяют контролировать расход без разборки узла.
- Шкала настройки упрощает воспроизведение проектных параметров.
- Клапан выполняет функции запорного элемента на участке.
- Балансировка ветвей устраняет перегрев и недогрев потребителей.
- Клапан рассчитан на давление до 25 бар и температуру до 150 °C.
Монтаж и эксплуатация
Клапан устанавливают на трубопроводе с соблюдением направления потока, указанного на корпусе, и обеспечивают доступ к настроечному элементу и ниппелям. После заполнения системы снимают перепад давления и выставляют расход по проектной величине, затем фиксируют настройку.
Артикул для заказа — 003Z1170R. Комплектацию, наличие и сроки поставки уточняйте у менеджера: подберём исполнение под ваш проект и пришлём опросный лист.
