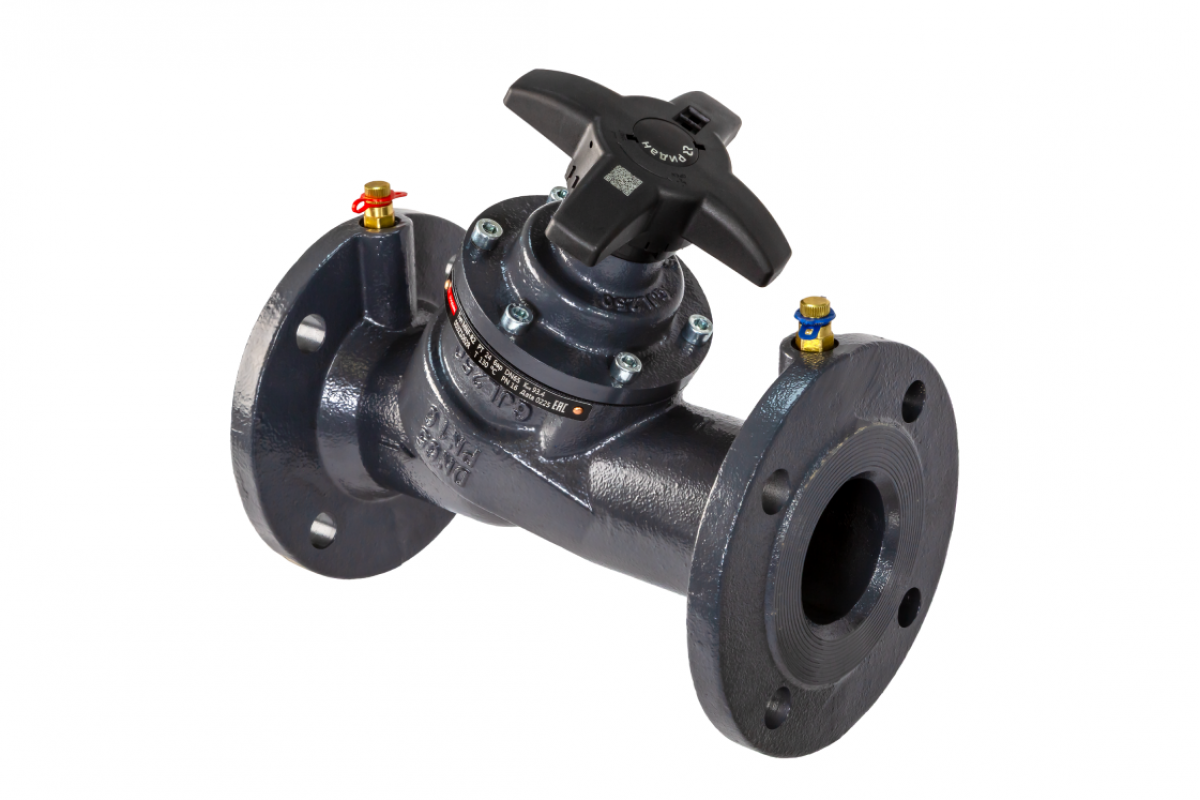

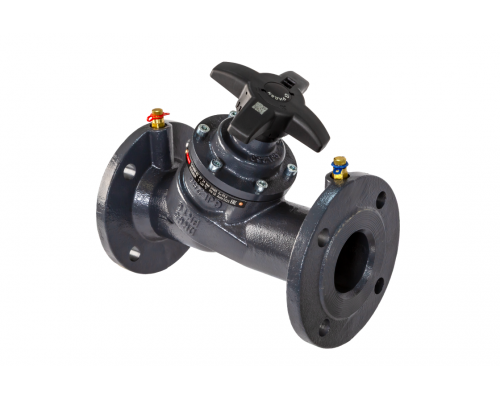

Балансировочный клапан 003Z1087R
Балансировочный клапан 003Z1087R предназначен для настройки расхода теплоносителя в системах отопления и холодоснабжения. Настроечный элемент фиксирует проектное положение затвора, что обеспечивает требуемое распределение расхода между ветвями и стояками. Для контроля настройки используются измерительные ниппели.
Назначение и применение
Назначение клапана — распределение расхода теплоносителя между потребителями в соответствии с проектом и устранение гидравлической разрегулировки системы. Балансировка снижает перегрев или недогрев отдельных ветвей и уменьшает затраты энергии на перекачку среды.
Изделие эксплуатируется при параметрах среды до 16 бар по давлению и до 130 °C по температуре. Для измерения расхода клапан комплектуется ниппелями и подключается к сервисному прибору через импульсные трубки. Положение настройки защищено от случайного изменения.
Технические характеристики
- Номинальный диаметр (DN): 25 мм
- Рабочая среда: Вода и водные растворы гликоля 50%
- Kv: 9 м³/ч
- Номинальное давление (PN): 16 бар
- Присоединение к трубопроводу: Фланцы EN 1092-2
- Температура рабочей среды: 130 °C
Преимущества
- Настройка расхода фиксируется и сохраняется при эксплуатации системы.
- Измерительные ниппели позволяют контролировать расход без разборки узла.
- Шкала настройки упрощает воспроизведение проектных параметров.
- Клапан выполняет функции запорного элемента на участке.
- Балансировка ветвей устраняет перегрев и недогрев потребителей.
- Клапан рассчитан на давление до 16 бар и температуру до 130 °C.
Монтаж и эксплуатация
Монтаж выполняют по схеме балансировки: клапан размещают на участке с прямыми отрезками трубопровода до и после него. Настройку проводят при работающей системе, последовательно переходя от дальних ветвей к ближним, с записью фактических значений расхода.
Артикул для заказа — 003Z1087R. Комплектацию, наличие и сроки поставки уточняйте у менеджера: подберём исполнение под ваш проект и пришлём опросный лист.
