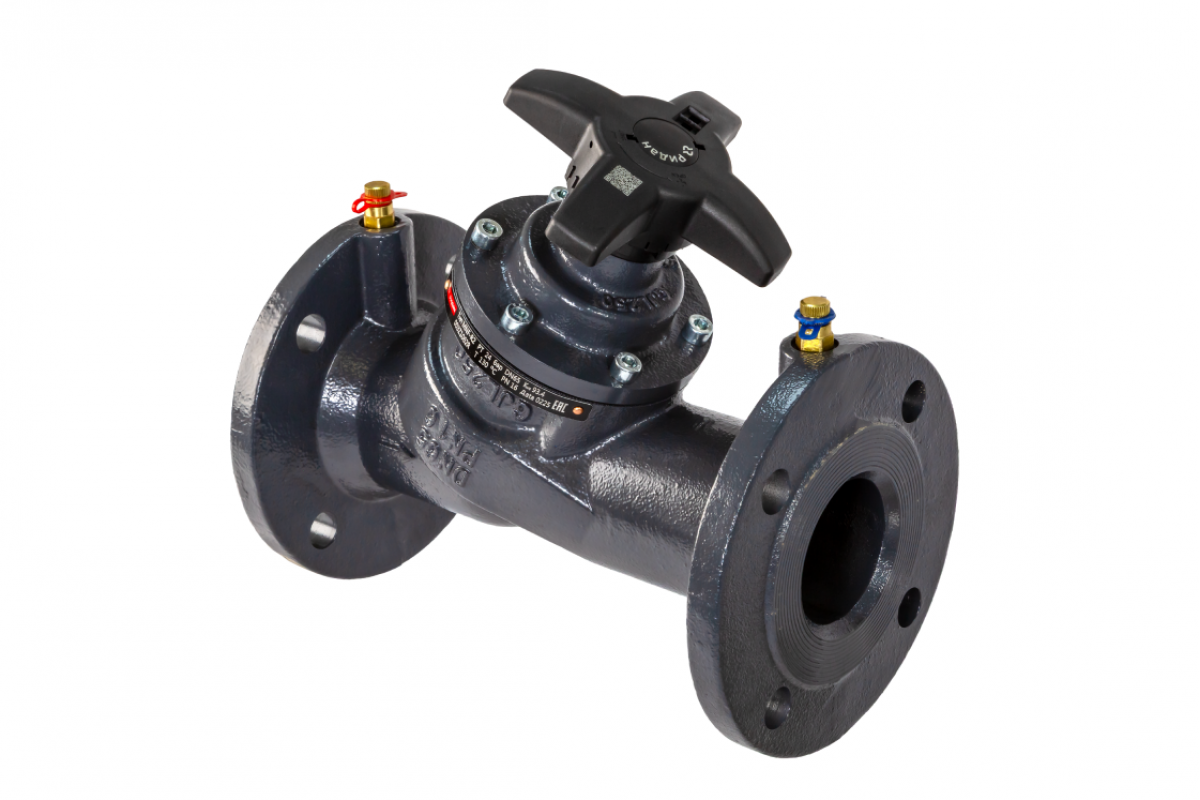

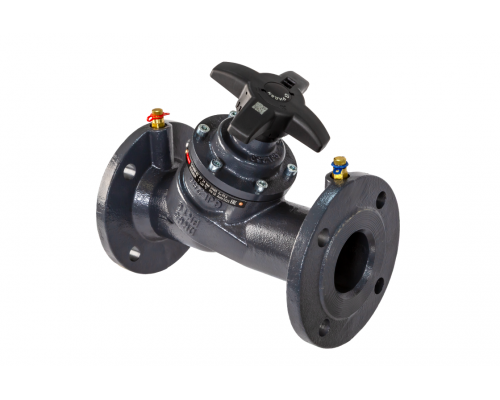

Балансировочный клапан 003Z1073R
Ручной балансировочный клапан 003Z1073R регулирует расход среды в трубопроводе и сохраняет заданное положение затвора при эксплуатации. Настройка выполняется по проектной величине расхода с последующей проверкой измерительными приборами. Клапан устанавливается на подающем или обратном трубопроводе.
Назначение и применение
Назначение клапана — распределение расхода теплоносителя между потребителями в соответствии с проектом и устранение гидравлической разрегулировки системы. Балансировка снижает перегрев или недогрев отдельных ветвей и уменьшает затраты энергии на перекачку среды.
Область применения — системы отопления, холодоснабжения и горячего водоснабжения зданий, тепловые пункты, а также контуры с водными растворами гликоля.
Технические характеристики
- Номинальный диаметр (DN): 100 мм
- Рабочая среда: Вода и водные растворы гликоля 50%
- Kv: 200 м³/ч
- Номинальное давление (PN): 25 бар
- Присоединение к трубопроводу: Фланцы EN 1092-2
- Температура рабочей среды: 150 °C
Преимущества
- Точная настройка расхода снижает энергопотребление насосов.
- Фиксация положения затвора исключает самопроизвольное изменение настройки.
- Измерение параметров выполняется штатным сервисным прибором.
- Клапан применим в системах с водой и водными растворами гликоля.
- Обслуживание сводится к проверке настройки и состояния уплотнений.
Монтаж и эксплуатация
Монтаж выполняют по схеме балансировки: клапан размещают на участке с прямыми отрезками трубопровода до и после него. Настройку проводят при работающей системе, последовательно переходя от дальних ветвей к ближним, с записью фактических значений расхода.
Артикул для заказа — 003Z1073R. Комплектацию, наличие и сроки поставки уточняйте у менеджера: подберём исполнение под ваш проект и пришлём опросный лист.
