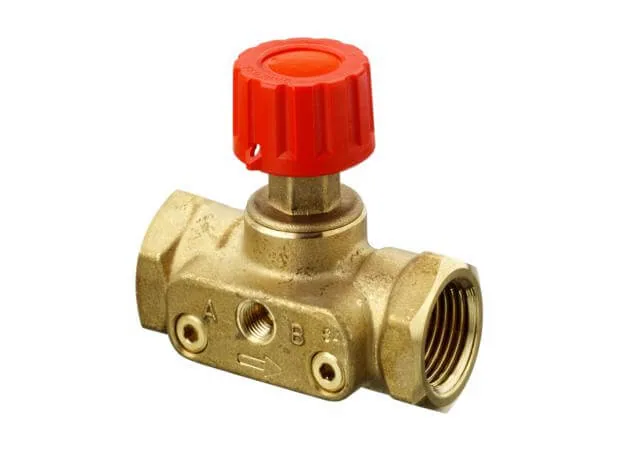

Балансировочный клапан 003Z2213
Балансировочный клапан 003Z2213 предназначен для настройки расхода теплоносителя в системах отопления и холодоснабжения. Настроечный элемент фиксирует проектное положение затвора, что обеспечивает требуемое распределение расхода между ветвями и стояками. Для контроля настройки используются измерительные ниппели.
Назначение и применение
Клапан применяется для настройки расхода в стояках, ветвях и кольцах систем отопления и охлаждения. Он также используется как запорный элемент и как точка измерения перепада давления при пусконаладке и техническом обслуживании. Настройка клапана выполняется по проектной величине расхода и фиксируется в ведомости балансировки.

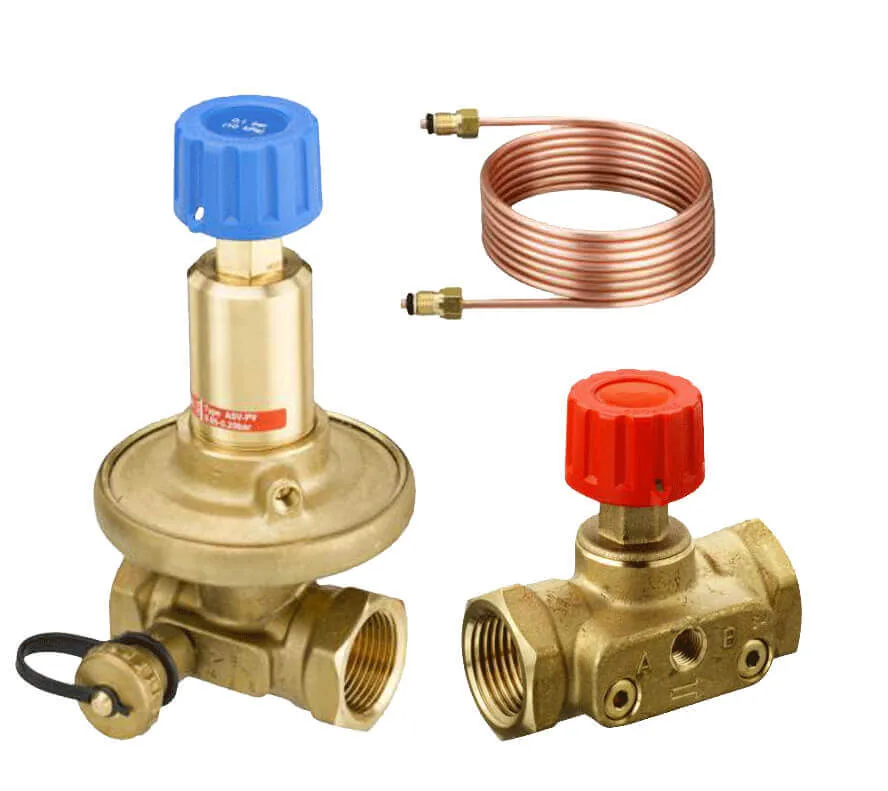

Изделие эксплуатируется при параметрах среды до 16 бар по давлению и до 120 °C по температуре. Для измерения расхода клапан комплектуется ниппелями и подключается к сервисному прибору через импульсные трубки. Положение настройки защищено от случайного изменения.
Технические характеристики
- Номинальный диаметр (DN): 25 мм
- Рабочая среда: Вода и водные растворы гликолей для систем отопления и охлаждения
- Kv: 6,3 м³/ч
- Номинальное давление (PN): 16 бар
- Присоединение к трубопроводу: Внутренняя резьба ISO 7/1
- Температура рабочей среды: 120 °C
Преимущества
- Настройка расхода фиксируется и сохраняется при эксплуатации системы.
- Измерительные ниппели позволяют контролировать расход без разборки узла.
- Шкала настройки упрощает воспроизведение проектных параметров.
- Клапан выполняет функции запорного элемента на участке.
- Балансировка ветвей устраняет перегрев и недогрев потребителей.
- Клапан рассчитан на давление до 16 бар и температуру до 120 °C.
Монтаж и эксплуатация
Клапан устанавливают на трубопроводе с соблюдением направления потока, указанного на корпусе, и обеспечивают доступ к настроечному элементу и ниппелям. После заполнения системы снимают перепад давления и выставляют расход по проектной величине, затем фиксируют настройку.
Артикул для заказа — 003Z2213. Комплектацию, наличие и сроки поставки уточняйте у менеджера: подберём исполнение под ваш проект и пришлём опросный лист.
